椿本产品选择

技术资料顶板链选择

本页的后半部分还介绍了以下选择示例。
(单击每个项目可滚动到正文。)

*WT0700系列选定例
*WT1500系列、WT1510系列、BTN5型选定例
*WT2525VG-K型选定例

塑料模块链条（定宽）选型示例

WT0700系列选定例

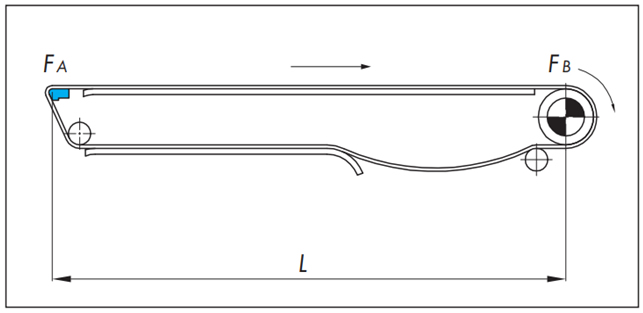

从动侧压尺

●计算 (SI单位:kN)

・返回侧张力

[A部分张力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B = F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3

·链张力

F = F_B

*) 如果没有搬运物的堆积，则L _S = 0

●计算示例 (SI单位)

使用条件
链式	WT0705-W300-LFG (m₁=5.9×0.3=1.77kg/m)
链宽	300mm
布局	L=2m
链速	V=15m/min
搬运物	铝罐500ml (实)
每米长度的搬运物量	m₂ =139kg/m ² (523g/个) ×0.3m=41.7kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
累加距离	L_s=2m
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.2
链条与搬运物之间的动摩擦系数	μ₂=0.2
压尺系数	f_n=1.8

・返回侧张力

[A部分张力: F _A]

F_A = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10^-3 = 0.0125kN

·输送侧张力

[B张力: F _B]

F_B = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3 = 0.35kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 300 = 1.17(kN/m)

根据效率曲线图，容许张力为 2.5 (kN/m)

2.5(kN/m)≧1.17(kN/m)

选择链可用。

前压尺

●计算 (SI单位:kN)

・返回侧张力

[A部分张力: F _A]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·链张力

F = F_B

*) 如果没有搬运物的堆积，则L _S = 0

●计算示例 (SI单位)

使用条件
链式	WT0705-W300-LFG (m₁=5.9×0.3=1.77kg/m)
链宽	300mm
布局	L=2m
链速	V=15m/min
搬运物	铝罐500ml (实)
每米长度的搬运物量	m₂ =139kg/m ² (523g/个) ×0.3m=41.7kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
累加距离	L_s=2m
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.2
链条与搬运物之间的动摩擦系数	μ₂=0.2
压尺系数	f_n=1.8

・返回侧张力

[A部分张力: F _A]

F_A = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10^-3 = 0.0077kN

·输送侧张力

[B张力: F _B]

F_B = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3] × 1.8 = 0.62kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 300 = 2.07(kN/m)

根据效率曲线图，容许张力为 2.5 (kN/m)

2.5(kN/m)≧2.07(kN/m)

选择链可用。

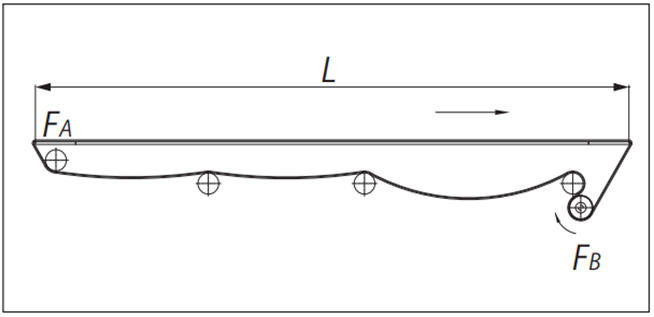

两端压尺

●计算 (SI单位:kN)

・返回侧张力

[A部分张力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·链张力

F = F_B

*) 如果没有搬运物的堆积，则L _S = 0

●计算示例 (SI单位)

使用条件
链式	WT0705-W300-LFG (m₁=5.9×0.3=1.77kg/m)
链宽	300mm
布局	L=2m
链速	V=15m/min
搬运物	铝罐500ml (实)
每米长度的搬运物量	m₂ =139kg/m ² (523g/个) ×0.3m=41.7kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
累加距离	L_s=2m
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.2
链条与搬运物之间的动摩擦系数	μ₂=0.2
压尺系数	f_n=1.8

・返回侧张力

[A部分张力: F _A]

F_A = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10^-3 = 0.0125kN

·输送侧张力

[B张力: F _B]

F_B = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3] × 1.8 = 0.63kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 300 = 2.1(kN/m)

根据效率曲线图，容许张力为 2.5 (kN/m)

2.5(kN/m)≧2.1(kN/m)

选择链可用。

f _n (压尺系数)

润滑状况	压尺系数fn
润滑状况	滑动类型
干燥	1.8
肥皂水	1.35

返回顶部

WT1500系列、WT1510系列、BTN5型选定例

从动侧压尺

●计算 (SI单位:kN)

・返回侧张力

[A部分张力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B = F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3

·链张力

F = F_B

*) 如果没有搬运物的堆积，则L _S = 0

●计算示例 (SI单位)

使用条件
链式	WT1506-K30-ALF (m₁=6.7×0.762=5.1kg/m)
链宽	762mm
布局	L=4m
链速	V=15m/min
搬运物	铝罐500ml (实)
每米长度的搬运物量	m ₂ =139kg/m ² (523g/个) ×0.762m=106kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
累加距离	L_s=4m
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.15
链条与搬运物之间的动摩擦系数	μ₂=0.14
压尺系数	fn=1.35 (轴承辊类型)

・返回侧张力

[A部分张力: F _A]

F_A = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10^-3 = 0.04kN

·输送侧张力

[B张力: F _B]

F_B = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3 = 1.28kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 762 = 1.68(kN/m)

根据效率曲线图，容许张力为 10.5 (kN/m)

10.5(kN/m)≧1.68(kN/m)

选择链可用。

前压尺

●计算 (SI单位:kN)

・返回侧张力

[A部分张力: F _A]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·链张力

F = F_B

*) 如果没有搬运物的堆积，则L _S = 0

●计算示例 (SI单位)

使用条件
链式	WT1506-K30-ALF (m₁=6.7×0.762=5.1kg/m)
链宽	762mm
布局	L=4m
链速	V=15m/min
搬运物	铝罐500ml (实)
每米长度的搬运物量	m ₂ =139kg/m ² (523g/个) ×0.762m=106kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
累加距离	L_s=4m
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.15
链条与搬运物之间的动摩擦系数	μ₂=0.14
压尺系数	fn=1.35 (轴承辊类型)

・返回侧张力

[A部分张力: F _A]

F_A = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10^-3 = 0.03kN

·输送侧张力

[B张力: F _B]

F_B = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3] × 1.35 = 1.71kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 762 = 2.24(kN/m)

根据效率曲线图，容许张力为 10.5 (kN/m)

10.5(kN/m)≧2.24(kN/m)

选择链可用。

两端压尺

●计算 (SI单位:kN)

・返回侧张力

[A部分张力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·链张力

F = F_B

*) 如果没有搬运物的堆积，则L _S = 0

●计算示例 (SI单位)

使用条件
链式	WT1506-K30-ALF (m₁=6.7×0.762=5.1kg/m)
链宽	762mm
布局	L=4m
链速	V=15m/min
搬运物	铝罐500ml (实)
每米长度的搬运物量	m ₂ =139kg/m ² (523g/个) ×0.762m=106kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
累加距离	L_s=4m
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.15
链条与搬运物之间的动摩擦系数	μ₂=0.14
压尺系数	fn=1.35 (压尺/辊式)

・返回侧张力

[A部分张力: F _A]

F_A = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10^-3 = 0.04kN

·输送侧张力

[B张力: F _B]

F_B = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3] × 1.35 = 1.72kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 762 = 2.26(kN/m)

根据效率曲线图，容许张力为 10.5 (kN/m)

10.5(kN/m)≧2.26(kN/m)

选择链可用。

f _n (压尺系数)

润滑状况	压尺系数fn
润滑状况	滑动类型	轴承滚子类型
干燥	1.8	1.35
肥皂水	1.35	1.35

返回顶部

WT2525VG-K型选定例

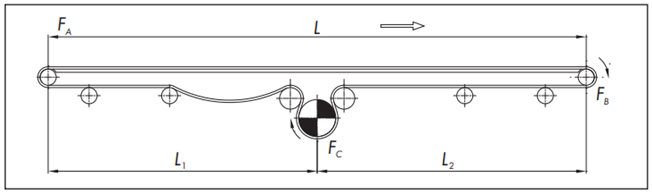

正反底部驱动的选定例

●计算 (SI单位:kN)

-返回侧张力（从动件侧）

[A部分张力: F _A]

F_A = 1.1m₁・L₁・μ₁ × 9.80665 × 10^-3

·输送侧张力

[B张力: F _B]

F_B = 1.1{F_A + (m₁ + m₂) × L・μ₁ × 9.80665 × 10^-3}

-返回侧张力（驱动侧）

[C张力: F _C]

F_C = F_B + m₁・L₂・μ₁ × 9.80665 × 10^-3

·链张力

F = F_C

●计算示例 (SI单位)

使用条件
链式	WT2525VG-K36-G (m₁=9.5×0.9144=8.7kg/m)
链宽	914.4mm
布局	L=10m, L₁=6m, L₂=4m
链速	V=10m/min
搬运物	瓦楞纸板900mm×1800mm×5mm 106.4kg/m ² =861.8g/枚×200枚 (高1m)
每米长度的搬运物量	m₂=106.4kg/m²×0.9144m =97.3kg/m
运行导轨	超高分子量聚乙烯（塑料轨道）
润滑	干燥
环境温度	20℃
链条与运行导轨之间的动态摩擦系数	μ₁=0.25

-返回侧张力（从动件侧）

[A部分张力: F _A]

F_A = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10^-3 = 0.14kN

·输送侧张力

[B张力: F _B]

F_B = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10^-3} = 3.0kN

-返回侧张力（驱动侧）

[C张力: F _C]

F_C = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10^-3 = 3.09kN

·使用判定

最大容许张力≧ F _B'

换算为链宽1m

F_B' = 1000 × F_B 914.4 = 3.34(kN/m)

根据效率曲线图，容许张力为 12.8 (kN/m)

12.8(kN/m)≧3.34(kN/m)

选择链可用。

返回顶部
