技术资料小型输送链选择

如果您想查看选择程序和注意事项，请转到以下步骤。

如果您希望缩小产品系列范围或进行初步选择，
单击此处。

请参阅选型指南

如果您已经决定了使用条件并希望进行详细的选择，
单击此处。

选型计算

自由流通链的选定

步骤1.确认交货条件

  • (1)搬运物类型、质量、尺寸和数量 (包括托盘)
  • (2)输送机速度
  • （3）输送机长度（堆积段长度和输送段长度）
  • (4)气氛

步骤2.选择链类型

根据使用条件、氛围决定链体及滚子的规格。

步骤3.连锁品种的临时决定

进行链条张力的临时检查。

  • SI单位:F=9.80665×WT×f×Kv/1000
  • 重力单位:F=WT×f×Kv

注)本目录同时记载了SI单位和重力单位。
以重力单位计算最大张力F时，重量 (kgf) 与质量 (kg) 为同一数值。

  • F:作用在链条上的最大张力kN{kgf}
  • W T：搬运物的总质量（不含链条）千克
  • f:摩擦系数f2 (表8) +f3 (表9)
  • Kv:速度系数 (表13)

当两条链并列使用时，它们的作用张力不相等。

考虑到施加张力的不平衡，暂定确定最大容许张力（表 14 和 15）为 F x 0.6 或以上的链条类型和尺寸。

×
(可以通过拖动来移动)

小型输送链（不包括不锈钢链和工程塑料链）的最大容许张力设定为疲劳极限。

如果负载低于此值，即使反复施加负载，小型输送链也不会断裂。

*不锈钢和工程塑料。最大容许张力是根据销和衬套之间的表面压力确定的，同时考虑耐磨性能。

表7f 1:搬运时链与导轨的摩擦系数

链品种 链体滚子 润滑 (无) 润滑 (有)
倍速链 塑料滚子 A・B・C・D
UA・UB		 0.08 -
钢辊 - 0.05
中心滚子链 钢辊 - 0.08
带侧置滚子
和
带顶部滚轮
链		 钢
滚子		 S滚子 (0.21) 0.14
R滚子 (0.12) 0.08
塑料滚子 S滚子 - -
R滚子 0.08 -
塑料组合链条 - 0.25 -

()内为参考值。

表 8 f2：堆积中链条与搬运物之间的摩擦系数

链品种 传送辊 润滑 (无) 润滑 (有)
倍速链 A・C・UA 0.10 -
B・D・UB 0.15 -
钢辊 - 0.10
中心滚子链 钢辊 - 0.06
带侧置滚子
链		 塑料侧置滚子 0.06 -
带塑料刹车的侧置滚子 0.20※ -
钢制侧置滚子 (0.09) 0.06
附上滚轮
链条		 塑料顶板辊 0.06 -
钢顶滚子 (0.09) 0.06

()内为参考值。

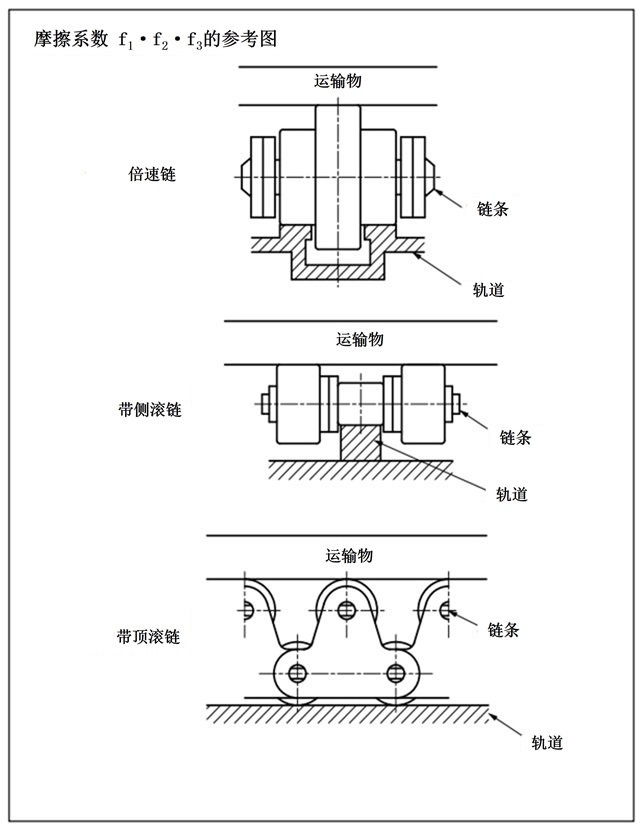

摩擦係数

注）这表示每个塑料制动侧置滚子摩擦系数。如果制动侧置滚子约占侧置滚子则摩擦系数为 0.1。
（对于 RF双倍节距请参见此处；对于 RS 型天线，请参见此处了解侧置滚子安装位置。）

表 9 f3：堆积中链条与导轨之间的摩擦系数

链品种 链体滚子 润滑 (无) 润滑 (有)
倍速链 A・C・UA 0.20 -
B・D・UB 0.25 -
钢辊 - 0.10
中心滚子链 钢辊 - 0.10
带侧置滚子
和
带顶部滚轮
链		 钢
滚子		 S滚子 (0.21) 0.14
R滚子 (0.12) 0.08
塑料滚子 S滚子 - -
R滚子 0.08 -
塑料组合链条 - 0.25 -

()内为参考值。

步骤4.检查辊的允许负载​

×
(可以通过拖动来移动)

以润滑状态下使用为前提，是不会产生滚子旋转不良的标准值。

作用于滚子的负荷请在下列值以下。钢辊的值为润滑状态。

1.倍速链和中心滚子链

倍速チェーン・センタローラチェーン

·对于RF2030至RF2080

表示链条2条的搬运容许负荷 (托盘每1m长度的容许负荷) 。

表10滚子容许负荷

单位:kN{kgf}/m
尺寸 链体滚子 框架
铝制框架 附钢导轨
铝制框架
RF2030 塑料滚子 A・B・C・D 0.39 {40} 0.78 {80}
UA・UB 0.20 {20} 0.20 {20}
钢辊 - 1.57 {160}
RF2040 塑料滚子 0.59 {60} 1.18 {120}
钢辊 - 2.35 {240}
RF2050 塑料滚子 0.78 {80} 1.57 {160}
钢辊 - 3.14 {320}
RF2060 塑料滚子 0.98 {100} 1.96 {200}
钢辊 - 3.92 {400}
RF2080 塑料滚子 - 2.94 {300}
钢辊 - 5.88 {600}

2. 带侧置滚子和顶滚轮的链条

请检查侧置滚子、顶滚轮和链体滚轮的允许载荷。

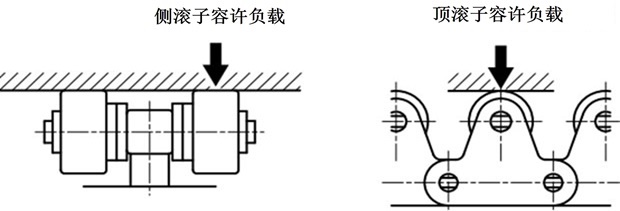

1) 滚子容许负载

ローラ許容負荷

表11滚子容许负荷

单位:kN{kgf}/滚子1个
尺寸 侧置滚子和
单排排上辊		 双排顶辊
塑料滚子 钢辊 不锈钢滚子 钢辊
RF2040・RS40 0.05 {5} 0.15 {15} 0.05 {5} 0.29 {30}
RF2050・RS50 0.07 {7} 0.20 {20} 0.06 {6} 0.39 {40}
RF2060・RS60 0.10 {10} 0.29 {30} 0.09 {9} 0.59 {60}
RF2080・RS80 0.18 {18} 0.54 {55} 0.15 {15} 1.08 {110}
RF2100・RS100 0.29 {30} 0.78 {80} 0.25 {25} 1.57 {160}

注)lambda滚子的滚子允许负荷与钢滚子相同。

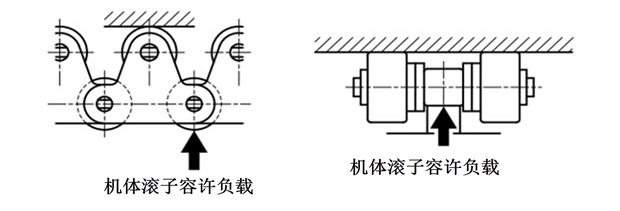

2) 链条本体的滚子容许负荷

チェーン本体のローラ許容負荷

表12链条本体的滚子容许负荷

单位:kN{kgf}/滚子1个
尺寸 钢辊 塑料滚子 塑料组合链条 不锈钢滚子
R滚子 S滚子 R滚子 R滚子 S滚子
RF2040・RS40 0.64 {65} 0.15 {15} 0.20 {20} 0.02 {2} 0.20 {20} 0.05 {5}
RF2050・RS50 0.98 {100} 0.20 {20} 0.29 {30} 0.04 {4} 0.29 {30} 0.06 {6}
RF2060・RS60 1.57 {160} 0.29 {30} 0.49 {50} 0.06 {6} 0.49 {50} 0.09 {9}
RF2080・RS80 2.65 {270} 0.54 {55} 0.88 {90} - 0.78 {80} 0.15 {15}
RF2100・RS100 3.92 {400} 0.78 {80} 1.27 {130} - 1.18 {120} 0.25 {25}

注)

  • 1. 对于塑料组合链条，允许载荷是每个塑料内链节。
  • 2. Lambda链条与钢辊相同。
  • 3. 主钢 R 滚轮的导轨材料应为 S45C 或更高抗拉强度的材料。
  • 4.塑料滚子符合 KV 规格。

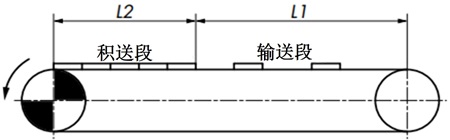

步骤5.计算作用在链上的张力 (F)

チェーンに作用する張力(F)の計算

SI单位

F = G 1000 × {(W1 + M) × L1 × f1 + W2 × L2 × f2
+ (W2 + M) × L2 × f3 + 1.1 × M × (L1 + L2) × f1}

kW = F・V 60 × 1 η

重力单位

F = (W1 + M) × L1 × f1 + W2 × L2 × f2 + (W2 + M) × L2 × f3
+ 1.1 × M × (L1 + L2) × f1

kW = F・V 6120 × 1 η

  • F:作用在链上的最大张力:kN{kgf}
  • L 1:传送部件的长度:m
  • ​W1：输送段搬运物量：kg/m
  • ​L2：堆积段长度：米
  • ​W2：堆积中搬运物量：kg/m
  • f 1:传送部件的链条和导轨之间的摩擦系数
  • ​f2：堆积段内链条与搬运物之间的摩擦系数
  • ​f3：堆积段链条与钢轨之间的摩擦系数
  • M:链条质量:kg/m
  • kW:功率要求:kW
  • V:链速度:m/min
  • η:驱动部的传动机械效率
  • G:重力加速度:9.80665m/s 2

由于自由流动输送机通常使用两条并列的链，因此链质量应为两条的质量。因此，F是作用于两条链的最大张力。

但是，考虑到作用张力的不平衡，假设1根作用0.6F。

步骤6.确定链大小

用作用在1根链条上的最大张力 (0.6F) 乘以表13中的速度系数 (Kv)，选定满足下式的链条。

0.6F × Kv ≦最大容许张力

×
(可以通过拖动来移动)

小型输送链（不包括不锈钢链和工程塑料链）的最大容许张力设定为疲劳极限。

如果负载低于此值，即使反复施加负载，小型输送链也不会断裂。

*不锈钢和工程塑料。最大容许张力是根据销和衬套之间的表面压力确定的，同时考虑耐磨性能。

表13速度系数 (Kv)

链速度m/min 速度因子 (Kv)
15以下 1.0
15～30 1.2
30～50 1.4
50～70 1.6
70～90 2.2
90～110 2.8
110～120 3.2

下列链的建议速度如下:。

  • 倍速链：5 至 15 m/min或更低
  • 附带塑料R滚子链条:70m/min以下
  • 塑料组合链条：70m/min或更低

表 14最大容许张力(1)

单位:kN{kgf}
尺寸和滚轮形式 链条本体规格 滚子类型
A・C・UA B・D・UB
RF2030VRP 标准规格 0.55 {56} 0.27 {28}
HCP规范
Lambda规格
SS规格 0.27 {28}
RF2040VRP 标准规格 0.88 {90} 0.44 {45}
HCP规范
Lambda规格
SS规格 0.44 {45}
RF2050VRP 标准规格 1.37 {140} 0.69 {70}
HCP规范
Lambda规格
SS规格 0.69 {70}
RF2060VRP 标准规格 2.06 {210} 1.03 {105}
HCP规范
Lambda规格
SS规格 1.03 {105}
RF2080VRP 标准规格 5.30 {540} 2.65 {270}
HCP规范
Lambda规格
SS规格 2.65 {270}
尺寸和滚轮形式 链条本体规格 滚子类型
钢材规格
（倍速链）		 中央滚子
(等速)
RF2030VR 标准规格 0.98 {100} -
RF2040VR・CR 标准规格 1.57 {160} 1.57 {160}
RF2050VR・CR 标准规格 2.45 {250} 2.45 {250}
RF2060VR・CR 标准规格 3.73 {380} 3.73 {380}
RF2080VR・CR 标准规格 5.30 {540} 5.30 {540}

表 15最大容许张力(2)

单位:kN{kgf}
尺寸 链品种
带侧置滚子链条 单排排上滚子链
钢
滚子		 塑料
R滚子		 塑料组合链条 不锈钢
滚轮		 钢
滚子		 塑料
R滚子		 不锈钢
滚轮
RF2040・RS40 2.65 {270} 0.44 {45} 0.44 {45} 0.69 {70} 2.65 {270} 0.44 {45} 0.69 {70}
RF2050・RS50 4.31 {440} 0.69 {70} 0.69 {70} 1.03 {105} 4.31 {440} 0.69 {70} 1.03 {105}
RF2060・RS60 6.28 {640} 1.03 {105} 0.88 {90} 1.57 {160} 6.28 {640} 1.03 {105} 1.57 {160}
RF2080・RS80 10.7 {1090} 1.77 {180} - 2.65 {270} 10.7 {1090} 1.77 {180} 2.65 {270}
RF2100 17.1 {1740} 2.55 {260} - 2.55 {260} 17.1 {1740} 2.55 {260} 2.55 {260}
RS100 3.82 {390} 3.82 {390}

注)

  • 1.lambda规格与上表中的钢辊相同。
  • 2. 双排顶置滚子链的最大容许张力为单排链的1.7倍。但是，Lambda规格为1.4倍。
