小型输送链选择程序

根据输送机的种类和容量，选择适当的链条尺寸和形式。根据输送机的使用条件会有各种情况，有时也不能一概而论，但一般按以下步骤进行。

1.确认交货条件

2.连锁品种的暂定

3. 检查滚筒和附件的允许载荷。

4.计算作用在链上的最大张力

5.确定链大小

6.间歇运转时的链条选择法

步骤1.确认交货条件

1.输送机类型(板条输送机、斗式输送机等)
2.运输方向(水平、倾斜、垂直运输)
3.搬运物的类型、质量和尺寸
4.交货数量、交货间隔
5.输送机速度
6.输送机长度
7.有无润滑
8.运输环境(温度、腐蚀因素)

步骤2.链条品种的临时决定

查找作用在链上的最大静态张力 (F) 。

SI单位F (kN) =W×f ₁ ×K _V × G 1000

重力单位F{kgf}=W×f ₁ ×K _V

W = 传送带上搬运物总质量 {重量} kg {kgf}

f ₁ =摩擦系数 (表3) K _V =速度系数 (表4)

G = 9.80665m/s²

F（或当链平行时为 F × 0.6）或更多最大容许张力有
链条的类型和尺寸将暂定确定。

(可以通过拖动来移动)

小型输送链（不包括不锈钢链和工程塑料链）的最大容许张力设定为疲劳极限。

如果负载低于此值，即使反复施加负载，小型输送链也不会断裂。

*不锈钢和工程塑料。最大容许张力是根据销和衬套之间的表面压力确定的，同时考虑耐磨性能。

步骤3.确认允许负荷

负载式输送机中作用在滚筒或附件上的负载应小于表 1 和表 2 中的值。

表1本体滚子的容许负荷

单位:kN{kgf}/个
尺寸	双倍节距 RS型带附件（标准规格） Lambda/长寿命 Lambda		不锈钢滚子 (SS, AS)		塑料滚子		塑料滚子 KV规格	低噪音塑料滚子	塑料组合链条
尺寸	R滚子	S滚子	R滚子	S滚子	R滚子	S滚子	R滚子	R滚子	塑料组合链条
RS25	-	-	-	-	-	-	-	-	0.005 {0.5}
RS35	-	-	-	-	-	-	-	-	0.015 {1.5}
RF2040・RS40	0.64 {65}	0.15 {15}	0.20 {20}	0.05 {5}	0.20 {20}	0.02 {2}	0.20 {20}	0.14 {14}	0.02 {2.0}
RF2050・RS50	0.98 {100}	0.20 {20}	0.29 {30}	0.06 {6}	0.29 {30}	0.03 {3}	0.29 {30}	0.21 {21}	0.04 {4.0}
RF2060・RS60	1.57 {160}	0.29 {30}	0.49 {50}	0.09 {9}	0.49 {50}	0.05 {5}	0.49 {50}	0.34 {35}	0.06 {6.0}
RF2080・RS80	2.65 {270}	0.54 {55}	0.78 {80}	0.15 {15}	0.88 {90}	0.09 {9}	-	0.62 {63}	-
RF2100・RS100	3.92 {400}	0.78 {80}	1.18 {120}	0.25 {25}	1.27 {130}	-	-	-	-
RF2120・RS120	5.88 {600}	1.18 {120}	1.77 {180}	0.34 {35}	-	-	-	-	-
RS140	-	1.32 {135}	-	0.39 {40}	-	-	-	-	-
RF2160・RS160	9.61 {980}	1.91 {195}	2.75 {280}	0.54 {55}	-	-	-	-	-

注)

1. 数值为润滑后的值。带附件的双倍节距和 RS 型链条包括耐环境链条（NP 和NEP规格）。
2. 对于塑料组合链条，每件允许的载荷是内链节的下侧支撑时。
3. 对于标准规格R 型滚轮的导轨材料，应采用 S45C 或更高抗拉强度的材料。
4. 有关滚针套筒链和滚针隔圈链的信息，请参阅产品信息页面。

本体滚子的容许负荷

表2附件A的允许载荷

(可以通过拖动来移动)

这是 A 型附件能够承受的垂直载荷。

根据您安装的附件的形状和结构，附件A 上可能会产生扭转力。如果发生这种情况，请与我们联系。

单位:kN{kgf}/个
双倍节距链			RS型链
尺寸	双倍节距^注1	不锈钢	尺寸	附件¹	不锈钢
RF2040	0.262 {26.7}	0.108 {11.0}	RS25	0.028 {2.9}	0.012 {1.2}
RF2050	0.455 {46.4}	0.189 {19.3}	RS35	0.094 {9.6}	0.036 {3.7}
RF2060	1.06 {108}	0.419 {42.7}	RS40	0.130 {13.3}	0.054 {5.5}
RF2080	1.67 {170}	0.646 {65.9}	RS50	0.243 {24.8}	0.101 {10.3}
RF2100	2.51 {256}	1.15 {117}	RS60	0.376 {38.3}	0.148 {15.1}
RF2120	3.68 {375}	1.79 {183}	RS80	0.591 {60.3}	0.233 {23.8}
RF2160	5.84 {596}	3.13 {319}	RS100	0.933 {95.1}	0.361 {36.8}
			RS120	1.39 {142}	0.629 {64.1}
			RS140	1.82 {186}	0.869 {88.6}
			RS160	2.36 {241}	1.19 {121}

注)

1. 包括耐环境污染的链条（NP/ NEP规格）。
2. 有关滚针套筒链和滚针隔圈链的信息，请参阅产品信息页面。

・附件A 可承受的垂直载荷的作用点是附件安装孔的位置。
・K型附件威力是A型附件的两倍。
·请注意不要超过滚子的容许负荷。

步骤4.计算作用在链上的最大张力 (F)

目录中同时列出了SI单位和重力单位。以重力单位计算最大张力时，“重量” (kgf) 等于“质量” (kg) 。

F=作用在链上的最大静态张力:kN{kgf}
V=传送速度 (链速度) :m/min
H=链轮中心距离 (垂直方向) :m
L=链轮中心距离 (水平方向) :m
C=链轮中心距离:m
M=运行部的质量{重量}:链条^※、铲斗、围裙等的质量{重量}:kg/m{kgf/m}
W = 传送带上搬运物的最大总质量（重量）：kg（kgf）
对于散装物品：W = C 装载间隔 ×搬运物重量
kW=动力要求
f ₁ = 链条与导轨之间的摩擦系数（表 3）
η=驱动部分的传动机械效率
G =重力加速度:9.80665m/s ²

※两条链子并列使用时，链子重量为两条。

※若频繁进行正反转运转，则需要通过收紧装置将链条收紧，因此计算公式会与下述公式不同。
如果您使用收紧装置来收紧链条中的松弛部分，请使用此处问答 6 中的计算公式。

表3-1 f ₁:本体链条的滚子在导轨上滚动时的摩擦系数

滚子分类	钢辊		Lambda 链条	塑料滚子^注	低噪音塑料滚子	针套链条
滚子分类	润滑 (无)	润滑 (有)	Lambda 链条	润滑 (无)		润滑 (无)
R滚子	0.12	0.08	0.08	0.08	0.1	0.21
S滚子	0.21	0.14	0.14	-	-	-

注）塑料滚子包含 KV 规格。

表3-2 f ₁:链板在导轨上滑动时的摩擦系数

钢板		塑料组合链条
润滑 (无)	润滑 (有)	塑料组合链条
0.3	0.2	0.25

计算公式

SI单位	{重力单位}

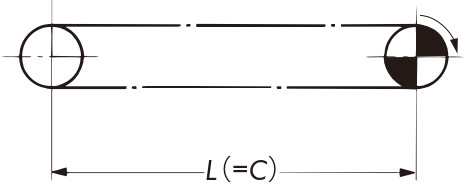

水平交货携带搬运物时 F = (W + 2.1 × M × C) × f₁ × G 1000 kW = F × V 6120 × 1 η F = (W + 2.1 × M × C) × f₁ kW = F × V 6120 × 1 η
垂直传送 F = (W + M × C) × G 1000 kW = W × V 60 × G 1000 × 1 η F = W + M × C kW = W × V 6120 × 1 η
倾斜搬运^※ 携带搬运物时 F = (W + M × C) L × f₁ + H C + 1.1 × M × (L × f₁ - H) × G 1000 kW = V 60 F - M × (H - L × f₁) G 1000 × 1 η F = (W + M × C) L × f₁ + H C + 1.1 × M × (L × f₁ - H) kW = V 6120 F - M × (H - L × f₁) × 1 η 注）在标有星号的 F 公式中，如果 L × _f1- H < 0，则 L × _f1- H = 0。此外，在 kW 公式中，如果 H - L × _f1 < 0，则 H - L × _f1 = 0。

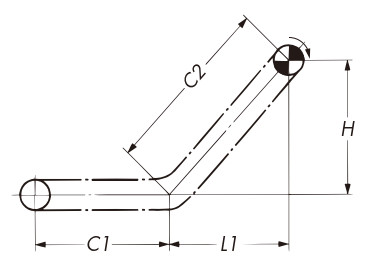

水平、倾斜搬运^※ 携带搬运物时 F = ( W C₁ + C₂ + 2.1 × M) C₁ × f₁+ ( W C₁ + C₂ + M) × (L₁ × f₁ + H) + 1.1 × M × (L₁ × f₁ - H) × G 1000 kW = V 60 F - M × (H - L₁ × f₁) G 1000 × 1 η F = ( W C₁ + C₂ + 2.1 × M) × C₁ × f₁+ ( W C₁ + C₂ + M) × (L₁ × f₁ + H) + 1.1 × M (L₁ × f₁ - H) kW = V 6120 F - M × (H - L₁ × f₁) × 1 η 注）在标有星号的 F 公式中，如果 L ₁ × f ₁- H < 0，则 L ₁ × f ₁- H = 0。此外，在 kW 公式中，如果 HL ₁ × f ₁ < 0，则 H - L ₁ × f ₁ = 0。

步骤5.确定链尺寸

作用在链条上的最大张力 (F) 乘以表4中的速度系数 (K _V)，选择满足下式的链条。

F × K _V ≦最大容许张力

表4速度系数 (K _V)

链速度m/min	速度因子 (Kv)
15以下	1.0
15～30	1.2
30～50	1.4
50～70	1.6
70～90	2.2
90～110	2.8
110～120	3.2

下列链的建议速度如下:。

滚针套筒链滚针隔圈链触觉表/小型间歇链	30m/min以下
塑料滚子滚子链塑料组合链条	70m/min以下

表5：小型输送链强度（单位：kN{kgf}）

双倍节距力量列表

双倍节距Lambda链条（包括LMC和NP），长寿命Lambda链条（最大容许张力）
尺寸	通用链	Lambda链条长寿命Lambda链条
RF2040	2.65 {270}	2.65 {270}
RF2050	4.31 {440}	4.31 {440}
RF2060	6.28 {640}	6.28 {640}
RF2080	10.7 {1090}	10.7 {1090}
RF2100	17.1 {1740}	17.1 {1740}
RF2120	23.9 {2440}	23.9 {2440}
RF2160	40.9 {4170}	-

耐环境腐蚀的小型输送链（最大容许张力）
尺寸	不锈钢双倍节距					涂双倍节距
尺寸	SS规格	HS规格	AS规格	NS规格	LSK规格	NP规格	NEP规格
RF2040	0.69 {70}	1.19 {121}	0.69 {70}	0.44 {45}	0.44 {45}	2.65 {270}	2.65 {270}
RF2050	1.03 {105}	1.85 {189}	1.03 {105}	0.69 {70}	0.69 {70}	4.31 {440}	4.31 {440}
RF2060	1.57 {160}	2.78 {283}	1.57 {160}	1.03 {105}	1.03 {105}	6.28 {640}	6.28 {640}
RF2080	2.65 {270}	4.77 {486}	2.65 {270}	1.77 {180}	-	10.7 {1090}	10.7 {1090}
RF2100	2.55 {260}	-	-	-	-	17.1 {1740}	17.1 {1740}
RF2120	3.82 {390}	-	-	-	-	23.9 {2440}	-
RF2160	6.37 {650}	-	-	-	-	40.9 {4170}	-

塑料滚子滚子链（最大容许张力）
尺寸	通用系列				低噪音系列			耐热规格
尺寸	标准规格	NP规格	SS规格	SP辊	标准规格	NP规格	SS规格	耐热规格
RF2040	0.44 {45}	0.44 {45}	0.44 {45}	0.23 {23}	0.44 {45}	0.44 {45}	0.44 {45}	0.44 {45}
RF2050	0.69 {70}	0.69 {70}	0.69 {70}	0.34 {34}	0.69 {70}	0.69 {70}	0.69 {70}	0.69 {70}
RF2060	1.03 {105}	1.03 {105}	1.03 {105}	0.54 {55}	1.03 {105}	1.03 {105}	1.03 {105}	1.03 {105}
RF2080	1.77 {180}	1.77 {180}	1.77 {180}	0.88 {89}	1.77 {180}	1.77 {180}	1.77 {180}	-
RF2100	2.55 {260}	2.55 {260}	2.55 {260}	-	-	-	-	-

空心销链（最大容许张力）
尺寸	通用规格	LMC规格	NP规格	SS规格
RF2040	1.77 {180}	1.47 {150}	1.77 {180}	0.44 {45}
RF2050	3.14 {320}	2.55 {260}	3.14 {320}	0.69 {70}
RF2060	4.22 {430}	3.43 {350}	4.22 {430}	1.03 {105}
RF2080	7.65 {780}	6.18 {630}	7.65 {780}	1.77 {180}

弯曲链条（最大容许张力）
尺寸	通用规格
RF2040	1.86 {190}
RF2050	2.84 {290}
RF2060	4.02 {410}
RF2080	6.96 {710}

间歇输送链

滚针套筒链（最大容许张力）
尺寸	标准规格	高精度规格	不锈钢规格
RF2040	0.78 {80}	0.78 {80}	0.44 {45}
RF2050	1.27 {130}	1.27 {130}	0.69 {70}
RF2060	1.77 {180}	1.77 {180}	1.03 {105}
RF2080	2.94 {300}	2.94 {300}	1.77 {180}

滚针隔圈链
尺寸	最大容许张力
RF2040	0.45 {45}
RF2050	0.69 {70}
RF2060	1.03 {105}
RF2080	1.77 {180}

小型间歇链
尺寸	最大容许张力
BCM12.5-9	0.3 {30}
BCM15-9	0.3 {30}

间歇平台链
尺寸	最大容许张力
BC050	0.49 {50}
BC075	0.69 {70}
BC100	0.69 {70}
BC150	1.27 {130}

RS强度列表

带附件的RS链、Lambda链条（包括LMC和NP规格）以及长寿命Lambda链条
尺寸	通用链	Lambda链条	长寿命Lambda链条
RS25	0.64 {65}	-	-
RS35	1.52 {155}	1.52 {155}	-
RS40	2.65 {270}	2.65 {270}	2.65 {270}
RS50	4.31 {440}	4.31 {440}	4.31 {440}
RS60	6.28 {640}	6.28 {640}	6.28 {640}
RS80	10.7 {1090}	10.7 {1090}	10.7 {1090}
RS100	17.1 {1740}	17.1 {1740}	17.1 {1740}
RS120	23.9 {2440}	23.9 {2440}	-
RS140	32.4 {3300}	32.4 {3300}	-
RS160	40.9 {4170}	-	-

耐环境腐蚀的小型输送链（最大容许张力）
尺寸	带附件RS型链					涂层带附件RS型链		塑料组合链条	塑料滚子链
尺寸	SS规格	HS规格	AS规格	NS规格	LSK规格 (不锈钢滚子)	NP规格	NEP规格	塑料组合链条	SP辊
RS25	0.12 {12}	-	-	0.12 {12}	-	0.64 {65}	-	0.08 {8}	-
RS35	0.26 {27}	-	-	0.26 {27}	-	1.52 {155}	-	0.18 {18}	-
RS40	0.69 {70}	1.19 {121}	0.69 {70}	0.44 {45}	0.44 {045}	2.65 {270}	2.65 {270}	0.44 {45}	0.23 {23}
RS50	1.03 {105}	1.85 {189}	1.03 {105}	0.69 {70}	0.69 {070}	4.31 {440}	4.31 {440}	0.69 {70}	0.34 {34}
RS60	1.57 {160}	2.78 {283}	1.57 {160}	1.03 {105}	1.03 {105}	6.28 {640}	6.28 {640}	0.88 {90}	0.54 {55}
RS80	2.65 {270}	4.77 {486}	2.65 {270}	1.77 {180}	-	10.7 {1090}	10.7 {1090}	-	0.88 {89}
RS100	3.82 {390}	-	-	-	-	17.1 {1740}	17.1 {1740}	-	-
RS120	3.82 {390}	-	-	-	-	23.9 {2440}	-	-	-
RS140	4.61 {470}	-	-	-	-	32.4 {3300}	-	-	-
RS160	6.37 {650}	-	-	-	-	40.9 {4170}	-	-	-

空心销链（最大容许张力）
尺寸	通用规格	Lambda规格	NP规格	SS规格
RS40	1.77 {180}	1.47 {150}	1.77 {180}	0.44 {45}
RS50	3.14 {320}	2.55 {260}	3.14 {320}	0.69 {70}
RS60	4.22 {430}	3.43 {350}	4.22 {430}	1.03 {105}
RS80	7.65 {780}	6.18 {630}	7.65 {780}	1.77 {180}

弯曲链条（最大容许张力）
尺寸	通用规格
RS40	1.86 {190}
RS50	2.84 {290}
RS60	4.02 {410}
RS80	6.96 {710}

注)

1. SS规格和NS规格在发货前未涂油。如果您要在水下或可能接触水的环境中使用产品，请务必在使用前涂油。
2.在不加油的情况下使用时，链条有可能在早期发生弯曲不良。
3.最大容许张力是在有油润滑条件下的值（包括水润滑）。

步骤6.间歇操作中链条的选择方法

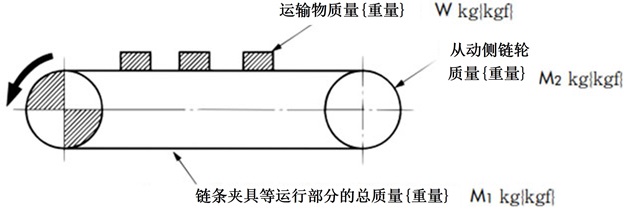

当使用链条进行间歇操作时，例如与分度装置一起使用时，作用在链条上的张力不仅要考虑为一般的链条选择因素（基于摩擦力的张力 F），还要考虑为由于惯性而产生的附加张力 F1。

附加张力F1通常由F1=mα计算。以这个公式为基础说明计算步骤。

m=从动侧的总质量 (kg)
α=最大加速度 (m/s ²)

SI单位

{重力单位}

1) 求从动侧的总质量m。

m = W + M₁ + 1 2 M₂

注) 1 2 M ₂:链轮惯性力的近似值，换算成链。

2) 通过F1=mα求出最大加速度α (m/s ²) 和惯性产生的附加张力。

例如，使用凸轮式索引装置时，最大加速度α由
α=Am Lt ² (m/s ²) 求出。

L:1节拍的进给量 (m)
t:1节拍的进给时间 (s)
Am:无因次最大加速度 (表6)

请使用与凸轮曲线相应的Am值。

表6凸轮曲线与Am的关系
名称	Am
变形正弦曲线 (MS)	±5.53
梯形变形曲线 (MT)	±4.89
变形正弦等速曲线 (MSC)	±8.01

详情请咨询分度制造商。

3) 计算基于惯性的附加张力的全作用张力F _Σ。

F_Σ = F + F₁/1000

F:基于摩擦力的链张力 (kN)
(静态最大张力)

3) 计算基于惯性的附加张力的全作用张力F _Σ。

F_Σ = F + F₁/G

F:基于摩擦力的链张力 (kN)
(静态最大张力)

G:重力加速度9.80665 (m/s ²)

4) 确定链大小

F _Σ Kv ≤最大容许张力

Kv:速度系数 (表4)

5) 也请检查链条的滚子容许负荷。

(可以通过拖动来移动)

以润滑状态下使用为前提，是不会产生滚子旋转不良的标准值。
