技术资料电缆拖链-电缆拖链使用限制
电缆拖链的使用寿命是多久？

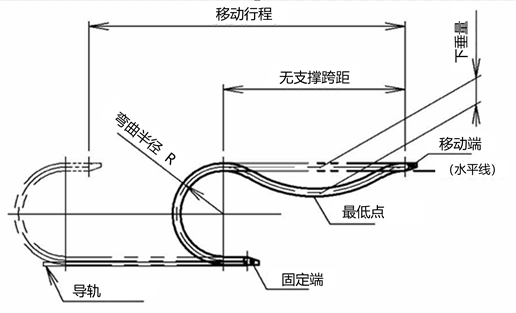

当电缆拖链运转（往复运动）时，连接处的销钉和孔会磨损，无后通风限制器也会磨损，导致自由跨度部分下垂（见右图）。
当由于冲击作用，无法再保证电缆/软管的保护以及电缆拖链和主体的稳定运行时，即判定为使用寿命结束。
判断标准为达到下述1、2中较小的一项。
自由跨部分的挠曲量极限值 (标准)
1.无支撑长度的 10%
2.电缆拖链弯曲半径(R)
(例)
无支撑长度：
500mm（⇒500mm x 0% = 50mm）→ 极限挠度（约）50mm
电缆拖链弯曲半径：R55
■如果电缆拖链因老化而出现裂纹、缺口或其他损坏，则该电缆拖链被视为已达到其使用寿命的终点。
寿命促进因素
在以下情况下，电缆拖链的寿命可能会缩短：
- 1.高加减速和工作频率。
- 2.存在粉尘等磨损介质。
- 3.来自外部的振动。
- 4.安装精度差。
■电缆拖链安装精度指南（推荐）
- ·移动端、固定端位置的偏心 (ε值) 小于容许值
- 安装高度（H' 值）必须在推荐值范围内。（注意：请勿按最大高度（H 值）安装。）
- -盈余空间（S 值）大于推荐值。
- ・提供导轨（电缆拖链支架）
电缆拖链寿命延长措施

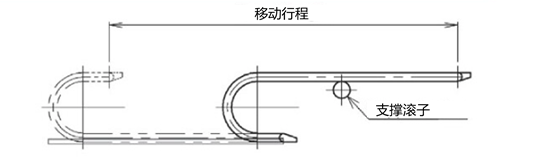

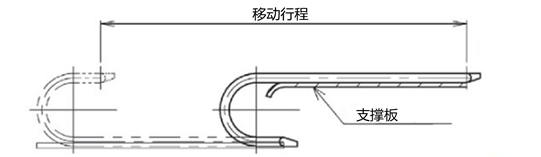

通过从一开始就安装支撑滚轮或支撑板来控制电缆拖链的挠度，可以延长电缆拖链本身的使用寿命。
注)在自由跨部不断挠曲的状态下追加支承辊或支承板时，需要根据当时自由跨部的挠曲量设定安装位置 (高度)，如果是支承板，则需要设定形状 (自由跨部在导轨上移动的部分) 。
长跨距规格预期寿命

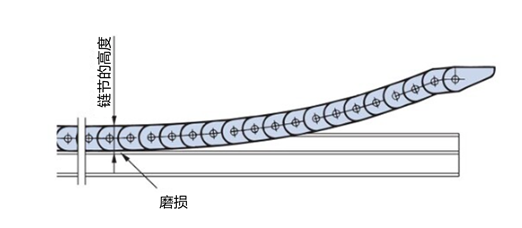

对于长跨距规格，连杆内周长会随时间磨损。更换指南为：当连杆高度（或带滑橇的连杆的滑橇磨损量）达到允许值时（见右侧表格）。对于带滑橇滑橇TKP58H39、TKP68H46、TKP91（H56、H80）、TKC91（H56、H80）、TKMK 型和 TKMT 型连杆，仅可更换滑橇。有关滑橇的延寿效果，请参阅长跨距规格页面。
| 尺寸 | 容许磨损量 (mm) | |
|---|---|---|
| 没有滑橇 | 带滑橇 | |
| TKP35H22 | 1 | - |
| TKP45H25 | 1.5 | - |
| TKP58H39 | 1.5 | 5 |
| TKP62H34 | 1 | - |
| TKP68H46 | 1.5 | 5 |
| TKP90H50 | 1.5 | - |
| TKP125H74 | 1.5 | - |
| TKP91H56 | - | 7 |
| TKP91H80 | - | 7 |
| TKC34H25 | 1 | - |
| TKC47H36 | 1 | - |
| TKC64H50 | 1.5 | - |
| TKC85H68 | 1.5 | - |
| TKC91H56 | - | 7 |
| TKC91H80 | - | 7 |
| TKMK47H28/TKMT47H26 | - | 1.5 |
| TKMK65H42/TKMT65H38 | - | 1.5 |
| TKMK95H58/TKMT95H54 | - | 1.5 ※ |
| TKMK125H72/TKMT125H68 | - | 1.5 ※ |
*我们还提供更大尺寸（不同厚度的滑橇）的产品。如有需要，请联系我们。
