电缆拖链 钢制系列的选型
TK型、TKH型时
根据电缆软管存储空间确定尺寸
TK型、TKH型可按指定尺寸加工支承孔 (D) 。
根据电缆/软管的外径和数量计算支架所需的最小宽度 B'，并选择宽度 B ≥ B' 的支架。

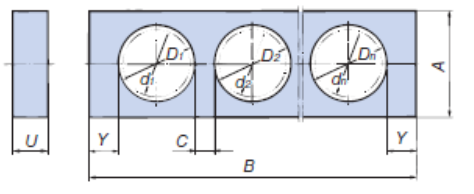

■支撑尺寸
·支承孔直径的计算
D:支撑器孔径 (Φ8以上的整数值) d:电缆软管外径
·计算最小支持宽度
B'：支撑件所需最小宽度 C：4mm或以上 Y：参见下表
| 尺寸 | Y的最小值 |
|---|---|
| TK070 | 10 |
| TK095 | 15 |
| TK130 | 18 |
| TK180 | 18 |
| TKH250 | 25 |
※支撑尺寸请参照各商品页面。
·选择支持者
根据上述计算结果和各种型号的支架尺寸选择A、B尺寸。
从移动端的第二条链节开始，每两条链节安装一个支架。

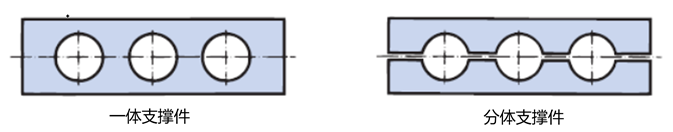

■支座的一体式和分割式
TK 和 TKH 型电缆拖链配备两种类型的支撑架：一体式支撑架和分体式支撑架。分体式支撑架的一侧可以轻松拆卸，方便支撑架的安装和拆卸。这在搭配带喷嘴的软管使用、移动距离较长或需要支撑多个物体时非常方便。
对于TKS型:
■框架
分隔板的数量应大于或等于所需的最小数量，并且应尽可能在每个孔中放置一根电缆软管。另外，电缆软管的排列也要考虑左右的质量平衡。
根据电缆和软管的外径和数量计算所需的最小框架宽度 B'，并选择满足框架宽度 B ≥ B' 的支架。
·计算所需宽度
D:所需内宽 (小数点以下进位) d:电缆软管外径
·帧最小所需宽度的计算
B'：最小所需框架宽度；U：隔板厚度；Y：连接板厚度
·框架选择
根据上述计算结果和各种形式的框架尺寸B选定框架。
框架和分隔板的数量
帧每两条链节安装一次。
隔板的数量 (m) =n× (1处安装的隔板数)
| 尺寸 | B | h | Y | U | E | F | 电缆软管最大直径d |
|---|---|---|---|---|---|---|---|
| TKS070 | 100 150 200 | 31 | 10 | 3 | 15 | 13 | 27 |
| TKS095 | 46 | 12 | 4 | 17 | 14 | 42 |
| 尺寸 | 所需的最小分隔板数量 | ||
|---|---|---|---|
| B=100 | B=150 | B=200 | |
| TKS070 | 0 (5) | 1 (8) | 2 (12) |
| TKS095 | 0 (4) | 1 (7) | 2 (11) |
( )内为可安装最大数量
弯曲半径R/强度选择

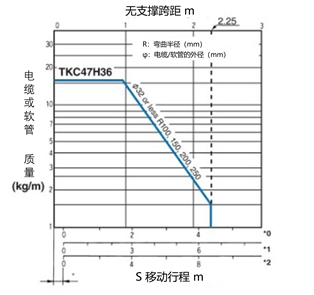

根据效率曲线图进行选择
效率曲线图上的移动行程S 适用于电缆拖链的固定端安装在移动行程中心的情况。
请根据各型号的效率曲线图选择强度，并考虑移动行程、电缆/软管质量、电缆/软管外径和电缆/软管允许的弯曲半径。
形式选定例:选定TKC型时
使用条款
移动行程：3米
电缆/软管质量：4kg/m
电缆/软管外径：Φ20mm（1 件）
电缆/软管允许弯曲半径：160 mm
找出左表中横轴3m与纵轴4kg/m的交点，选择满足这一点的TKC47H36。
电缆/软管的允许弯曲半径(r) <电缆拖链的弯曲半径(R)
确定满足此条件的R=200。
因此，根据上述条件，为TKC47H36W80R200。
速度、加速度确认
各品种及设置方法的移动速度容许值如下所示。请确保使用条件不超过容差值。(万一超过的话，请和本公司商量。)
| TKP | TKC | TKMK/ TKMT |
TKR | TKQ | TK | TKH | TKS | TKI | TKV | |
|---|---|---|---|---|---|---|---|---|---|---|
| 标准 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | 120 | 150 |
| 支持滚子 | 150 | 150 | 150 | 150 | 150 | 60 | 60 | 60 | － | － |
| 支撑板 | － | 60 | － | － | － | － | － | － | － | － |
| 水平 | 60 | 60 | 60 | － | － | 30 | 30 | 30 | － | － |
| 垂直（悬挂） | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 垂直（直立） | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 下移 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 组合 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 长跨距规格 | * | * | * | － | － | － | － | － | － | － |
| 导轮 | － | － | － | － | － | 30 | － | － | － | － |
| 纵向旋转 | 60 | － | － | － | － | 60 | － | － | － | － |
| 水平旋转 | 30 | 30 | － | － | － | 30 | － | － | － | － |
*有关长跨距规格，请参阅产品目录（标有 *）。
※-不适用。
※关于TKUA型，请咨询本公司。
| TKP | 2G |
|---|---|
| TKC | 3G |
| TKR | 2G |
| TKQ | 4G |
| TK | 1m/sec2 |
| TKS | 1m/sec2 |
| TKH | 1m/sec2 |
| TKI,TKV | 3G |
| TKMK,TKMT | 请商量 |
如果加速度非常大，则可能在非常短的时间内使用寿命。请确认使用条件没有超过上表。(万一超过的话，请咨询本公司。)
- 参考资料 - TKMK 和 TKMT 型弯曲半径和横截面尺寸的比较
开口系列和闭口系列具有不同的弯曲半径和内宽尺寸，请参考下表。
| 尺寸 | 弯曲半径 | 内宽尺寸 | 内高尺寸 |
|---|---|---|---|
| TKMK47H28 | 55, 75, 100, 160, 200, 250 | 24, 56, - , 104, 152, 192 | 28 |
| TKMT47H26 | - , 75, 100, 160, 200, 250 | - , 56, 80, 104, 152, 192 | 26 |
| TKMK65H42 | 75, 95, 115, 145, 220, 300 | 66, 106, - , 154, 194, 258 | 42 |
| TKMT65H38 | - , 95, 115, 145, 220, 300 | 66, 106, 130, - , 194, 258 | 38.5 |
| TKMK95H58 | 140, 170, 200, 290, 380 | 114, - , 162, 210, 258, 306, 402, 514 | 58 |
| TKMT95H54 (塑料罩式) | 140, 170, 200, 290, 380 | 114, 130, 162, - , 258, 306 | 54.5 |
| TKMT95H54 (铝套式) | 140, 170, 200, 290, 380 | 100~400 (每1mm) | 54.5 |
| TKMK125H72 | 180, 220, 260, 340, 380, 500 | - , 151, - , 247, 359, 407, 455, 503 | 72 |
| TKMT125H68 | - , 220, 260, 340, 380, 500 | 135, - , 183, 247 | 68.5 |
