电缆拖链塑料系列的选择
TKP型、TKC型、TKMK型、TKMT型、TKR型、TKQ型、TKUA型时
根据电缆软管存储空间确定尺寸
确定内高
检查电缆拖链的内高与电缆/软管最大外径的距离（参见产品目录）。
确定内宽
根据电缆和软管的外径和数量，检查电缆拖链的内宽。
电缆拖链内宽 ≧ Σ(外径 x 1.1) + 隔板厚度 x 隔板数量
注)隔板根据滑动和固定的不同，安装尺寸也不同。

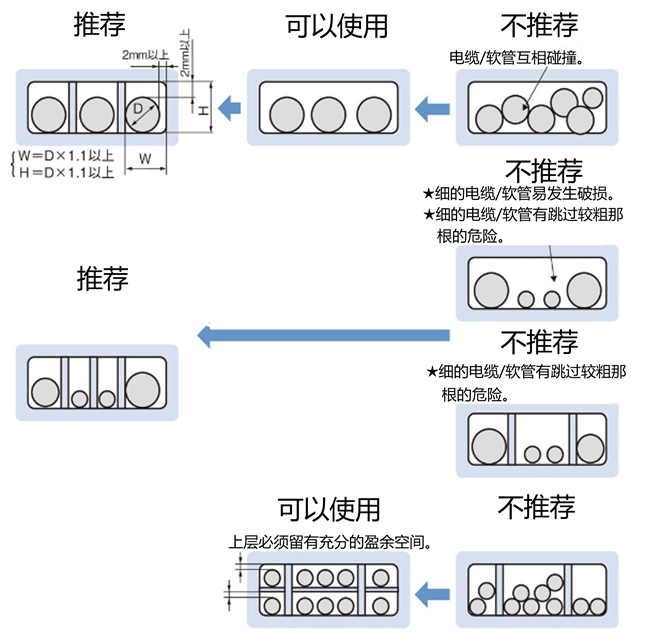

电缆软管的正确排列方法
数组中的点
- ■确保电缆软管的外部直径和内部宽度之间留有间隙。
- ■电缆软管应横向放置。
- ■避免电缆软管相互干扰的排列。
- ■电缆软管的数量应在不对电缆软管施加过大压力的范围内。
- ■带隔板的请安装隔板。请尽量以1个空间1条来决定隔断。

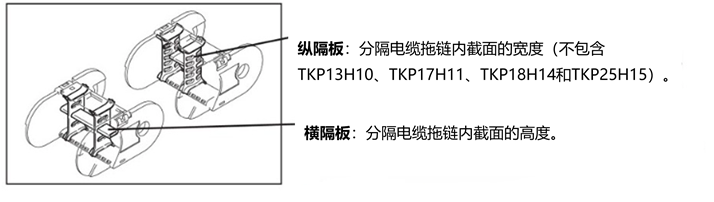

关于隔板
隔板是保护电缆软管的重要部件。请尽可能使用隔板，将电缆软管分开插入。
分隔板的作用
- ■防止电缆软管之间的滑动
- ■防止电缆软管扭曲
- ■对于信号线，降低噪声
纵向隔板
- ·材质:工程塑料
- ·有能横向滑动的类型和能固定的类型。(请参阅每种格式的页面)
- ·通常每两个链节安装一次。
- ·用零件交货。
- ·用于固定纵向隔板的情况:如果电缆软管松动，隔板可能会移动。否则会损坏电缆软管。
- ·在水平安装或水平旋转安装的情况下，由于电缆软管的重量，可滑动类型的隔板可能会向下移动，从而损坏电缆软管。
- ※TKP45H25、TKP58H39备有可选的固定垫片，敬请咨询。
横隔板
- ·材料:工程塑料或铝
- ·安装在纵向隔板上。※需要2个以上纵向隔板。
- ·根据纵向隔板的形状，安装方法有所不同。
- ·每两个链节安装一次。
- ·用零件交货。
*请联系我们以选择TKV和TKI型电缆拖链。
