选型计算　动力千斤顶

输入选择条件

请输入选择条件。

升降负荷 (最大) W0 =  [kN]  [kgf]

表1 使用系数sf

负载性质使用案例使用系数
无冲击顺畅动作
负荷惯性小		 阀门的开闭
输送机切换装置		 1.0～1.3
有轻微冲击的动作
负荷惯性中		 各种移动装置
各种升降机升降		 1.3～1.5
大冲击、震动动作
负荷惯性大		 通过转向架进行物料搬运
保持轧辊的定位		 1.5～3.0

注：以上使用系数表仅供参考，请根据实际使用情况确定系数。
升降负荷 (最小) W1 =  [kN]  [kgf]
使用系数 Sf =
确认弯曲强度负荷 W2 =  [kN]  [kgf]
期望升降速度 V' =  [m/min]  [mm/s]
行程 ST0 =  [mm]
实际行程 ST =  [mm]
运转频率 [往返/小时] 否[小时/天] 否日/年

动力千斤顶规格已确定

请选择动力千斤顶的规格。

[显示型号参考示例]

JW M 050 U S H 10 U
|
系列名
动力
千斤顶		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
基本容量
002:1.96kN{0.2tf}
005:4.90kN{0.5tf}
010:9.80kN{1tf}
025:24.5kN{2.5tf}
050:49.0kN{5tf}
100:98.0kN{10tf}
150:147kN{15tf}
200:196kN{20tf}
300:294kN{30tf}
500:490kN{50tf}
750:735kN{75tf}
1000:980kN{100tf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜		 |
蜗轮减速比
L、H
实际减速比为
请参照
详细信息。		 |
公称行程
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm		 |
法兰安装方向
※滑动螺母规格时
需要标注
螺丝样式
S:基本型
M:防旋样式
R:滑动螺母类型
螺钉式
M：梯形螺杆
B：滚珠丝杆
H：高导程滚珠丝杆		 安装形状
U:上提用
D:下吊用		 注) 高导程滚珠丝杆（丝杠类型：H）
防旋转规格（螺钉规格：M）可根据要求提供。
请告知使用条款。
螺钉类型 基本容量 螺丝规格、安装形状 蜗杆减速比 法兰安装方向 开端金具 防尘罩 U型夹具
·传感器选项 ·输入系统选项
计数器LS 内部LS 电位计 编码器 马达

千斤顶型号

基本容量 [kN] 总效率η J
螺纹底径d [mm] 允许的最大输入容量 [kW]
螺纹簧片L [m] 容许空转扭矩T 0 [N・m]
蜗杆速比R 容许输入轴扭矩 [N・m]

判定：


检查实际速度

请输入电机转速、实际总减速比。

马达转速 Nm =  [r/min]
要求输入转速 N' = V'/L×R =  [r/min]
所需减速比 i' = Nm/N' =
参考电机转速
50Hz 1500 r/min
60Hz 1800 r/min
实际总减速比 i = (输入从千斤顶输入轴到驱动电机的总减速比)
实际升降速度 V = Nm×L/(i×R) =  [m/min]
 [mm/s]

主要规格

所需输入轴扭矩 T = W0×Sf×1000×L/(2π×R×ηJ)+T0 = [N・m]
所需反转扭矩 (参考值) T' = W0×Sf×1000×L×ηJ/(2π×R)-T0 = [N・m]
输入转速 N = V/L×R = [r/min]
所需输入容量 P = T×N/9550 = [kW]
输入轴惯性矩 IJ = W0×1000/g×{L/(2π×R)}2 = [kg・m2]

判定：


屈曲强度确认

请选择安装状态。

安装状态
支撑系数 m =
作用点间距 L1 =  [mm]
屈曲强度 PCR = m×(d2/L1)2/1000 =  [kN]
失稳安全系数 SF = PCR/(W2×Sf) =  (>=4)

安装状态单击放大

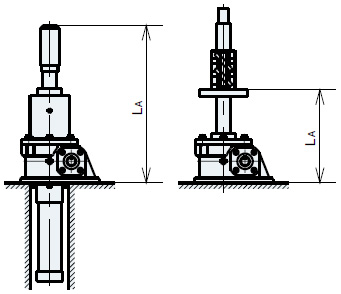

底座固定-无轴端

两端U型夹具支撑

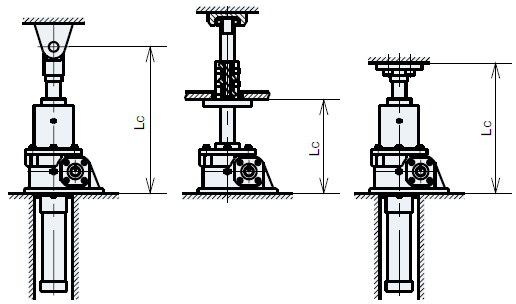

底座固定-轴端支撑

基准距离 行程 金属零件尺寸 刻度

判定：


检查螺杆轴允许的旋转速度（仅限滑动螺母）

支撑系数 n =
作用点间距 L2 =  [mm]
容许螺杆转速 NC = 96×n×d×106/L22 =  [r/min]
螺杆转速 NS = N/R =  [r/min] (NC >= NS)

判定：


使用频率确认

使用时间 ts = ST/(V×1000) =  [min]
负载持续率（%ED） %ED= [往返/小时] x 2 x使用时间x 100/60=  [%ED]

判定：

预期寿命计算（梯形螺杆型）

年間総走行距離 Ly = ST×2×[往復/Hr]×[Hr/日]×[日/年]×10-6 =  [km]
预期寿命 Z = (JWM050以下:5km, JWM100以上:1km)/Ly =  [年]

预期寿命计算（滚珠丝杆式）

等価荷重 PE = (W0×Sf×2+W1)/3 =  [kN]
滚珠丝杆动态负载能力 C =  [kN]
短行程修正系数 fs =
運転条件係数 fd =
焼入硬度補正係数 fh =
寿命補正係数 f1 = (PE×fd)/(C×fh×fs) =
B10寿命総走行距離 L10 = 250/f13 =  [km]
年間総走行距離 Ly = ST×2×[往復/Hr]×[Hr/日]×[日/年]×10-6 =  [km]
预期寿命 Z = L10/Ly =  [年]

预期寿命计算（高导程滚珠丝杆）

关于高导程型的预期寿命计算，请另行咨询。

选定结果

形番

：

必要入力容量

：

[kW]

减速比

：

<注意>
本选定是基于理论计算值进行的选定，不保证选定结果。
请在充分理解本选定的计算公式的基础上，估计计算结果的余量等，
最终使用机器的决定，请客人自行决定。
