塑胶模组
链条上的
曲线搬运用款式登场!

解决各种转弯运输问题

允许直线+曲线运输布局

有没有搬运曲线带时“端部开线”、“维护费事”、金属制网眼带时“产生金属粉”、“想避免接触金属”等问题?

应客户要求,椿本在其产品线中新增了一款用于曲线输送的塑料模块链条。

塑料模块链条具有易于维护、可进行部分维修以及防蛇行附件等特点,能够在各种弯曲布局(包括 90 度、180 度和 S 形曲线布局)中实现高效输送。

多种不同的曲线布局

  • 注)不支持传送带框架。

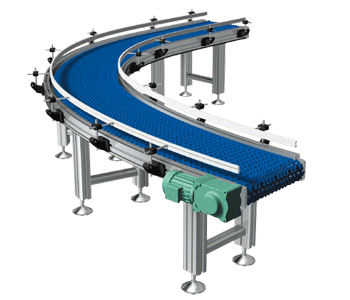

90度曲线

90度汽车布局示例

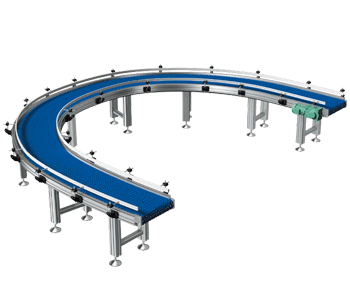

180度曲线

180度曲线布局示例

S型曲线

S型曲线布局示例

易于维护,例如链条切断和连接和维修

采用易于切断和连接和连接的插头,防止主体插针松动。只需一把一字螺丝刀即可切断和连接连接,比金属网带或扁平带的维护更加便捷。

只需5步骤即可分解,4步骤即可合并

分解程序

分解步骤图解

将前端较细的平头螺丝刀等插在链条侧面的插头上。

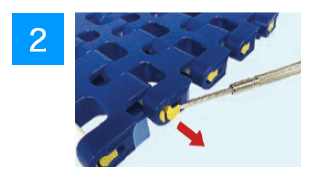

分解步骤图解

用杠杆的要领把插头从主体上取下来。这个时候请注意不要让插头飞了。

分解步骤图解

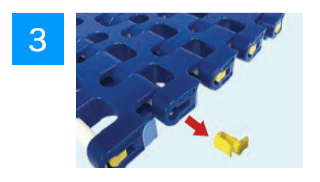

与步骤1和步骤2相同,取下链条另一端的插头。

分解步骤图解

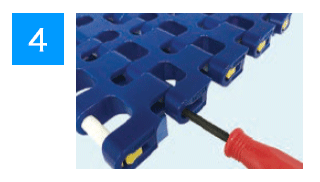

从另一侧将螺丝刀等插入链销孔中,将销推出。

分解步骤图解

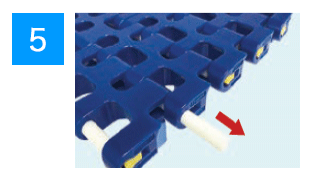

抓住出现的销子,从链子上拔出,然后拆卸。

合并程序

合并程序图解

连接链条的时候,插入对面一侧的插头。将链条拉到一起组合,从前面插入插针。

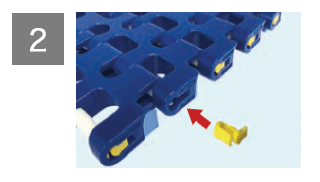

合并程序图解

接下来,为了堵住插针插入部,插入插头。

合并程序图解

此时,请注意插头的方向,直到发出噼啪声。

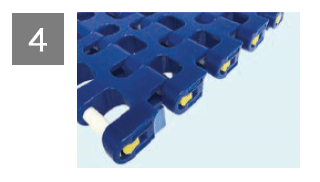

合并程序图解

请检查插头是否正确安装。

  • 注)连接时,请使用附带的或专用的插针连接。

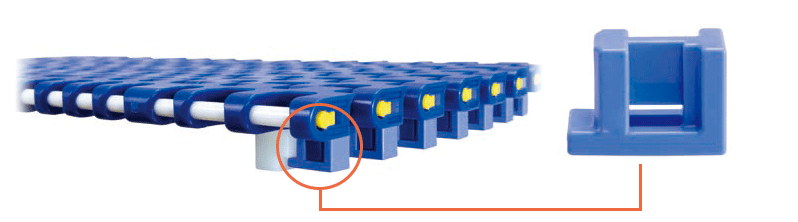

防上浮附件(阻力板)采用超低摩擦和耐磨(ALF)规格制造,降低了与钢轨的动态摩擦系数。

防上浮附件(阻力板)采用超低摩擦和耐磨(ALF)规格材料制成,降低了与钢轨的动摩擦系数。降低滑动阻力也降低了作用张力,从而节省了能量。此外,它还能抑制干燥条件下磨损粉的产生。

防上浮附件(阻力板)
防上浮附件(阻力板)

推荐用于曲线输送的塑料模块链条(WTU3015T-K 型)的行业/应用示例

物流行业

纸箱搬运
瓦楞纸板运输图像插图
行李箱搬运
行李箱运输图像插图

面包制造业

托盘传送1
托盘传送图像图示
托盘传送2
托盘传送图像图示

制罐行业

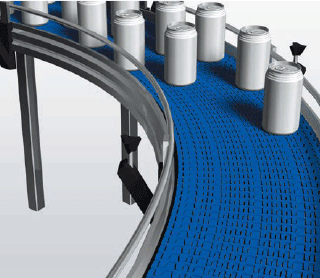

罐装饮料输送
罐装饮料运输图像插图

饮料行业

塑料瓶饮料搬运
PET瓶饮料运输图像插图
  • 注意:本产品可能因速度、搬运物、重量、环境、应用等因素而不适合使用。如有其他应用或条件,请联系我们。

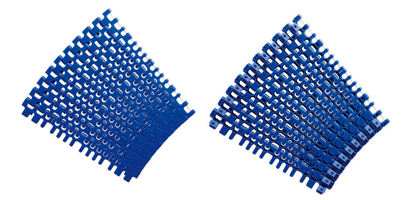

用于弯曲输送的塑料模块链条
产品线

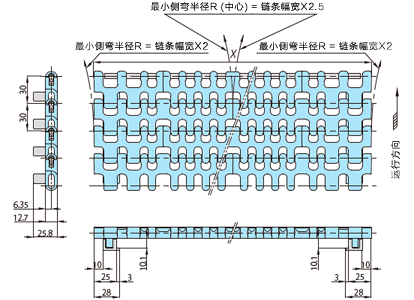

WTU3015T-K型外形尺寸图
