小型输送链搬运技术资料

安装

1.链轮的安装

链轮安装质量对输送机的平稳运行有重大影响，并决定了小型附件输送链的使用寿命。

请按照以下要点正确安装。

(1)用水准器测出轴的水平度。

在± 1300范围内调整精度。

图1.轴的水平度

(2)计算轴的平行度。

将精度调整为A-BL ± 1100。

(3)修正一对链轮的错位。

• 轴间距离1m以内:1mm以内
• 轴间距离1m~10m:轴间距离 (mm)1000以内
• 轴间距离10m以上:10mm以内

图3.链轮的错位

（4）调整步骤（1）至（3）后，使用键或椿本动力锁将链轮固定到轴上。

平行链轮的轴心处的两个齿是同相的。

2.用心

链式输送机的链子是沿着导轨行驶的，所以轨道在提高加工精度的同时，需要准确定位。

与垂直斗式提升机一样，在没有导轨的情况下，如果输送机的定位不正确，链条就会弯曲，大大影响链条的寿命。

3.导轨

通常，导轨的磨损比链条的磨损更快。

导轨材质与链条材质搭配很重要，但一般推荐使用一般结构用轧钢 (SS400) 或塑料 (超高分子量聚乙烯) 。

• (1)由于各种因素(腐蚀、润滑、负载速度、运行时间等)，磨损很复杂。正确推断链条寿命和导轨材料的关系是很难的。
• (2)链条的使用寿命取决于与滑轨的配合。新设的情况下，导轨材料的硬度要比链条稍微低一些，确认磨损状态。导轨材料表面完成光滑的程度比较好。
• (3)决定材质时，请考虑使用条件。在受到撞击或特殊环境下，塑料可能不可用。
• (4)运行前关于导轨的注意事项

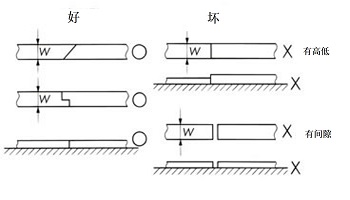

  • 1.导轨接头平滑，消除边缘，消除台阶和间隙。(图4)
  • 2.去除焊接时的飞溅和水垢。
  • 3.试运行时请空载给链条加油，确认链条和导轨的状态。

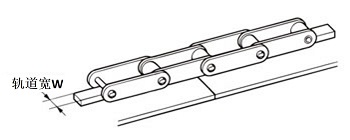

导轨宽度W:一般为链轮齿宽。

需要考虑导轨热膨胀的间隙。

图4:连接导轨

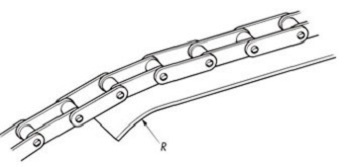

在链条的出入口，在导轨上安装R,使链条运行平稳。

图5.链条入口导轨
