技术资料高速升降机链式作动机搬运
收货、搬运、安装
本节介绍链式作动机的一般操作。
详情请参阅产品附带的使用说明书。
收货检查
收到链式作动机后，请检查以下项目。如有任何问题或疑问，请联系您购买的商店。
- ·铭牌上的 [1] TYPE (型号)、[2] MFG NO. (生产编号)、[3] DRAWING NO. (图纸编号) 是否与您要求的一致 (图1)
- ·配件是否齐全?
- ·运输过程中是否有损坏?
- ·螺钉或螺母是否松动?
(图1) 识别铭牌
如有疑问，请联系 [1] TYPE (型号)、[2] MFG NO. (制造编号)、[3] DRAWING NO. (图纸编号) 。
安装
| ⚠ 危险 |
请务必将其安装在坚固的支架上并牢固固定。 产品的翻倒、掉落、异常动作等可能会导致受伤。 |
|---|

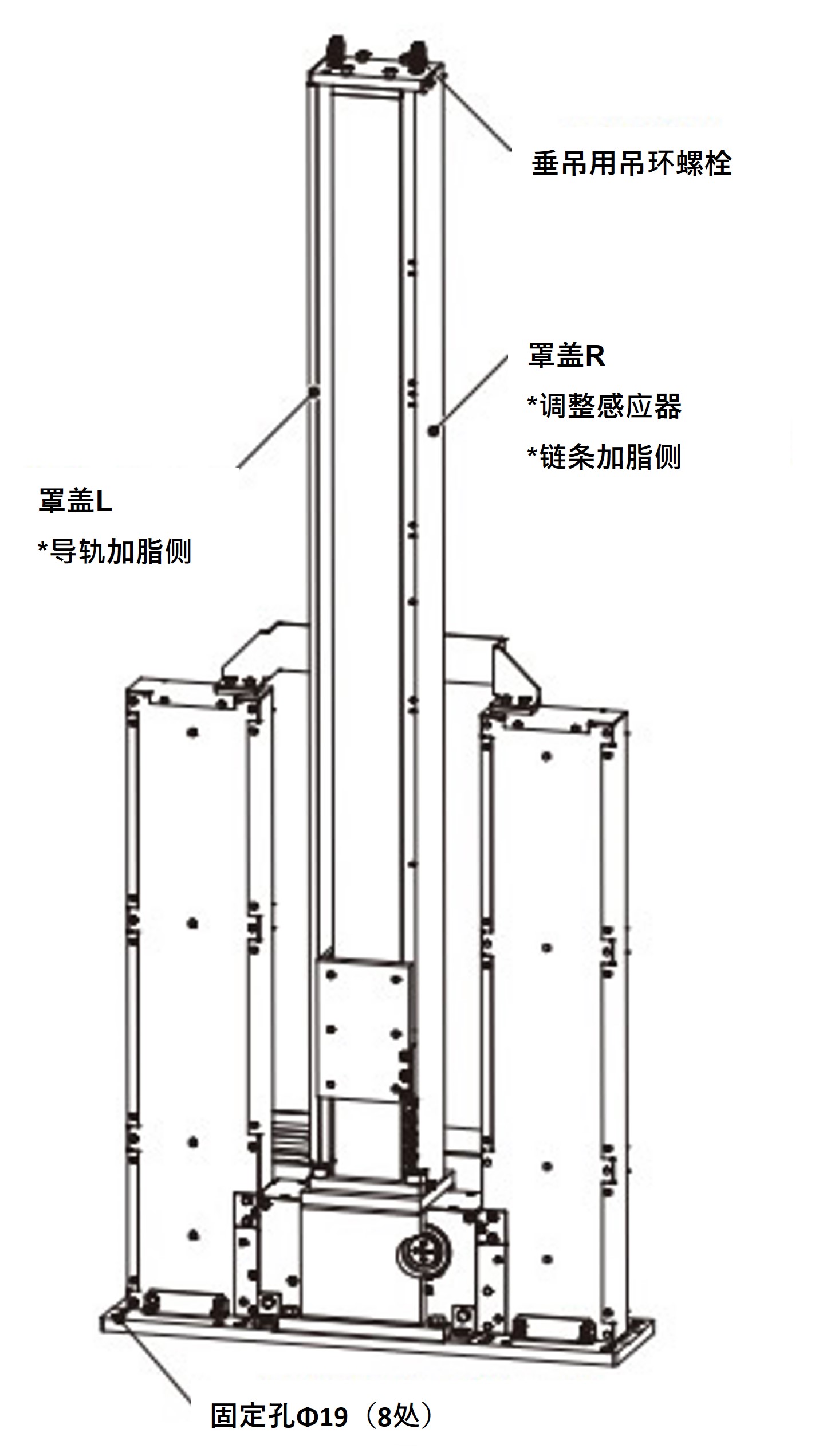

1.包装状态下的处理
为了不让它撞到或掉下来，请充分考虑搬运中的处理。
- (1) 搬运重物时，请不要单独作业。
- (2) 静置时请保持水平状态。
- (3) 请不要放在包装上。
- (4) 请勿装载包装变形的重物或负荷集中的物品。
2.安装
- (1) 请事先确认安装面的刚性是否足够，是否为水平。

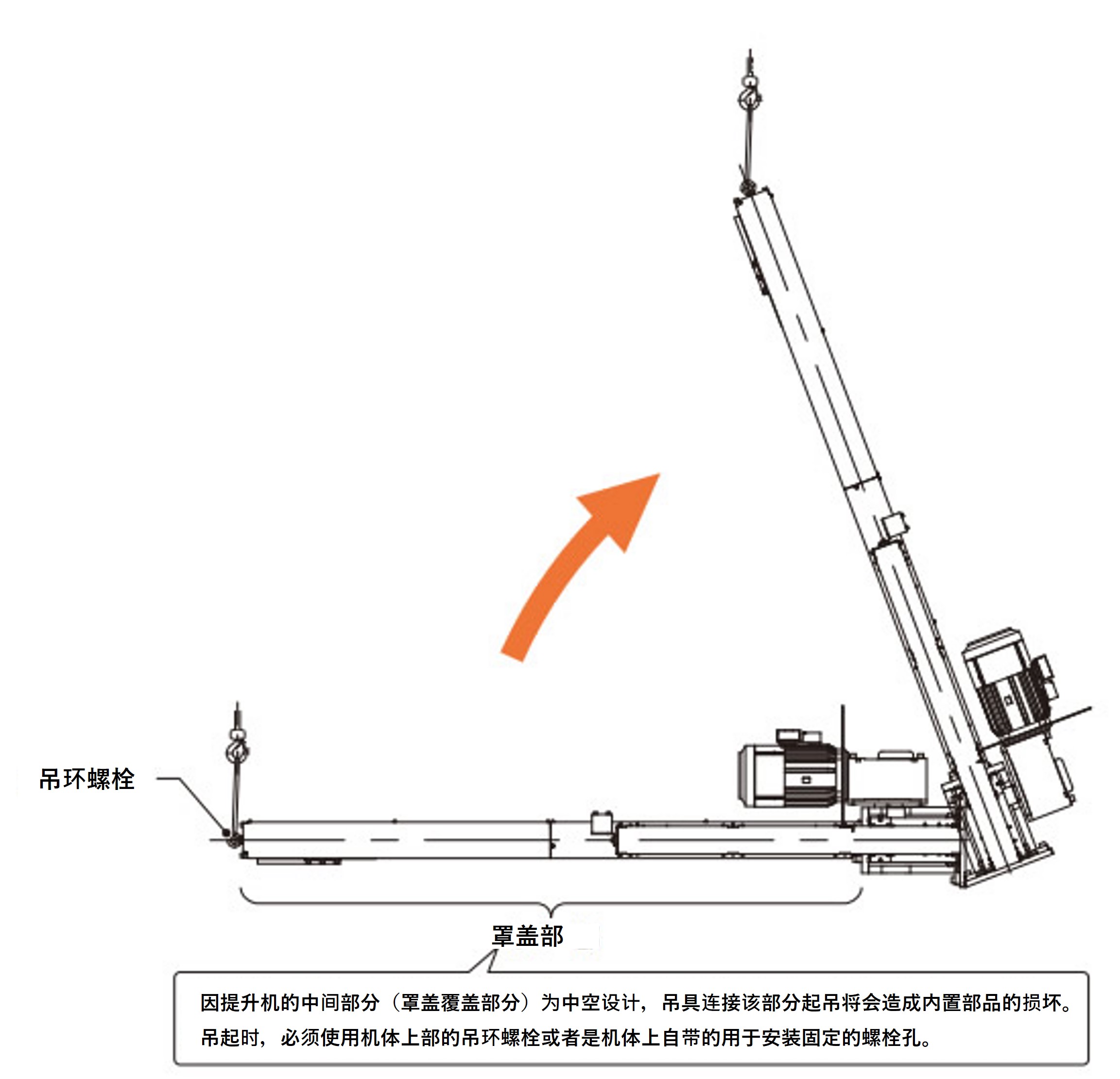

- (2) 拆开包装，吊起本体时，请先将包装箱分开，在本体上部的眼螺栓上挂上尼龙吊环等吊具，使本体立起来。
在保持直立的状态下，将主机吊起，移动至安装位置。
※详情请参照右图。⚠
危险- ·吊起主机时，请务必使用主机上部的螺栓进行吊起。主机中央部分为中空构造，使用吊具时可能会损坏内置设备，导致重大事故。
- 链式作动机的安装位置必须确保框架或地基足够坚固，以保证正确安装，并且安装螺栓即使在施加最大载荷的情况下也具有足够的拉拔强度。此外，安装螺栓必须是四颗M16螺栓（强度等级10.9或更高），螺纹插入长度至少为25mm。
- （3）使用四个 M16 螺栓（强度等级 10.9 或更高）临时固定链式作动机主体。
*请自行准备安装螺栓。 - (4) 根据需要调整级别。
- (5) 调整水平后，请拧紧安装螺栓。(推荐拧紧扭矩289 N・m)
- (6) 实施试运行前，请确认安装螺栓的紧固状态没有问题。
- (7) 吊起本体时，请根据交货图确认质量，使用适当的吊具。
※上图仅供参考。实际外形请参照交货图
