1.关于加减速时间

• ・ Lift Masterは昇降速度が速いため、三相モータ付の場合は、变频器制御を必須とし、十分な加減速時間を設けてご使用ください。
  另外，如果使用伺服电机，请预留足够的加速和减速时间。
  突然加速或停止可能会导致停止精度下降或工件振动。
  据付面・アームの剛性や荷重条件により、起動停止時にLift Masterが振れる場合は加減速時間を長く取ってご使用ください。
  另外，如果您想减少振动量，请考虑固定Lift Master的顶部。
• ・标准型号列表中显示的“速度”（滚珠丝杆型、梯形螺杆型）是最大速度。
  计算提升时间时，请将加速时间和减速时间计入计算。
• ·需要进一步缩短升降时间、高频率运行、多点定位、连动运行等时，推荐配备伺服电机。

2.变频器控制

• ・电压下降时会产生较大的再生电流，因此请根据您的运行条件选择容量足够的变频器再生电阻。有关再生电阻的容量，请咨询变频器制造商。
• ・我们建议使用容量比电机大一号的变频器。
• - 创建一个序列，当变频器跳闸时激活制动器。

3.关于防止跌落

• ・ Lift Master采用的是带非励磁制动的电机。如果您使用自己的电机作为伺服电机，请使用带制动器的键槽轴规格。
  此外，请您自行准备防坠落装置以备不时之需。我们也可以定制生产防坠落销钉。

4.关于伺服电机控制

• ·伺服电机请在额定转速以下使用。
• ·下降时会产生大的再生电流。根据条件提供足够的再生电阻。
• ・即使在紧急情况下，也不要使用电机的内置机械制动器。务必使用控制逻辑，在动态制动减速后再启动机械制动器。详情请参阅电机制造商的使用说明书。

选择程序

• 1. 检查机器、使用方法和环境是否适合Lift Master。
• 2. 从标准型号列表中选择额定载荷满足所需起升载荷的型号（滚珠丝杆型或梯形螺杆型）。
  *如果起重载荷超过额定载荷，请考虑同时操作多个设备。
  关于多联机操作的选择和控制方法，请与我们联系。我们也提供高负载规格的特殊订单，如有需要，请联系我们。
• 3. 检查提升速度是否满足所选型号的公称速度。
  *我们也可以满足提升速度更高的规格要求，详情请联系我们。
• 4.检查所需的笔划。
  ※行程超过1.5m时为特殊形状，敬请咨询。
• 5.验证所选型号的可接受的过载是否满足:。

检查可接受的过载 (OHL)

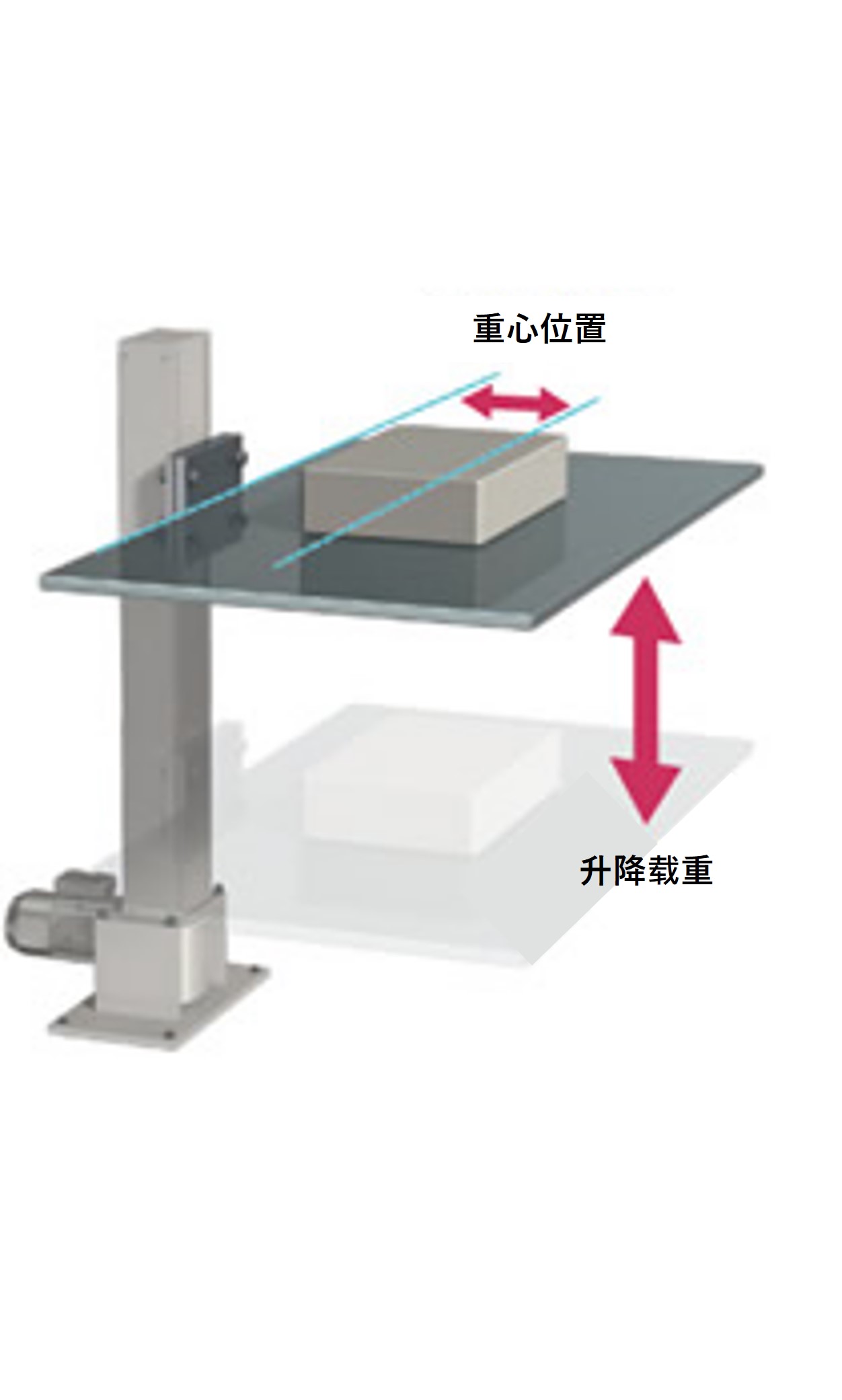

您可以通过检查起重载荷和重心位置轻松选择合适的Lift Master。如右图所示，起重载荷与重心位置的交点即为允许的悬伸载荷值。

请查看各型号（滚珠丝杆型/梯形螺杆型）的悬臂载荷曲线。

注意:

• 当对升降臂施加负载时，Lift Master将沿负载方向发生形变，因此必须预先考虑到升降臂末端会低于水平位置。形变程度不仅随Lift Master行程的增加而增大，还会影响升降臂的刚度和安装面的强度。
• - 如果你想减少启动和停止时的失真和振动，可以考虑固定Lift Master的顶部。
• ・有关Lift Master的失真程度的详细信息，请另行联系我们。

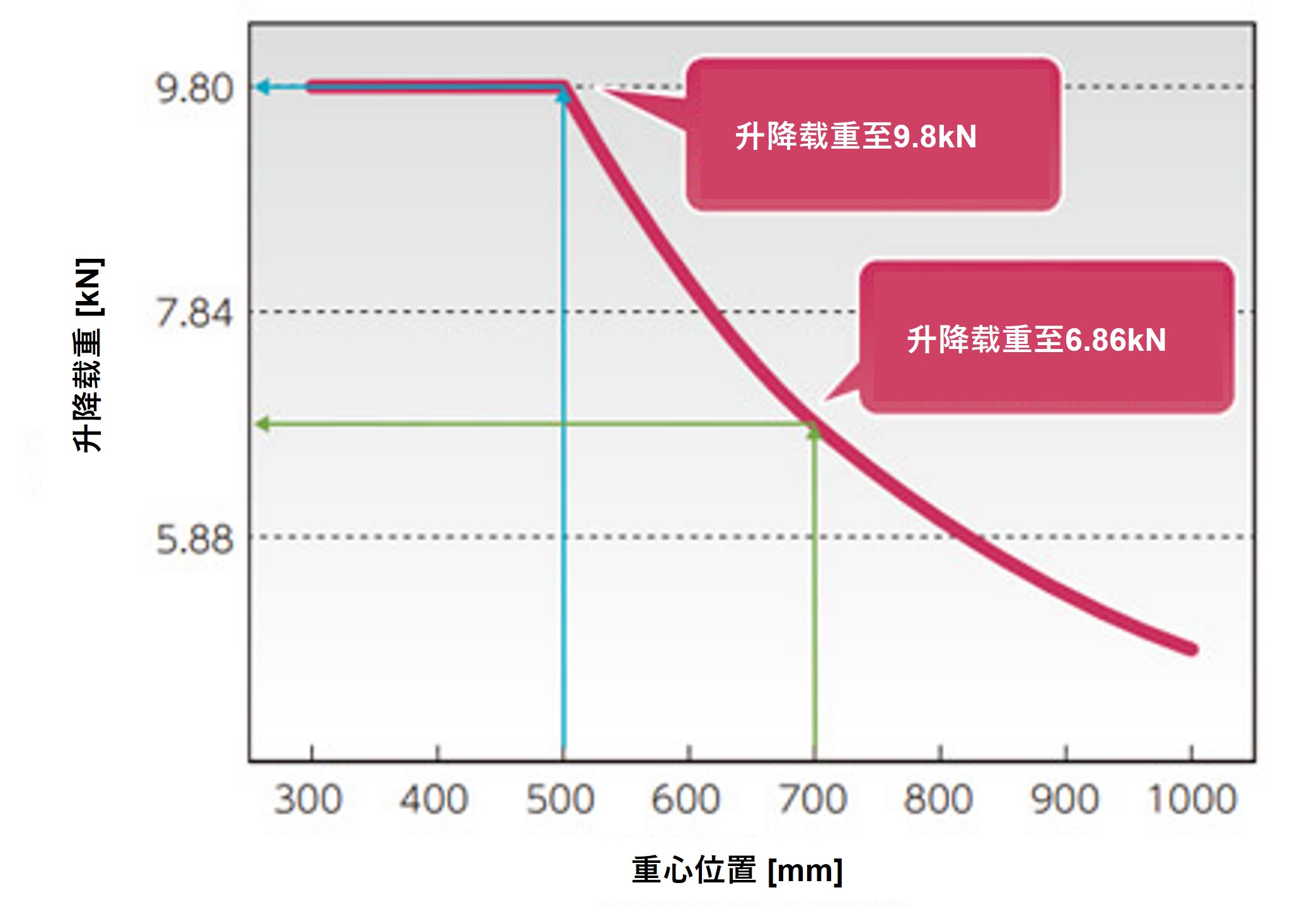

LMEB1000
(工件安装面基准:参照外形图)

对于LMEB1000:

例1重心位置为500mm时，可升降至9.80kN的负荷。

例2重心位置为700mm时，可升降至6.86kN的负荷。
