技术资料机械式保护机器
TGK扭矩过载保护装置有售
转矩调整
扭矩调整可参照扭矩相关图，通过调节器 (压力调整器) 调整符合所要求扭矩的气压，向TGK的气缸内送入空气，从而正确进行。
另外，即使在机器运转中，也可以通过改变气压来改变动作扭矩。
使用空气压力... 0.14~0.55MPa
(注)确保供气源的压力低于设定的压力。
| 尺寸 | 最小扭矩N·m | 最大扭矩N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |

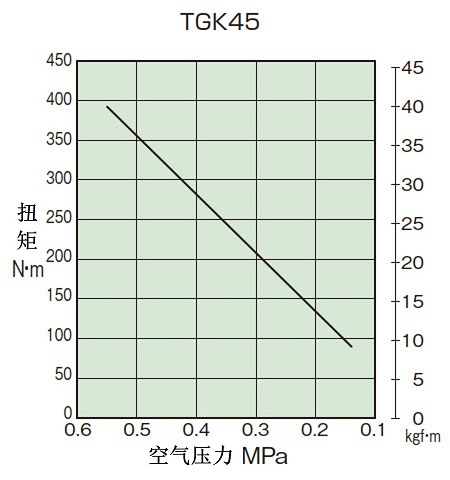

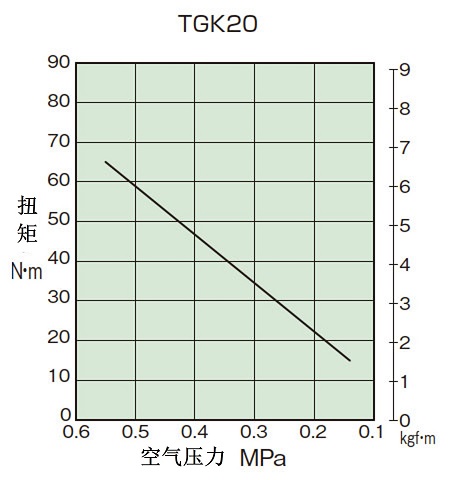

扭矩相关图
扭矩调整可参照扭矩相关图，通过调节器 (压力调整器) 调整符合所要求扭矩的气压，向TGK的气缸内送入空气，从而正确进行。
另外，即使在机器运转中，也可以通过改变气压来改变动作扭矩。
使用空气压力... 0.14~0.55MPa
(注)确保供气源的压力低于设定的压力。
| 尺寸 | 最小扭矩N·m | 最大扭矩N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |
扭矩相关图
