技术资料机械式保护机器

扭矩过载保护装置TGF

转矩调整

• 1.请从扭矩相关图中读取所需扭矩对应的扭矩标度值，并拧紧调节螺母 (6) 至该值。拧紧调节螺母 (6) 时，请将挂式扳手或圆棒插入螺母外周的孔中旋转。注) TGF30、45尺寸所需扭矩较大时 (200N・m以上)，请使用专用的牵引扳手 (单独销售) 。此外，TGF65、90尺寸所需扭矩较大时，先松开螺栓 (8)，用六角孔固定螺钉 (13) 将调节螺母 (6) 固定至需要调节螺母 (6) 的扭矩刻度，最后完全拧紧螺栓，即可轻松调整扭矩。
• 2. 确定扭矩值后，请将其添加到铭牌上，以便即使产品因维护而拆卸，也能轻松恢复到之前的设定扭矩。此外，如果在螺母和轮毂的端面上印记匹配标记，则可以更精确地复制该扭矩值。产品的实际扭矩值不一定与下图所示的对应关系完全一致，因此请仅将其作为参考。

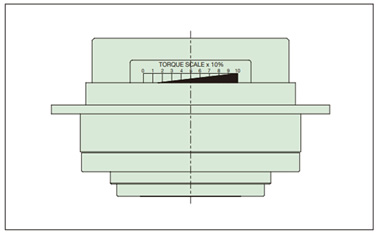

扭矩刻度

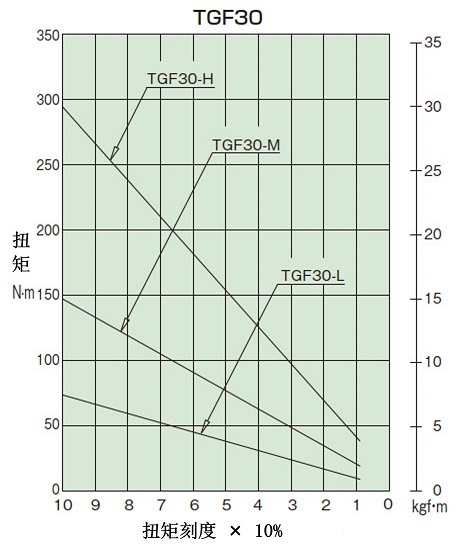

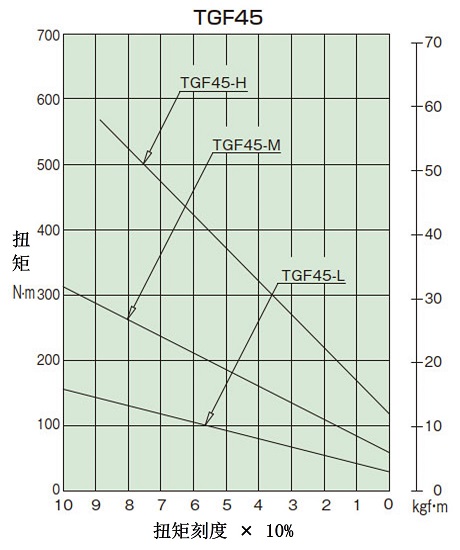

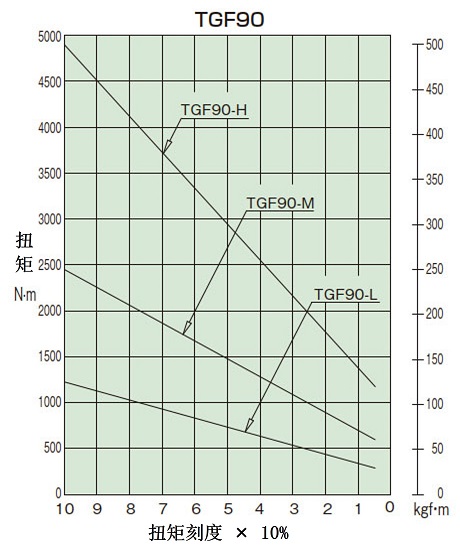

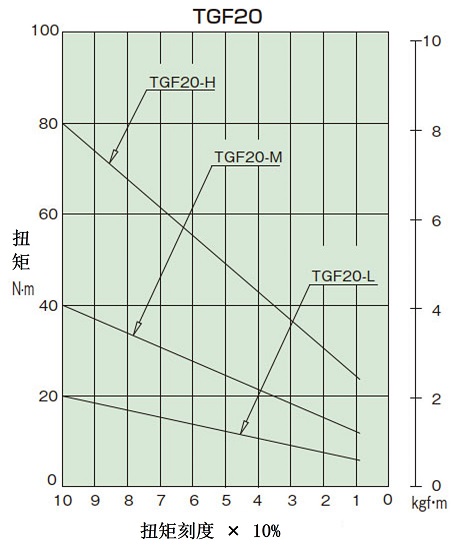

扭矩相关图
