技术资料机械式保护机器

扭矩过载保护装置TGE 可用

转矩调整

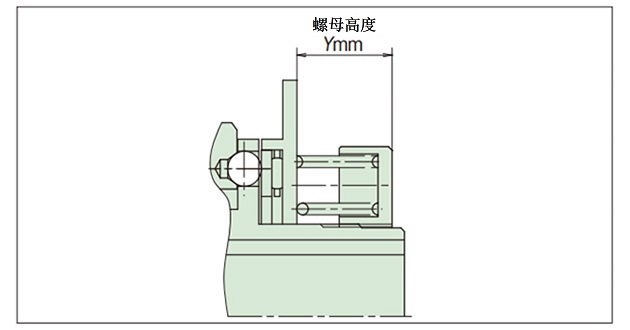

• 1.请从扭矩相关图中读取所需扭矩对应的螺母高度值，并拧紧调节螺母至该值。(参照下图)
  拧紧调节螺母时，松开2处螺钉后，在调节螺母外周的缺口部挂上钩扣扳手(见右下方表格，单独销售)并旋转。产品的扭矩与下面的相关图不一定一致，请作为参考使用。


  悬挂扳手

  尺寸	扳手No.
  TGE25	FK-0070
  TGE35	FK-0092
  TGE50	FK-0105

• 2. 确定扭矩值后，将其刻在铭牌上，以便即使产品因维护而拆卸，也能轻松恢复到之前的设定扭矩。此外，如果在螺母和轮毂的端面上印记对准标记，则可以更精确地复现扭矩值。

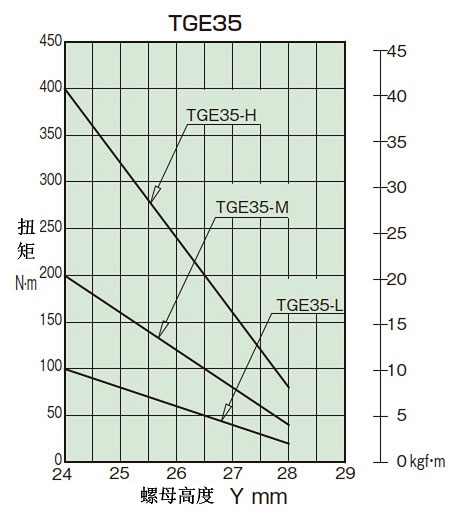

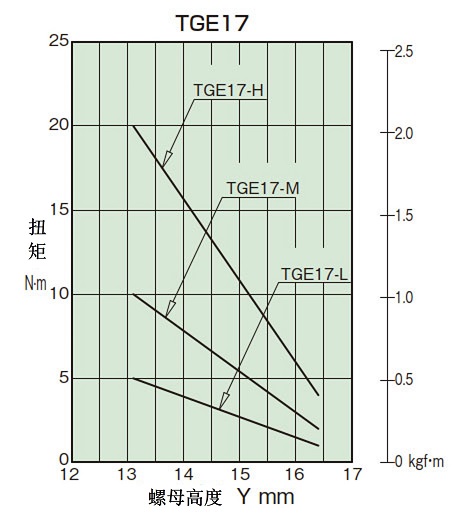

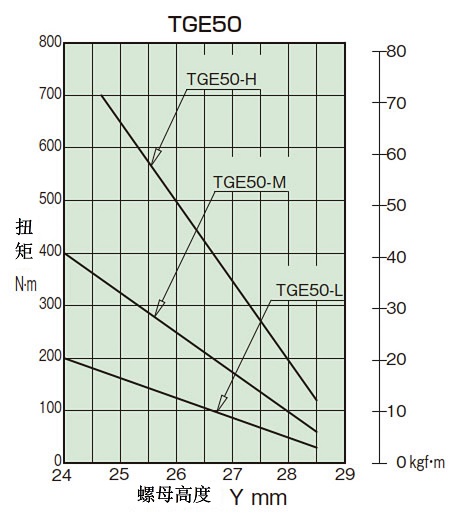

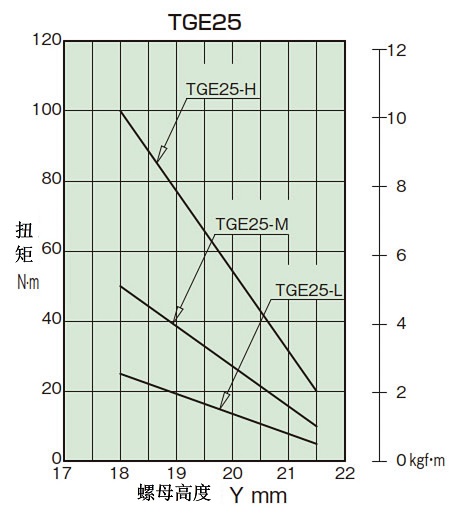

  扭矩相关图
