技术资料机械式保护机器

迷你型扭矩保持器MK 操作

轴安装

  • 1. 所有迷你型扭矩保持器轴孔直径均已预先加工。我们建议轴径公差为 h7 或 h8。

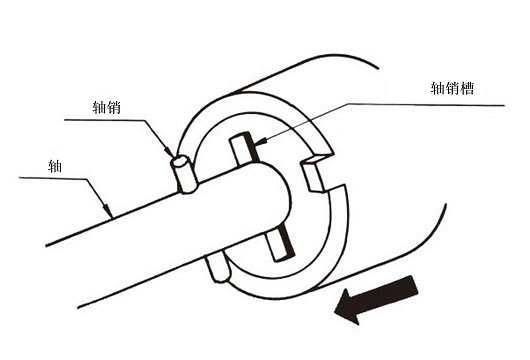

  • 2. 要将销轴连接到轴上，请使用轮毂端面销槽。如图所示，将销轴插入轴中，并将其对准销槽。间隙应约为 0.5 mm。
轴安装

销钉的端面、侧面和销孔之间一定要留出空隙。销钉孔加工因销钉类型而异。

安装受驱动成员

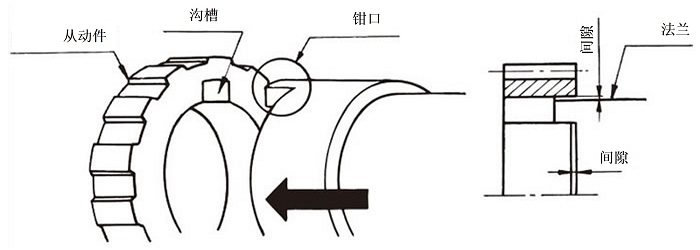

  • 1.与受驱动成员(齿轮、滑轮等)的配合使用法兰爪。在从动梁端面上切出凹槽，然后将夹头插入。
    此时，请务必设置间隙，以免推力负荷、径向负荷作用于包含卡爪的法兰端面。间隙是0.5mm左右。
安装受驱动成员

扭矩设定

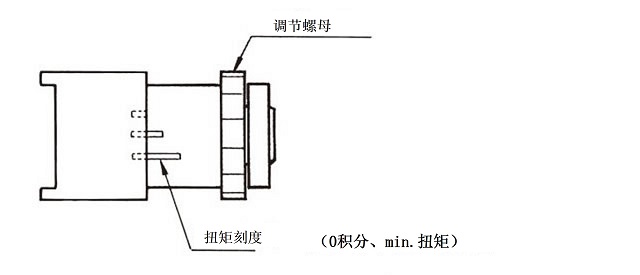

  • 1. 所有迷你型扭矩保持器均以 0 点（最小扭矩）出厂。
    此时，调节螺母外周上的刻度应如下图所示。扭矩设定

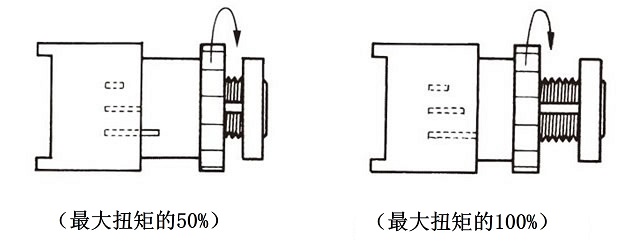

  • 2.扭矩的设定请拧紧调节螺母。扭矩曲线请参照这里。
    扭矩刻度请参照下图所示，作为设定扭矩的基准。

    请务必在实际机器上确认设定扭矩是否合适。

    扭矩设定

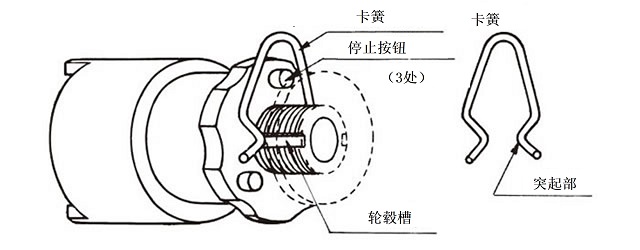

  • 3. 设定扭矩后，如图所示，将随附的防旋转卡簧放在调节螺母和止动环之间，以防止调节螺母转动。
    确保防旋转卡簧上的凸起部分位于轮毂凹槽内（两侧均需如此）。当防旋转卡簧与调节螺母上的止动按钮（凸起部分）接触时，它将阻止调节螺母旋转。扭矩设定

注)1.请注意，如果主轴面沾上水、油等，扭矩将发生异常，无法获得稳定的滑动扭矩。

注2：迷你型扭矩保持器设计用于环境温度约为35°C或以下的环境。如果温度超过此范围，请联系我们。

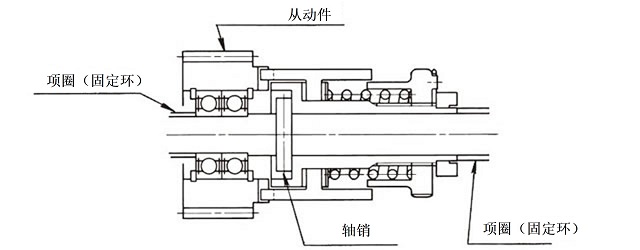

安装实例

安装实例
