技术资料联轴器处理

尼龙链式联轴器

标准型和E型链 (聚甲醛树脂) 可能会在低温环境中安装或拆卸连接销而损坏。

安装、取下连接销时，请务必在周围温度达到10°C以上的环境中，或者用吹风机等对连接部分进行局部加热后再进行。

安装

  • 1. 通过调整链轮两侧的配合情况来校正角度偏差（角度误差）。校正角度，使齿边的长度 T 在圆周上相等。

    取付図

  • 2. 通过使链轮两侧紧密接触来校正偏心（平行度）。在齿面上放置一个直物体，以消除齿底的错位。

    取付図

  • 3.两个链轮之间成S尺寸，缠绕链条。

    取付図

  • 4.将连接销插入链条的孔部，笔直插入销以避免偏负荷，连接链条。如果插针在插入时变形，请取下该插针，然后用备用插针重新安装。
    连结链条后，用固定螺栓等将链轮固定在轴上。

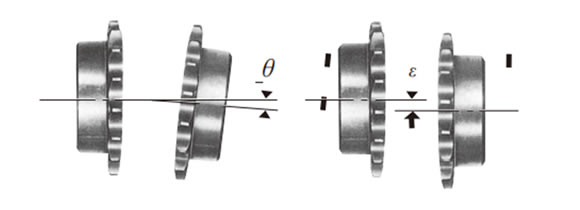

容许安装差错表
类型 允许偏差角
（角度误差）θ		 容许偏心
(平行误差) ε		 容许Endplay
(轴向位移) S
标准类型 0.5° 0.1mm 请参照尺寸表
許容取付け誤差

可用温度气氛

标准型:-5°C至+60°C

[使用注意事项]

万一我们的联轴器链条损坏（这种情况不太可能发生），我们建议您安装安全罩以防止碎片飞溅。

拆卸

  • 1. 首先，确保联轴器上没有施加扭矩。
  • 2.确认后，请拔下链条任意一处的插针 (任何插针都可以)，取下链条、链轮。
