技术资料减速机蜗轮减速机TERUS 选择
如果您想查看选择程序和注意事项，请转到以下步骤。
如果您希望缩小产品系列范围或进行初步选择，
单击此处。
如果您已经决定了使用条件并希望进行详细的选择，
单击此处。
选择程序
如果是TERUS EWJGM、EWGM (R)、SWJGM、SWGM (R)、TDGM (R) 系列，请按照以下步骤进行选择。
选择所需的条件包括电机容量、负荷扭矩、输入转速、减速比、负荷性质、使用时间、起动停止频率等。
1.规格:确定A、B、C、X类型
请根据用途选择最适合您的款式。
- A款:标准规格
......通用性高、高效率・重视输出的组合 - B款:自锁规格
......适合升降装置、翻转机等，重视静止状态下自锁性的组合 - C型:环保规格
......考虑到垃圾处理机、破碎机等冲击负荷，重视齿轮强度的组合 - X款:组合特殊
......齿轮马达、蜗杆的尺寸、速比可任意组合。(请另行咨询。)
2. 确定使用系数
特性表中的输出轴允许扭矩和电机功率（kW）均为使用系数（sf）设置为 1.0 时的值。根据负载特性、运行时间和启动频率选择使用系数（sf），并使用两者中较大的值作为修正系数。
负荷的性质请参照各机械负荷分类表。没有机器名称的情况下，请选择类似的机器或咨询本公司。
表1：使用系数表（Sf）
| 负载性质 | 使用时间 (每天) | |||
|---|---|---|---|---|
| 0.5 | 2 | 10 | 24 | |
| U:均匀载荷 | 1.00 (1.00) | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) |
| M:稍微有冲击的负荷 | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) |
| H:伴随大冲击的负荷 | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) | 1.75 (2.00) |
注)
- (1) 如果每小时启动10次或更多，请使用 () 中的数字。
- （2）上述使用系数表仅供参考，请根据实际使用情况确定系数。
3.校正扭矩的确定
使用公式 1，将所需的负载转矩或所需的电机功率（kW）乘以修正系数，即可确定修正转矩。
校正扭矩 = 负载扭矩 ×修正系数（公式 1）
修正kW = 电机功率（kW）×修正系数（公式 1）
4.减速比的确定
根据要使用的输入转速和所需的输出转速确定减速比。
注)TERUS系列的型号表示中的减速比是称呼减速比。请确认实际减速比。
5.尺寸、型号的临时决定
请根据每种类型的特性表中的输出轴允许扭矩，初步选择满足修正kW或修正扭矩要求的尺寸和型号。
6.检查轴荷
请参照式2确认发生在轴上的径向负荷是否在各系列容许的径向负荷以内。
容许径向负荷≥ T×f×Lf R ...... (式2)
- T:修正扭矩
- f:O.H.L.系数
- Lf:作用位置系数
- R：链轮、滑轮等的节距圆半径。
O.H.L.因子 (f)
| 链条 | 1.00 |
|---|---|
| 齿轮 | 1.25 |
| 齿带 | 1.25 |
输出轴实心类型
作用位置因子 (Lf)
轴向负荷的确认
输出轴产生轴向负荷时，请确认负荷是否在各系列容许的轴向负荷以内。
关于交变载荷
如果对 TDGM 空心输出轴（包括动力锁）施加交变负载，则必须检查安装壳体螺纹孔等的强度。
请在确认作用负荷后，向本公司咨询。
输出轴空心类型

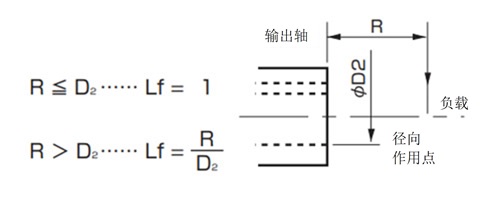

作用位置因子 (Lf)
7.尺寸、型号的决定
轴荷重不满意时，请考虑加大尺寸，再次确认轴荷重后选择最终型号。
