技术资料减速机小型齿轮电机 电机规格

标准接线盒规格：齿轮减速电机、准双曲面齿轮减速电机、Croise减速电机

1.电机输出功率:0.1kW~0.55kW [树脂制]

端子尺寸 端子箱位置

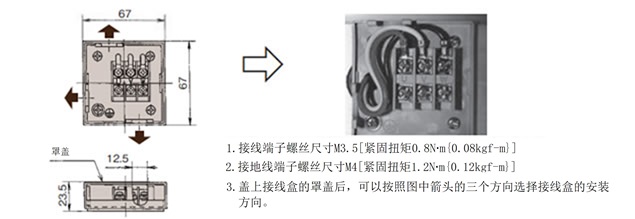

无制动器 无制动器
无制动器
马达输出 A P
0.1kW 64.5 81
0.2kW 102.5 81
0.4kW 102.5 81
0.55kW 102.5 81

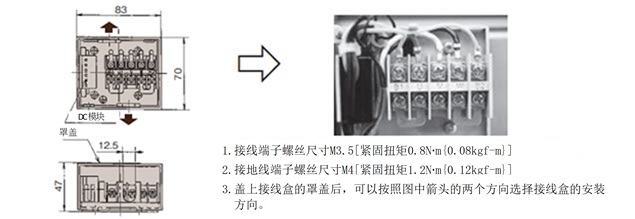

制动装置 制动装置
无制动器
马达输出 A P
0.1kW 102.5 104.5
0.2kW 119.5 104.5
0.4kW 119.5 104.5
0.55kW 119.5 104.5

2.电机输出功率:0.75kW [钢钣金]

端子尺寸 端子箱位置
无制动器 无制动器
无制动器
马达输出 A B C P
0.75kW 116.5 135 98 140
制动装置 制动装置
制动装置
马达输出 A B C P
0.75kW 161.5 135 98 140

3.电机输出功率:1.5kW~2.2kW [钢钣金]

端子尺寸 端子箱位置
无制动器 无制动器
无制动器
马达输出 A B C P
1.5kW 106.5 98 102 160
2.2kW 106.5 98 102 160
制动装置 制动装置
无制动器
马达输出 A B C P
1.5kW 191 135 98 155
2.2kW 191 135 98 155

4.电机输出功率:3.7kW [钢钣金]

端子尺寸 端子箱位置
无制动器 无制动器 无制动器
制动装置 制动装置 无制动器

5.电机输出功率:5.5kW [钢钣金]

端子尺寸 端子箱位置
无制动器 无制动器 无制动器
制动装置 制动装置 制动装置
