技术资料减速机伞齿轮箱选型
MD齿轮箱选型示例
选择示例1
一般选择
使用布局
操作条件
- · 一台通用电机（15kW x 4P x 60Hz）通过联轴器直接连接到电机，并从侧轴输入。
- ·十字轴一侧安装了P.C.D.100mm的链轮。
- ·负荷传动kW为10kW。
- ·在稍微带有冲击的负荷下，使用时间为10小时/天。起动停止12次/小时的间歇运行。
- ·速比为1:1。
使用氛围
- ·室内，通常温度30°C (无尘)
选项
- ·无特别说明 (标准品对应)
（1）确定使用系数
根据表 1，在运行条件下（负载有一定的冲击，每天 10 小时，每小时启动/停止 12 次），使用系数为 1.50。
（2）确定修正kW
修正kW = 10kW（负载传输功率 kW）× 1.50（使用系数）= 15kW 因此，修正kW为 15kW。
(3)确定大小
从传动功率表中选择满足修正kW = 15kW 和输入转速 1750 r/min的规格为 ED6M。
(4)检查径向载荷
(径向负荷施加于十字轴中央)
通过链条传动，根据表2得O.H.L系数f=1.0、径向负荷施加于轴中央时作用位置系数Lf=1。
根据径向负荷的确认公式及使用条件，
ED6M 横轴允许的径向载荷为 2303N > 1637N，因此可以在允许值范围内使用。
(5)确定型号
根据使用布局的轴配置、旋转关系、安装形式决定型号。
可以选择ED6M-1-R-Y。※请确认旋转方向。
选择实例2
线轴传动

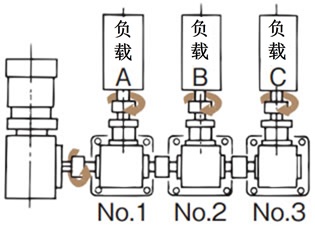

使用布局
操作条件
- ·负荷A·B·C均为245N·m的均匀负荷，使用时间为8小时/日
- - 输入转速为 300 r/min，所有减速比均为 1:1。
使用氛围
- ·室内，通常温度30°C (无尘)
选项
- ·无特别要求 (标准品可对应)
（1）确定使用系数
从表 1 可以看出，在运行条件下（均匀负荷，每天 8 小时），使用系数= 1.0。
（2）各MD齿轮箱的选择
1. 1号MD齿轮箱
- ·齿轮仅运行负荷A。→需要245N·m×1.0=245N·m以上的传动能力。
- ·十字轴驱动负荷A、B、C。→ (245N・m+245N・m+245N・m) ×1.0=需要735N・m以上的十字轴扭矩。
因此，根据传动功率表（参见产品页面）和横轴允许扭矩选择 ED10M。
[ED10M 传动能力 513N・m > 245N・m，十字轴允许扭矩 891N・m > 735N・m]
2. 2号MD齿轮箱
- ·齿轮只运行负荷B。→需要245N·m×1.0=245N·m以上的传动能力。
- ·十字轴驱动负荷B、C。→需要 (245N・m+245N・m) ×1.0=490N・m以上的十字轴扭矩。
因此，根据传动功率表（参见产品页面）和横轴允许扭矩选择 ED8M。
[ED8M 传动能力 331N・m > 245N・m，十字轴允许扭矩 627N・m > 490N・m]
3. 3号MD齿轮箱
- ·齿轮、十字轴均只运行负荷C。→需要245N·m×1.0=245N·m以上的传动能力、十字轴扭矩。
因此，根据传动功率表（参见产品页面）和横轴允许扭矩选择 ED8M。
[ED8M 传动能力 331N・m > 245N・m，十字轴允许扭矩 627N・m > 245N・m]
(3)确定格式
根据使用布局的轴配置、旋转关系、安装形式决定型号。
可选择No.1 ED10M-1-LR-O-Y
No.2 ED8M-1-LR-O-Y
No.3 ED8M-1-R-O-Y。
※请确认旋转方向。
