使用自由流通链时的注意事项

（1）建议输送机输送机长度为15米或更短。
（2）使用塑料滚子时，应避免在可能接触油或水的环境中使用。（这可能会降低其加速功能。）
(3)避免使托盘或工件掉落或从上方压住，以使链条受到冲击或压力。
（4）请勿在未润滑的情况下使用带塑料滚子的倍速链。如果未达到预期寿命，请考虑使用Lambda规格链条。
（5）钢辊必须涂油以防止摩擦系数异常增大。

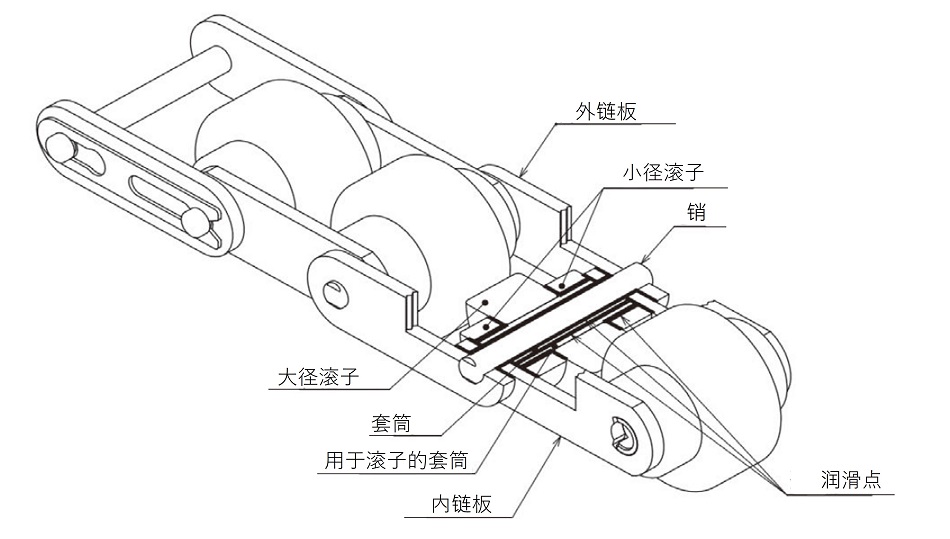

此外，如果由于长期老化导致链轮弯曲处或输送区域大小直径辊之间出现异常噪音，请在销轴和衬套之间以及大小直径辊之间涂抹 SAE 10 至 20 润滑油。使用喷油器或刷子涂抹润滑油，确保润滑油到达需要润滑的区域。如果因润滑油转移到搬运物上而导致问题，请擦掉粘附在辊子外周的任何润滑油。

lambda规格可抑制销~轴套间产生异响，请考虑在无法加油或讨厌加油的地方使用。

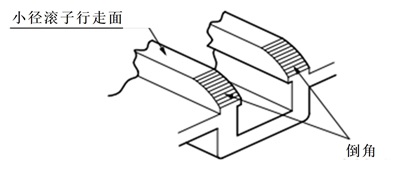

(6)运送侧框架端部上面的加工
请对链条的小直径滚子走行面进行倒角加工。
(7)大直径滚子承托
通过在从动侧端部安装“大直径滚子承托”，可防止倒角部的链条 (大直径滚子) 下沉。

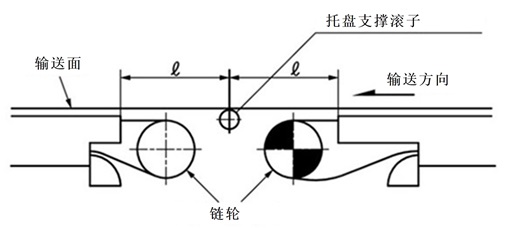

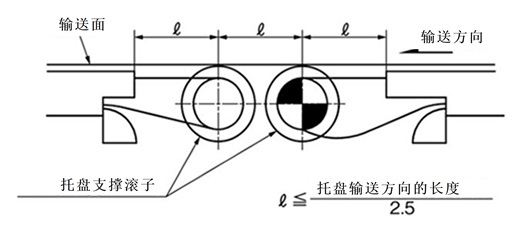

(8)输送机与输送机之间的处理 (直线移动)
为了以稳定的状态搬运托盘，请在输送机的移动部分安装自由辊或马达辊作为“托盘承载辊”。

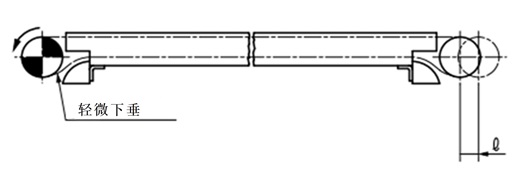

(9)收纸 (1)

收紧量ℓ =链节距x 2 +盈余长度

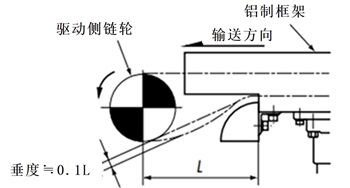

请在运行时使驱动侧链轮下部的链条稍微松弛 (松弛程度为跨度的10%左右) 。

松弛量变大的时候，请调整绷带或者缩短链子。

这是基于双速输送机设计文档的松弛。

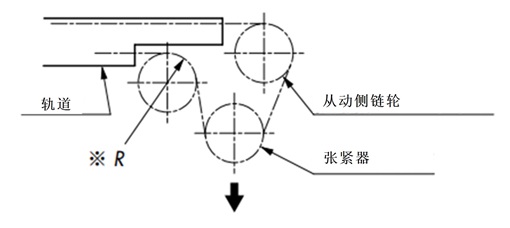

(10)张紧器(2)
如果前后都有传送带，并且您无法安装像上一页所示的收卷装置，请参考下图。

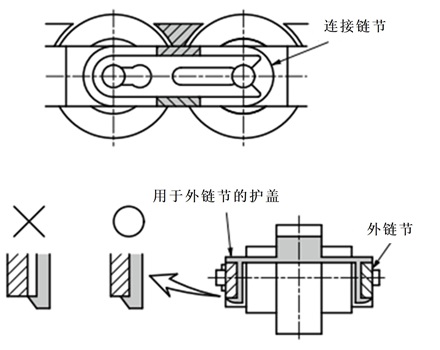

但是，对于带盖罩的倍速链，请确保 R 尺寸大于返回导向的 R 尺寸（参见尺寸图）。
(11)链轮与轴
驱动链轮...请以按键调整左右链轮的相位。
绑带链轮...无键 (自由) 左右分开的轴。
其他链轮...无键 (自由)

⚠请 注意，如果将搬运物直接放在链条上，大直径滚轮会在搬运物上留下痕迹。

*RF2030VRPUA 和 UB（聚氨酯衬里辊）的设计旨在即使搬运物直接放置在链条上，也能留下相对较少的辊痕。
