技术资料小型输送链选择

在制造和安装倍速链输送机时，请参考以下尺寸设计数据。

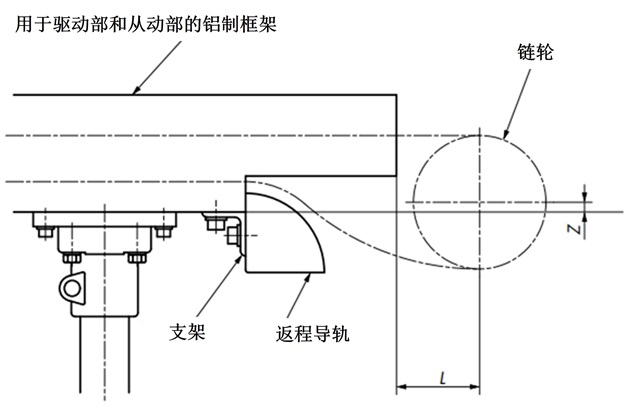

1.输送机两端和链轮的位置

コンベヤ両端部とスプロケットの位置
表16
尺寸和辊筒类型 导轨编号 Z L
RF2030VRP RF2030VRP-R2
RF2030VRP-R2S		 21.3 40
RF2040VRP RF2040VRP-R2
RF2040VRP-R2S		 14.7 50
RF2050VRP RF2050VRP-R2
RF2050VRP-R2S		 16.1 60
RF2050VRP-R2HS 76.2 60
RF2060VRP RF2060VRP-R2
RF2060VRP-R2S		 14.9 70
RF2080VRP RF2080VRP-R2S 24 100

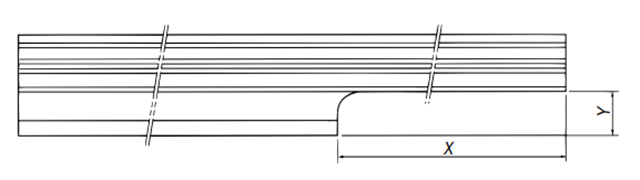

2.铝制框架的加工尺寸

表17的RF2050VRP-R2HS导轨没有驱动/从动部用铝框架。

请参照表17的尺寸对中间框架进行追加加工。

アルミフレームの加工寸法
表17
尺寸和辊筒类型 RF2050VRP
导轨编号 RF2050VRP-R2HS
X (驱动侧) 340
X (从动侧) 120
Y 30

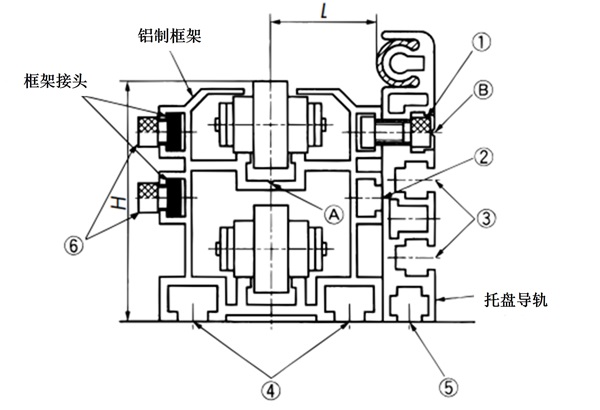

3.安装螺栓和输送机高度

取付ボルト・コンベヤ高さ
表18
框架 (1) (2) (3) (4) (5) (6) H L
RF2030VRP-R2
RF2030VRP-R2S		 M6×10 M6 M5 M6 M5 M6×8 61.5 14.5
RF2040VRP-R2
RF2040VRP-R2S		 M6×12 M6 M6 M8 M6 M6×8 68 28.5
RF2050VRP-R2
RF2050VRP-R2S		 M8×20 M8 M8 M10 M8 M8×10 82.5 36
※RF2050VRP-R2HS M8×20 M8 M8 M10 M8 M8×10 142.5 37
RF2060VRP-R2
RF2060VRP-R2S		 M8×20 M8 M8 M10 M8 M8×10 95 44.5
RF2080VRP-R2S M8×25 M8 M8 M10 M8 M8×12 130 47
  • 1) 铝制框架间的对齐
    以上图箭头 (A) 的V形槽为基准对齐位置，用表18 (4) 的螺栓固定在底座上。
  • 2) 铝制框架的连接
    对齐后，可用框架接头固定。
    ※实物之花纹等多少会略有差异。
  • 3）托盘导轨安装
    在图中箭头 (B) 指示的 V 形槽位置钻出所需尺寸的孔，并用表 18 (1) 中的六角螺栓将其固定。
  • 4) *上表中，铝制框架与托盘导轨之间的高度差为 60 mm。
    请在托盘导轨下方使用高度调节环。

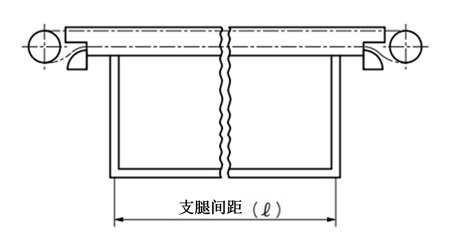

4.输送机脚间距

根据搬运物重量和表 19 所示的惯性矩进行确定。但是，无论惯性矩如何，设计框架连接时，应使其由支腿支撑。

コンベヤ脚ピッチ

脚间距的求法 (l)

脚ピッチの求め方
  • I=截面二次力矩 (cm 4) (参照表19)
  • W=装载质量 (kg/m)
  • δ=挠度 (2mm)
  • E = 7.0 × 10 3 (kg/mm 2)

注)由于2根链条并列使用，考虑到负荷不平衡，装载质量 (W) 采用装载质量的 (0.6W) 。

表19
分类 框架型号 截面二次力矩 (I)
cm 4
铝制框架 RF2030VRP-R2 17.127
RF2040VRP-R2 40.185
RF2050VRP-R2 84.039
RF2060VRP-R2 135.137
附钢导轨
铝制框架		 RF2030VRP-R2S 17.821
RF2040VRP-R2S 44.312
RF2050VRP-R2S 95.623
RF2050VRP-R2HS 442.093
RF2060VRP-R2S 171.761
RF2080VRP-R2S 360.726

※驱动、从动部用框架的截面二次力矩 (I) 也与上述相同。

5.带钢轨的铝制框架

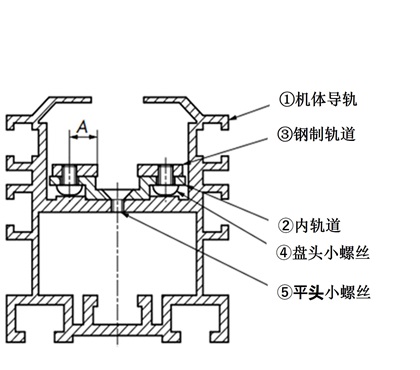

1)截面结构

RF2030VRP

断面構造

RF2040VRP～RF2080VRP

断面構造
框架型号 钢轨 (编号3) 钢轨安装螺丝
(商品编号4)
十字孔固定螺钉		 内侧导轨安装螺丝
(商品编号5)
十字孔SARA小螺丝
中间用 驱动从动用 尺寸
(板厚×宽)		 A尺寸
RF2030VRP-R2S RF2030VRP-R1SK, -R1SJ 3×13 4.75 M3×7 -
RF2040VRP-R2S RF2040VRP-R1SK, -R1SJ 3×13 8.4 M4×5 M4×6
RF2050VRP-R2S RF2050VRP-R1SK, -R1SJ 3×13 8.4 M4×6 M4×6
RF2050VRP-R2HS - 3×13 8.4 M4×6 M4×6
RF2060VRP-R2S RF2060VRP-R1SK, -R1SJ 3×13 8.4 M4×6 M4×6
RF2080VRP-R2S RF2080VRP-R1SK, -R1SJ 6×16 10.5 M5×8 M6×10

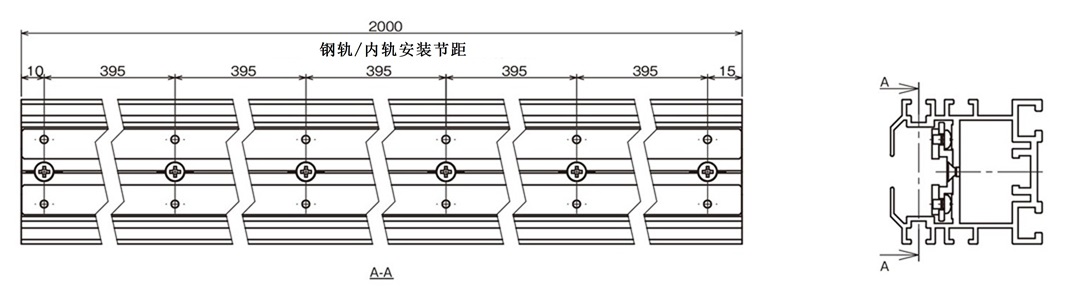

2)中间框架装配图

中間用フレーム組立図

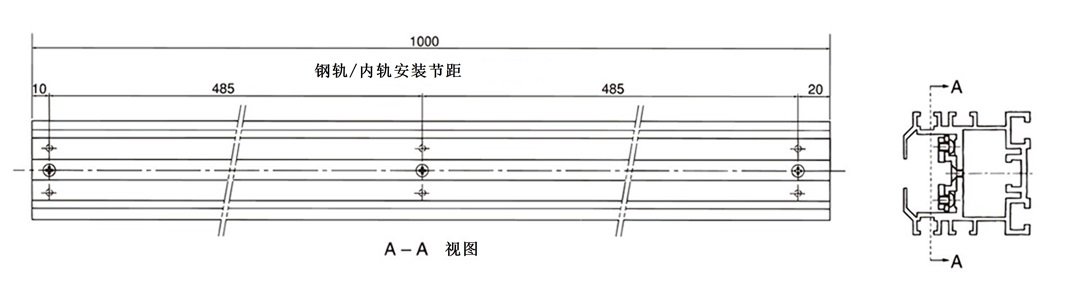

3)驱动部用、从动部用框架装配图

駆動部用、従動部用フレーム組立図
  • ·RF2050VRP-R2HS没有驱动从动部用框架。
  • ·上图中右端的下侧有刻痕加工。(RF2030VRP-R1K示例)

4)带钢轨的铝制框架使用注意点

  • 1.切割使用带钢轨的铝制框架时
    • (1)切断框架中央部分或螺钉部分以外的部分。
    • (2)移除剪切面上的毛刺等。
    • (3)在距离切断面15~30mm的地方，用螺丝固定钢轨和内轨、内轨和主体框架。
    • (4)加工全部以零件单体进行，完全去除加工产生的毛刺、毛刺等，进行再组装。45°切割部也请不要有出入。
  • 2.车架连结时
    车架连结后，钢轨的接合面若有落差(纵向/横向)时，请稍微倒角以避免链条的滚子卡住。
