技术资料离合器使用

MZ-C、MG-C系列（用于联轴器）的操作和使用

  • 1.凸轮离合器部分使用了MZ系列 (此处)、MG系列 (此处)，请参照各自的使用方法和使用方法。
  • 2.请将凸轮离合器安装在高速空转轴上。
  • 3. 订购时，请务必在产品页面结构图上，根据箭头（MZ-C、MG-C）方向，指定内环的啮合旋转方向。顺时针啮合为（RH），逆时针啮合为（LH）。
  • 4. 在两个轴上安装时，尽可能精确地对准中心。使用直尺对准两个链轮齿底，同时，在缠绕链条之前，检查两个链轮之间的间距是否符合各产品页面尺寸表中的尺寸 S。
  • 5. 润滑和处理联轴器方式与椿本滚子链联轴器相同。
  • 6.MG-C出厂时未封入润滑油，使用前请注入推荐润滑油。
  • 7.关于润滑和维护，请参照这里。
×
(可以通过拖动来移动)

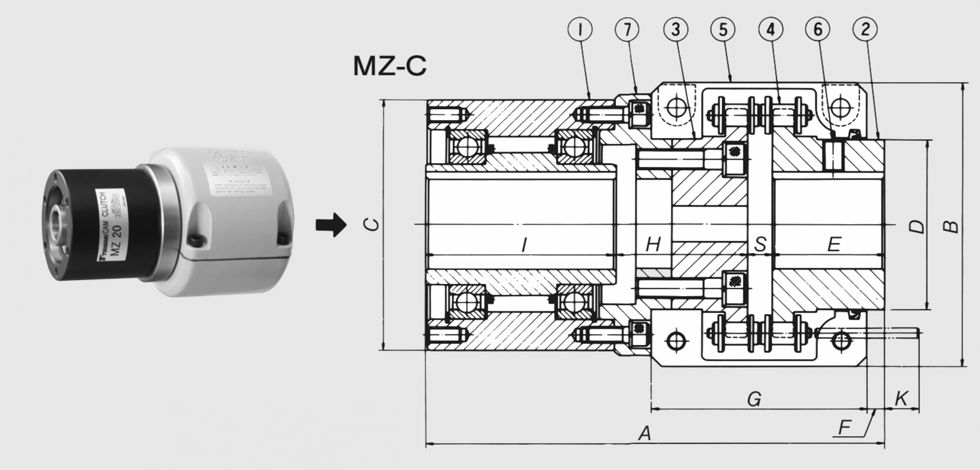

・MZ-C（联轴器型）

構造図
  • (1) MZ凸轮离合器
  • (2) 链轮A
  • (3) 链轮B
  • (4) 滚子链
  • （5）联轴器情况
  • (6) 弯头螺钉
  • (7) 适配器

订购时，请根据箭头方向确定内环镶嵌方向（RH）或左侧镶嵌方向（LH）。

×
(可以通过拖动来移动)

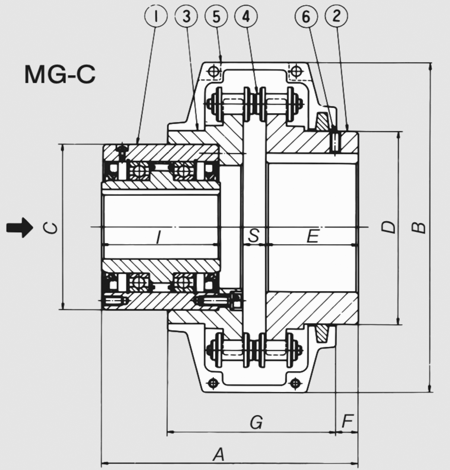

・MG-C（联轴器类型）

構造図
  • (1) MG凸轮离合器
  • (2) 链轮A
  • (3) 链轮B
  • (4) 滚子链
  • （5）联轴器情况
  • (6) 弯头螺钉
  • (7) 适配器
