技术资料离合器使用
MI系列小心操作

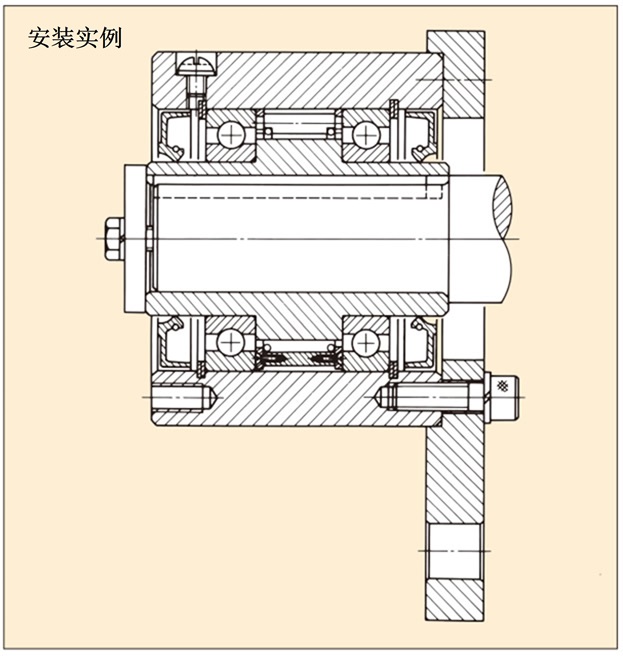

- 1. 将摆臂或其他部件连接到外环时，确保其与外环外周长 B 尺寸（此处）接触，并使用强度等级为 10.9 或更高的螺栓将其牢固地连接到外环末端的螺纹孔中。我们建议入口部分的公差为 H6 或 H7。
- 2.建议轴径公差为h6或h7。
- 3.键必须是平行式键 (MI750以上产品附带键交付)，并避免使用键天花板。
- 4.请使用2种JIS B1301-1959 (以前称为JIS) 平行键。(MI750以上是高度为特殊尺寸的键，所以附带有键。另外，相对于轴的键的槽深请按照JIS进行。)但是，轴径与关键尺寸的关系也有不符合JIS的情况。
- 5. 安装到轴上时，应向内环端面施力，切勿击打外环。
- 6. 用于分度时，请注意以下几点以提高进给精度。
- （1）在轴端使用端板，充分拧紧内环端面，并确保键和键槽完全对齐。
- (2)请同时使用制动器和防止逆转用凸轮离合器。如果期望精度相对粗略，则可以选择其中一个。
- 7.使用满载或接近容许最大扭矩时，建议使用调质或淬火的键和轴。(MI750或更高版本附带的密钥是淬火密钥。)请同时确认轴强度。
- 8.凸轮离合器承受推力负荷时，请另外设置承受推力负荷的装置。
- 9.出厂时未封入润滑油，使用前请注入推荐润滑油。
- 10.关于润滑和维护，请参照这里。
