• 1.轴径推荐为h6或h7。
• 2.关键点必须是平行关键点，并且应避免使用关键点的天花板。请使用JIS B1301-1996 (新JIS) 平行键 (普通型) 。
• 3. 安装到轴上时，应向内环的端面施力，切勿击打外环。
• 4.在投球机上使用的情况下，请在臂轴上安装平衡重，与臂保持平衡。不平衡的话，有时会产生很大的振动负荷。
• 5.请在扭矩臂的固定部分使用橡胶等缓冲材料，以便能够吸收振动负荷。
• 6.安装参考图、使用方法请参照以下内容。
• 7.关于润滑和维护，请参照这里。

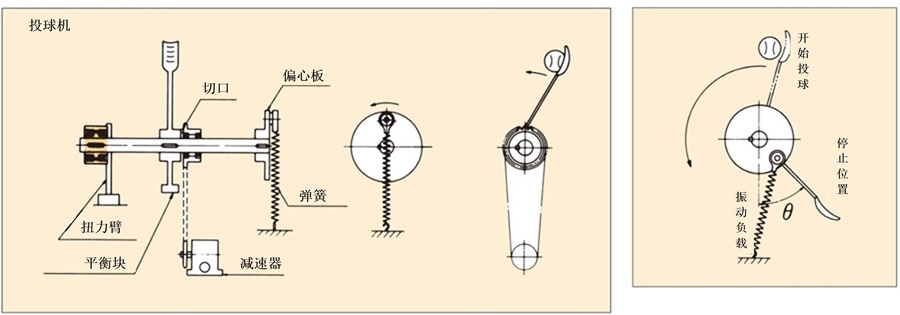

承受反复冲击载荷的止逆

防止反复施加瞬间冲击振动载荷 (如弹簧反作用力) 的逆转的用法。用于网球机和投球机等的就是其代表性的例子。

由于减速电机的运转，链轮（带轴承）不断旋转，链轮侧面有爪子，这些爪子与臂轮毂端面爪子接触，向上推动臂。

弹簧的一端连接到偏心板 (关键点固定在轴上)，随着臂轴的旋转而拉伸，在到达上止点后迅速收缩。此时，手臂将球抛出。

即使在投掷完成后，手臂也会通过惯性旋转到一定角度 (θ)，同时通过下止点伸展弹簧。最近凸轮离合器一直空转。

旋转到θ度的臂在弹簧的收缩力的作用下，会急剧逆转，但凸轮离合器会咬合，防止其逆转。

此时产生的反向扭矩是脉冲振动扭矩，这是止逆在反复受力时的负载特性。

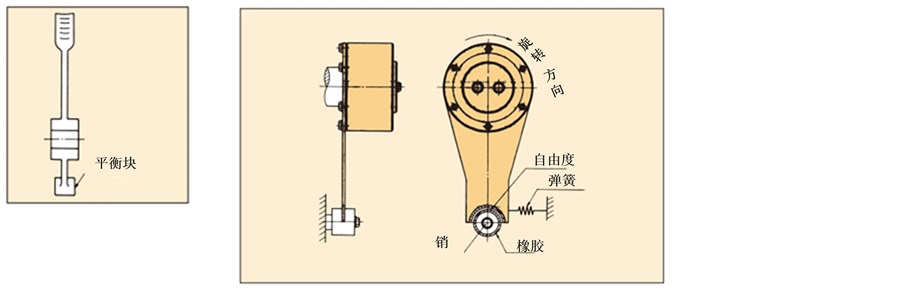

注意事项

请在臂轴上安装平衡配重，保持动平衡。一直不平衡的话，凸轮离合器啮合的时候会发生过度的振动。为了使反转扭矩作用时的冲击最小，请注意以下事项。

• (1)将扭矩臂前端固定在框架上的部分，请加入橡胶等缓冲材料，以吸收振动负荷。
• (2)扭矩臂的前端不要用螺栓等完全固定，请保持自由度。如果完全固定，凸轮离合器内可能会出现扭曲，从而导致损坏。
• (3)为了始终将扭矩臂前端承受反转扭矩的面与缓冲材料之间的间隙保持在最小限度，请利用弱弹簧等给扭矩臂施加反转方向的力矩。
