LD系列使用注意事项
- 1. 我们建议与外环连接的皮带轮等的内径公差为 H6 或 H7。
- 2. 凸轮和滚子结构意味着内置滚子轴承。安装或拆卸内环时，请轻柔操作，以免滚子脱落。
- 3. 将轴承安装到轴上时，对内环端面施加压力，然后轻轻地将其插入。此时，注意不要让轴承从外环中掉出来。
- 4. 为防止外环左右移动，请制作并安装一个垫片（尺寸见此处）。如果垫片未安装，凸轮离合器的外环会左右脱落。

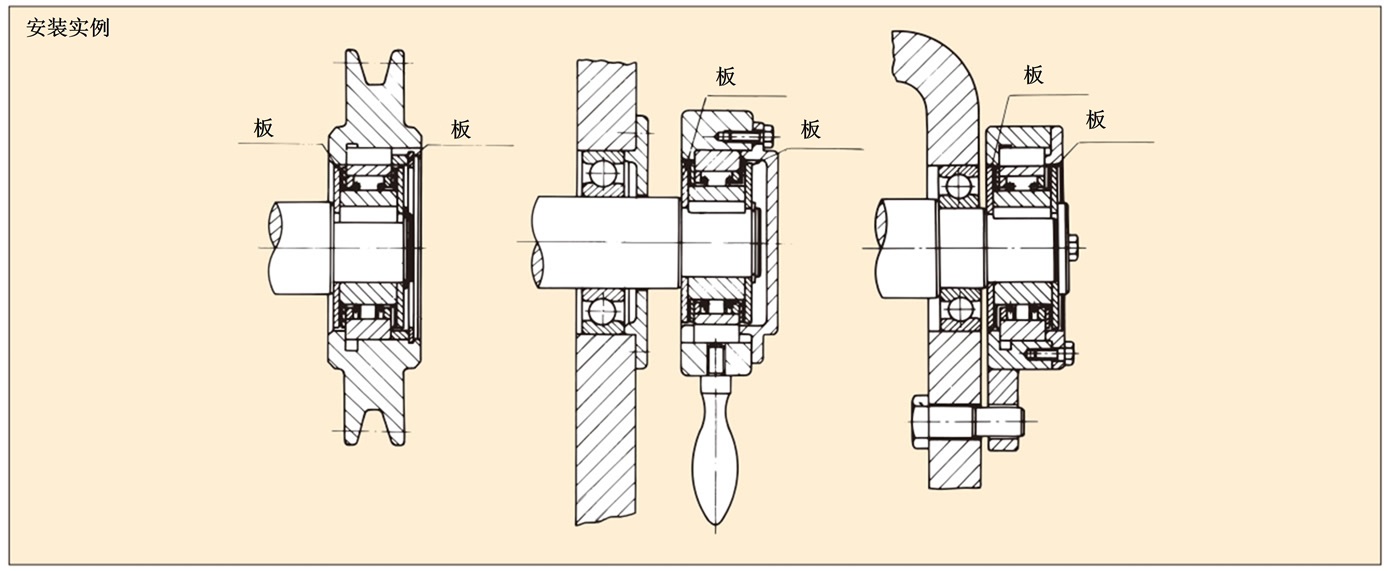

- 5.请在金属板和金属推力之间涂上润滑脂。(参照安装实例)
- 6.凸轮离合器承受推力负荷时，请另外设置承受推力负荷的装置。
- 7.空转中施加超过容许值的径向负荷时，请在两侧组装轴承。
- 8.装入凸轮离合器的轴承在产品页的尺寸表中记载有凸轮离合器外径和相同外径的轴承。
- 9. 使用 JIS B1301-1959（旧 JIS）平行键 2 型。请注意，外环键的尺寸与 JIS 中规定的轴径和键之间的关系不符。
- 10.关于润滑和维护，请参照这里。
×
(可以通过拖动来移动)
板推荐尺寸
| 尺寸 | t | Φd | ΦD |
|---|---|---|---|
| LD04 | 2 | 10 | 40 |
| LD05 | 2 | 14 | 45 |
| LD06 | 3 | 20 | 52 |
| LD07 | 3 | 25 | 62 |
| LD08 | 3 | 30 | 70 |
