技术资料离合器使用
BS系列使用注意事项
- 1.一种输送机、泵等的低速轴防反转专用凸轮离合器。
- 2.润滑方式和防尘对策
|
BS30～BS135 |
BS160～BS350 |
| 润滑规格 |
已封入润滑脂。
不需加脂。 |
润滑脂润滑型每年更换1次润滑脂就足够了。 |
| 防尘措施 |
·双唇油封 |
·防尘板
・双层唇油封 |
- 3. 安装前，务必检查BS凸轮离合器内环旋转方向（内环端面上的箭头）与输送机的旋转方向是否一致。
- 4. 使用强度等级为 10.9 或更高的螺栓将扭矩臂牢固地连接到 BS 凸轮离合器本体上。同时，确保与扭矩臂外环端面接触的表面平整且无污垢等，以便在拧紧螺栓时获得足够的摩擦力。
- 5.建议轴径公差为h7或h8。

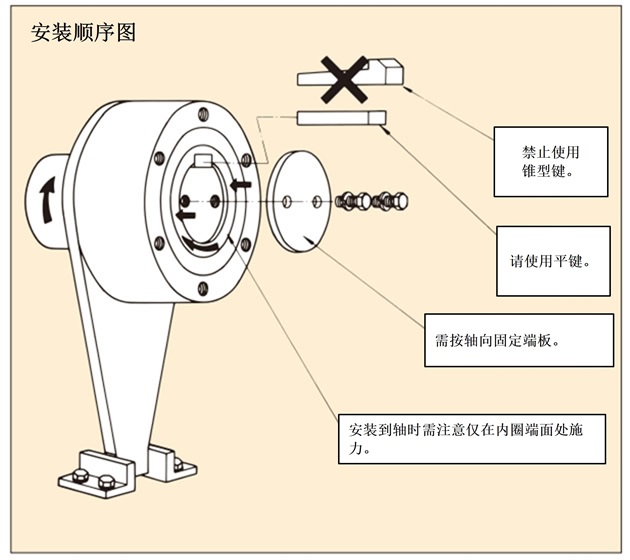

- 6. 将BS凸轮离合器安装到轴上时，务必对内环端面施力。切勿用铁锤直接敲击内环端面，也不要对外环、油封或防尘板（油脂密封）施力。
- 7.在轴上安装时，必须使用平行键，并用端板固定。请绝对避免使用输入键等利用键的天花板。否则可能会损坏凸轮离合器。
- 8.在轴的旋转过程中，扭矩臂的尖端会在一定程度上沿轴方向摆动。扭矩臂的前端只在旋转方向上止转，在轴方向上保持充分的自由度，容许上述轴方向的摆动。(参照安装图) 如果完全固定扭矩臂前端，凸轮离合器内部会出现卡槽，可能会导致损坏。

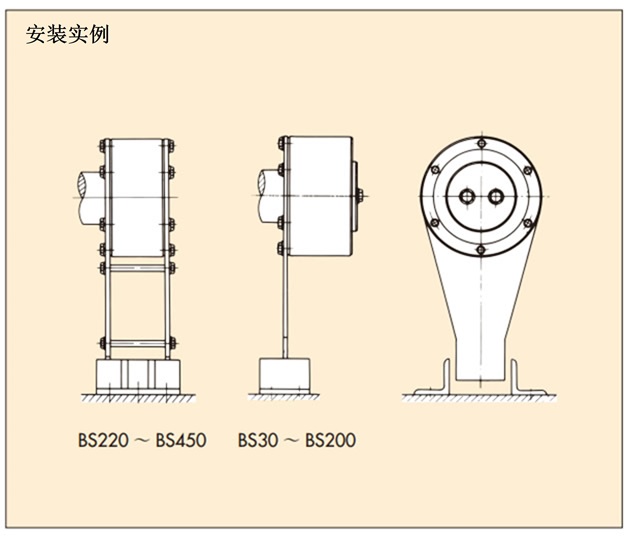

- 9.BS30~BS200的力矩臂单侧一只就足够了，但BS220~BS450请使用两侧臂，使着力点不偏向任何一侧，位于中央。
- 10.BS凸轮离合器专用扭矩臂及安全套也进行了标准化，请使用。
- 11.关于润滑和维护，请参照这里。

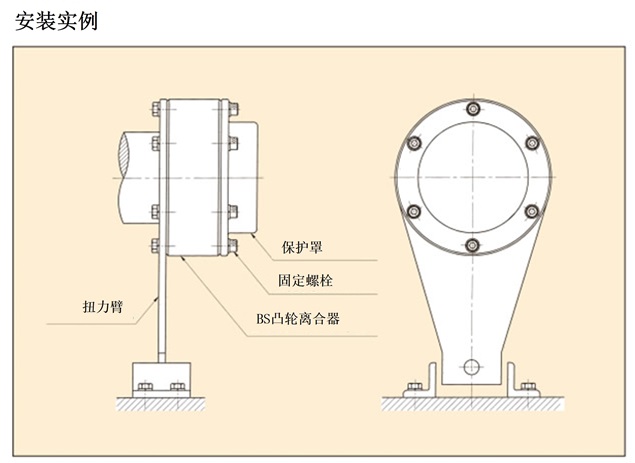

BS系列安全罩使用注意事项
- 1.安装到BS凸轮离合器上时，请使用附带的六角孔螺栓和弹簧垫圈可靠地安装。
- 2.请将安全盖安装在扭矩臂的相反侧。
- 3. 详情请参阅使用使用说明书。
- 4.本套为安全套专用，不能作为储油器使用。
