BB系列使用注意事项

1 BB-1K-K 型的轴配合尺寸为间隙配合，外壳配合尺寸为过盈配合。扭矩通过外壳和轴之间的接缝传递，因此外壳尺寸和壁厚必须符合产品页面上的推荐尺寸。接缝不足可能会妨碍扭矩传递。
2. BB-2K-K 型轴承与轴杆为间隙配合，与壳体为中等配合。请使用随附的扳手将其固定到位。
3. 将链轮或齿轮安装到壳体中时，均匀地向外环施加压力，将 BB-1K-K 型压入，并使用随附的键固定 BB-2K-K 型。

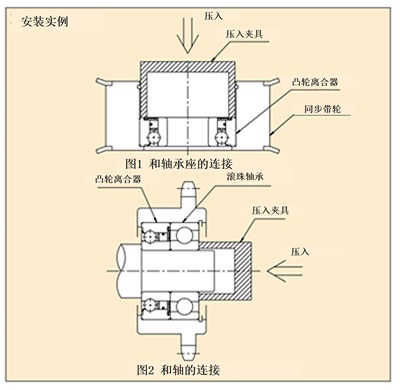

此外，切勿用锤子或其他物体敲击离合器。此时，请插入另一个滚珠轴承（见图1）。
4.安装到轴上时，请使用附带的专用键进行固定。请绝对避免使用输入键等利用键的天花板。
5. 键和键槽的标准是 DIN6885.3。但是，BB25-1K-K 和 BB25-2K-K内环侧的键槽深度比标准值浅 0.5 mm。因此，轴侧的键槽深度应加深 0.5 mm。BB40-1K-K 和 BB40-2K-K内环侧键和键槽的标准是 DIN6885.1。
6.如果凸轮离合器内部混入异物，可能会损坏凸轮离合器的功能。请小心操作，并采取充分的防尘措施。
7. 本产品已预先填充润滑脂（EXXON MOBILE Beacon 325J），可立即使用。适用环境温度范围为-30℃至80℃。
8.使用润滑油时，请冲洗掉润滑脂后再使用。机油品牌请参照这里。油面请保持在轴心以上。
9.含有极压添加剂的油、润滑脂会导致离合器打滑，请绝对不要使用。

1. BB-2GD 型轴承采用压入安装，通过提供适当的过盈量来实现轴承和离合器的功能。务必按照各产品页面上列出的推荐尺寸加工轴和壳体。过盈量不足可能会阻碍扭矩传递。
2. 将链轮或齿轮安装到壳体中时，外环施加压力将压入。同时，插入另一个滚珠轴承（见图1）。
3. 将壳体（离合器已安装）安装到轴上时，在对离合器内环施加负载的同时压入（参见图 2）。
4. 将凸轮离合器同时压入入壳体和轴上时，避免仅对内环或外环施加压力。此外，避免用锤子或其他物体敲击离合器。
5. 本产品已预先填充润滑脂（EXXON MOBILE Beacon 325J），可立即使用。适用环境温度范围为-30℃至80℃。

1 与轴的配合为间隙配合，与外壳的配合为过盈配合。扭矩通过外壳和轴之间的接缝传递，因此请务必确保外壳尺寸和壁厚符合产品页面上给出的推荐尺寸。接缝不足可能会影响扭矩传递。
2. 将链轮或齿轮安装到壳体中时，应均匀施力于外环，将压入。同时，避免用锤子或其他物体敲击离合器。此时，插入另一个滚珠轴承（参见图1）。
3.安装到轴上时，请使用附带的专用键进行固定。请绝对避免使用输入键等利用键的天花板。
4. 键和键槽的标准是DIN6885.3。但是，BB25-2GD1K-K内环上的键槽深度比标准值浅0.5mm。因此，轴上的键槽深度应加深0.5mm。BB40-2GD1K-K内环键和键槽的标准是DIN6885.1。
5. 本产品已预先填充润滑脂（EXXON MOBILE Beacon 325J），可立即使用。适用环境温度范围为-30℃至80℃。
