技术资料 传动链 滚子链的操作

4.滚子链的布置和安装

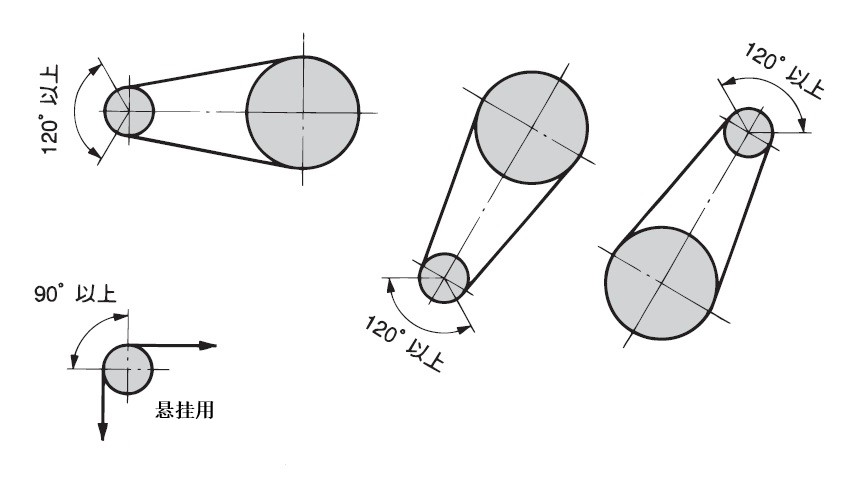

4.1速比和卷绕角度

滚子链传动的速比以7:1为宜,但仅在极低速时可达到10:1左右。另外,小链轮与链条的缠绕角度必须在120°以上。

但是,悬挂用的情况下需要90°以上。

卷绕角度

图13.卷绕角度

4.2轴间距

最短距离是两个链轮的齿不接触的距离。最理想的两个轴之间的中心距离约为所用滚子链间距的30~50倍。

但是,施加变动负荷时,以20倍以下为宜。

4.3松弛量

1.滚子链传动不需要V带或扁皮带传动的初始张力。

一般滚子链使用时要有适当的松弛。如果滚子链拉得过紧,则销子和衬套之间不会形成油膜,从而加速滚子链和轴承的损坏。
此外,过度松弛会使滚子链产生振动或咬入链轮,从而损坏滚子链和链轮。

松弛例子

图14.松弛示例

2.滚子链条传动时,尽量将下侧作为松弛侧。

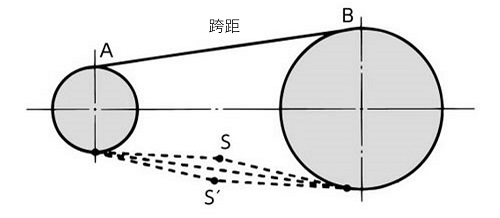

适当的松弛量是指,当您手动将松弛边的中心垂直移动时,距离 SS' 约为跨度 AB 的 4%。
(例如,如果跨距为 800 mm,则松弛量为 800 mm x 0.04 = 32 mm。)

在以下情况下,该值应为2%左右:。

  • ·垂直传动或接近垂直传动时
  • ·轴间距离大于1m时
  • ·重载下经常启动时
  • ·突然逆转时
松弛量

图15.松弛量

3.滚子链在开始使用后的数十小时内,根据各部接触面的适应性可伸长0.05%左右。

因此,可能需要调整滚子链的松弛量。
可用张力装置调整时,请使用。如果没有张紧装置,请移动轴承以调整松弛量。链条很好地融合的话,伸展性就会变小。

4.4轴的平行度和水平度

链轮的安装精度影响滚子链的顺畅运动,影响滚子链的寿命。

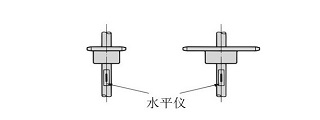

1.用水准器测出轴的水平度。

将精度调整为± 1300

轴的水平度

图16.轴的水平度

2.按比例计算轴的平行度。

将轴的平行度调整为± 1300A-BL

轴平行度

图17.轴的平行度

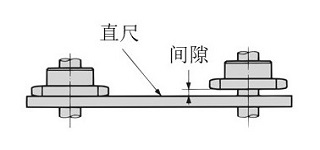

3. 使用能够测量平面平行度的工具,例如直尺或Easy Laser仪,调整一对链轮,使它们位于同一平面上。根据链轮的中心距,安装它们以获得以下数值。

  • 至1m:±1mm
  • 1~10m:±轴间距离 (mm)1,000
  • 10m以上:±10mm
链轮对齐

图18.链轮的对准

链轮通过动力锁、锁定链轮或键固定在轴上。
可能还需要调节部件,例如调节环和定位螺栓。

4.5放置

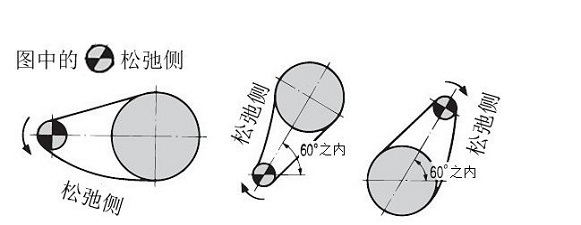

1.一般布置

滚子链传动的配置,连接两个链轮中心的线接近水平比较理想。在接近垂直的配置中,滚子链条稍微伸长也容易脱离链轮,因此请使用惰轮或张紧器。倾斜角度应尽量设置在60°以内。

常规展开

图19.一般布置

2.放置注意事项

·上侧为松弛侧时

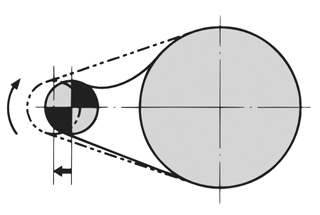

中心距离短的情况下,移动轴承延长链轮的中心距离,调整为有张力。

中心距离短的调整示例

图20.中心距离短的调整示例

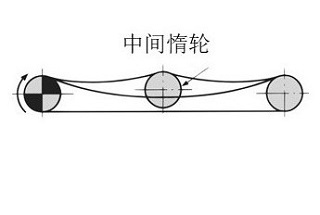

中心距离长的情况下,从松弛的内侧插入中间导轮,接住滚子链。

中心距离较长时的调整示例

图21.中心距离长的情况下的调整示例

·链速度快,施加变动负荷时

滚子链的固有频率与从动机的冲击周期或滚子链的弦状运动 (多边形运动引起的滚子链的上下运动) 同步,有时会引起滚子链振动。

在这种情况下,为了防止振动,可用导向止动器 (NBR、超高分子聚乙烯制) 等止动装置抑制振动。

防振示例

图22.防止振动的示例

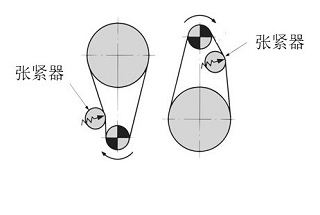

·中心线垂直

安装可自动调整多余松弛量的张紧器,确保与链轮啮合。当驱动轴位于下侧时尤其需要。

垂直传动的调整示例

图23.垂直传动情况下的调整示例

4.6曲线链的安装

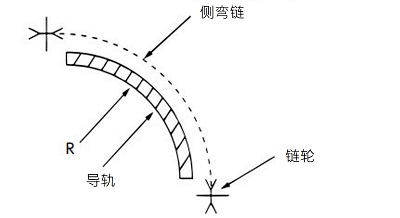

1.安装导轨

弯曲链条比RS滚子链有更大的活动自由度,因此链条上设有导向装置,以确保其与链轮直线啮合。

防振示例

图24指南图

2.最小横向弯曲半径 (r)

安装导轨时,使导轨的R尺寸大于或等于下表所示的最小横向弯曲半径。

品名 最小侧向弯曲半径(r)
RS40-CU-1 350
RS50-CU-1 400
RS60-CU-1 500
RS80-CU-1 600
RS40-LMCCU-1 400
RS50-LMCCU-1 500
RS60-LMCCU-1 600
品名 最小侧向弯曲半径(r)
RS40-CUSS-1 400
RS50-CUSS-1 500
RS60-CUSS-1 600
RS80-CUSS-1 800
