技术资料电缆拖链- 专用可动电缆电缆拖链机 - 操作注意事项
使用注意事项
环状电缆的引出方法
确保沿缠绕方向拉出环形电缆，而不是从环的顶部螺旋拉出。

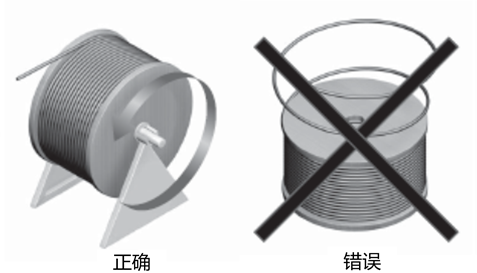

卷线电缆的引出方法
卷线缆线不能呈螺旋状拉出，请使用轴等将卷线垂直放置，拉出时不要使缆线扭曲。
电缆拖链内部的正确布置方法
- - 将电缆插入电缆拖链时，确保电缆拖链足够宽，以便水平排列电缆，并用隔板将它们隔开。
- - 在布置电缆拖链时，要充分考虑左右质量平衡。
- - 电缆与电缆拖链或隔板之间的最小间隙必须为电缆外径的 10% 或 2 mm，以较大者为准。

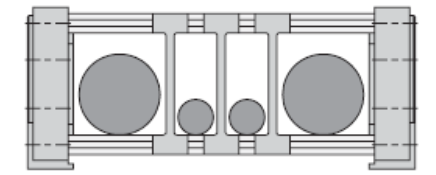

■正确数组

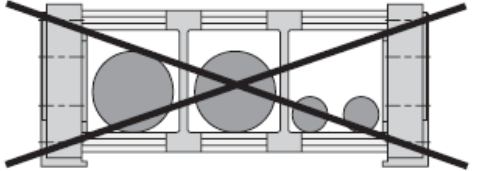

■错误数组

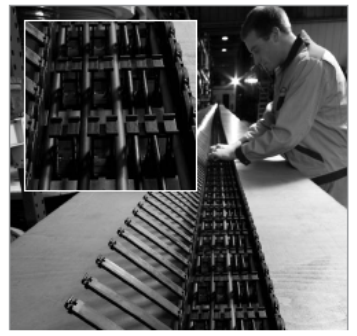

如何将电缆连接到电缆拖链
- ·敷设电缆时，不要产生张力或扭曲。
- - 请勿将电缆捆扎或固定在电缆拖链内。
在电缆拖链的移动端进行固定（夹紧）。
将移动端移动到自由跨距长度最短的位置，并用移动端夹紧电缆。
调整电缆拖链内的电缆长度
将活动端移至无支撑长度最长的位置，调整电缆拖链长度，使其能够自由移动而不扭曲，使其略微松弛（使其略微高于电缆拖链的内表面），以免在电缆载体的弯曲部分内被拉扯或压向外表面。
在电缆拖链的固定端进行固定（夹紧）。
再次检查电缆是否没有张力，然后将电缆夹在电缆拖链的固定位置。
与空气软管和液压软管的布线
空气软管和油压软管等和电缆一起配线的话，电缆会被软管压坏或压住，从而降低电缆寿命。请务必设置隔板，区分电缆和软管进行配线。
