通过升降、旋转的复合方案，大幅削减设计制作所需的工时
销齿传动组件，Lift Master，减速机
课题
减少工时，实现自动化
行业
其他
用途
旋转/减速，直线运动
产品
减速机、销齿传动、直线作动机
概述

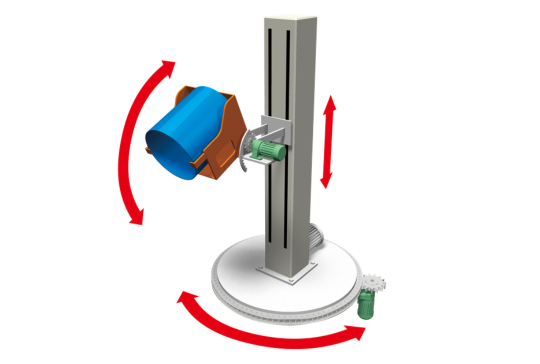

物料装载过程中使用的储罐升降、旋转和倾斜装置采用Lift Master、销齿传动组件以及各操作所需的齿轮电机。
装有物料的罐体由Lift Master升起和降下至预定高度，销齿传动组件旋转设备的底座并倾斜罐体。
这使您可以配置一系列机构，以调整水箱高度、改变水箱方向并使水箱倾斜以适应输入位置。
通过将升降部、回旋部、倾倒部的各驱动部统一选定为帽檐产品，简化了装置布局，减少了设计制作的工时。
课题
在用于升降，转动和倾斜水箱的装置中，需要组合多个驱动部件，并且设计检查趋于复杂。
此外，在此考虑中，有必要在有限的空间内使布局简单，不易干扰外围设备。
采用的产品
销齿传动组件
销齿传动组件非常适合容器的旋转和反转机构。
与齿轮相比，可以进行柔性安装。此外，由于可以通过分割分段方法制造任意尺寸，因此设计自由度更大。
Lift Master
内置螺丝和导轨的悬臂式升降机。
无需组装便可放置皮条，大受好评。
您可以选择滚珠丝杆或梯形螺杆，并且还提供防坠落措施。
减速机
我们提供三种齿轮类型：斜齿轮、准双曲面齿轮和蜗轮蜗杆。您可以根据自身需求选择最合适的电机规格、轴系配置（平行/直交轴）和输出轴形状（实心/空心）。
产品采用的效果
由于我们能够从椿本产品中选择所有用于升降、回转和倾斜的驱动部件（包括Lift Master、销齿传动组件和减速机，因此我们能够大幅减少设计和制造设备所需的人工时。
此外，通过采用Lift Master，储罐提升部分被设计成纤细的垂直结构，从而实现了简单的布局，最大限度地减少了对周围设备的干扰。
椿本将全力帮助您解决贵公司的困难。
无论您有什么烦恼，请随时联系我们。
