甘蔗收获机

甘蔗输送机

蔗渣载体

甘蔗升降机

中间载体

蔗渣磨床

扩散器系统

其他设备

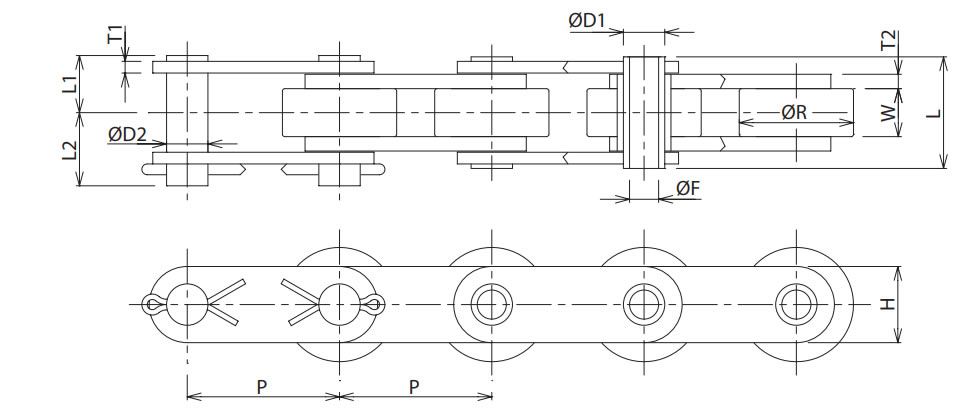

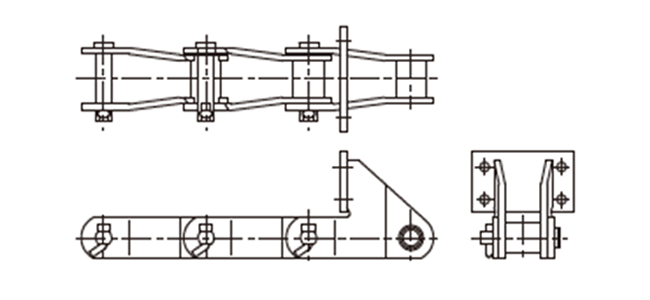

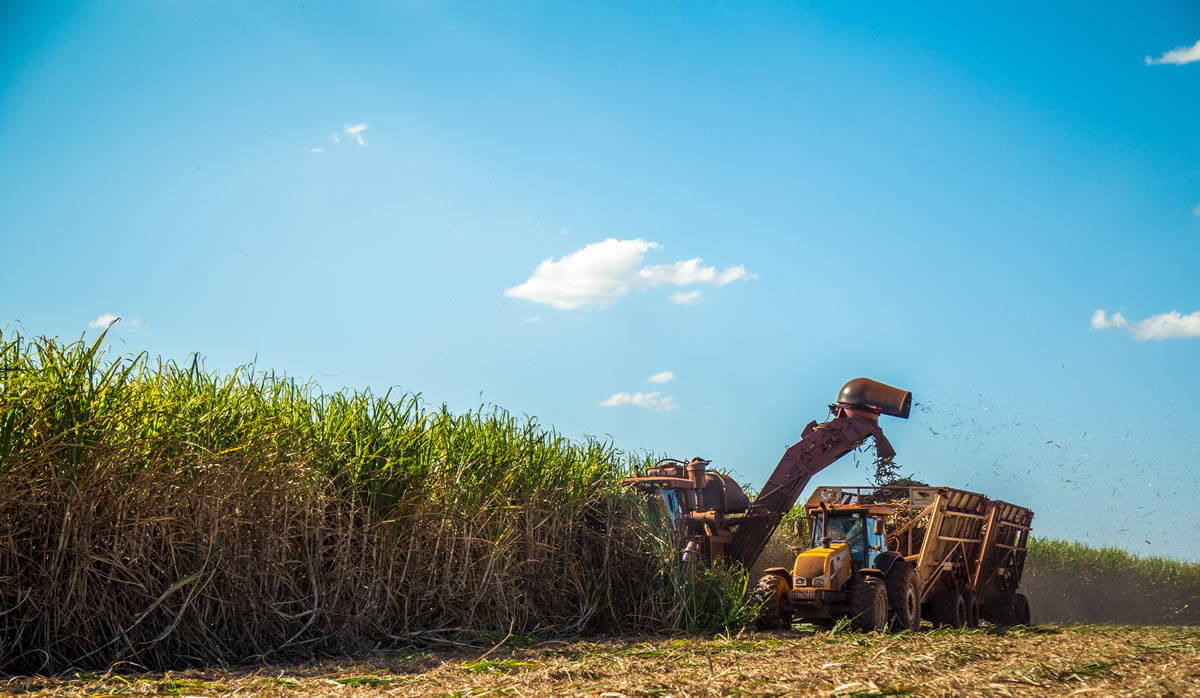

甘蔗收获机

本公司的凯恩收割机连锁店是在取得ISO认证的制造基地，以椿本独特的严格设计和品质标准为基础制造而成的。

所有元件都经过喷丸处理，并对整个链进行静态预加载，以提高耐磨性。
因此，即使在砂土和纤维碎屑较多、负荷变动较大的甘蔗农场的严酷作业环境中，也能发挥优异的耐磨损性和长寿命。

单位 (上层) :mm
单位 (下层) :英寸
Chain No. P R W T1 T2 H D1 D2 F L L1 L2
RF264HP 50.8
2.00		 38.1
1.50		 16
0.63		 3.9
0.15		 4.8
0.19		 25.4
1.00		 13.8
0.54		 13.8
0.54		 9.7
0.38		 37.2
1.46		 19.05
0.75		 24.4
0.96

有关产品的更多信息，请单击此处

联系表单

泥浆输送链

本公司以在湿润环境下使用为前提设计的泥浆输送机链种类丰富，应有尽有。
为提高耐腐蚀性及耐磨损性，备有不锈钢销钉及衬套款式等可应对恶劣条件的规格。
另外，根据用途或设备条件，可个别对应追加尺寸或其他系列。

单位 (上层) :mm
单位 (下层) :英寸
Chain No. P B W T H D
BOP152.4 152.4
6.00		 31.75
1.25		 61.9
2.44		 9.7
0.38		 38.1
1.50		 19.5
0.77

有关产品的更多信息，请单击此处

联系表单

甘蔗输送机

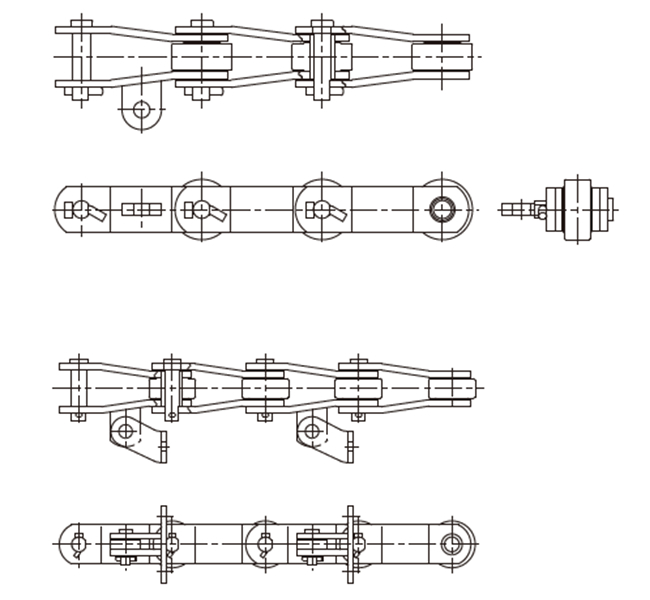

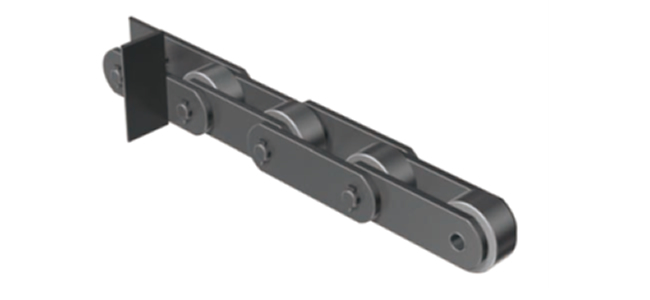

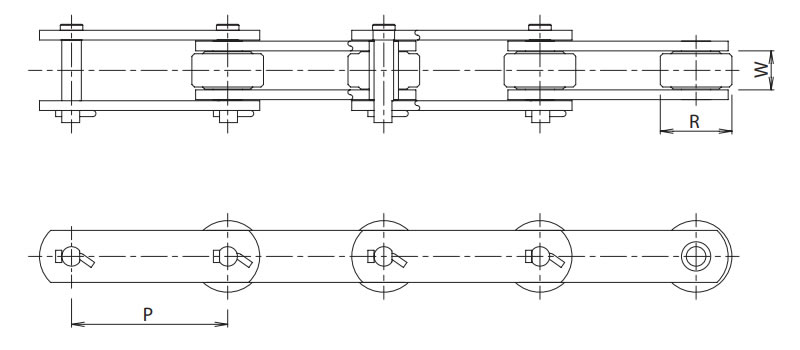

锥形载体链

即使在糖厂内，也会在特别恶劣的条件下使用锥形运输链。
椿本CHIAIN备有各种具有优异耐久性和耐磨损性的护套链条。
根据用途条件，进行最适合的材料选定和热处理，提供确实符合现场要求的规格。

单位 (上层) :mm
单位 (下层) :英寸

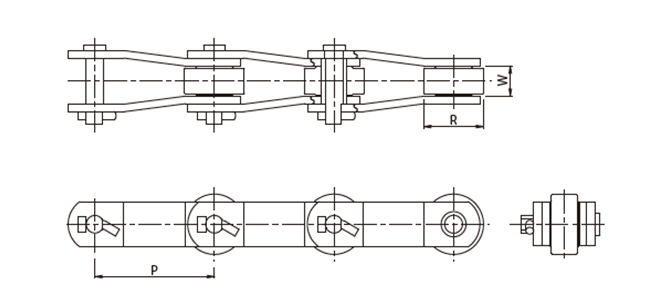

Chain No. P R W
RF205 78.11
3.075		 31.8
1.25		 37.1
1.46
RF2188 101.6
4.00		 44.45
1.75		 31.6
1.24
RF0904 101.6
4.00		 50.8
4.00		 29.4
1.16
RF1113 102.6
4.039		 50.8
4.00		 31.6
1.24
RF2124 152.4
6.00		 69.9
2.75		 37.1
1.46
RF0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RF2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF2198A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF09063 152.4
6.00		 76.2
3.00		 36.5
1.44
RF2315 228.6
9.00		 76.2
3.00		 43
1.69
RF2129 228.6
9.00		 82.5
3.25		 37.1
1.46
附件

有关产品的更多信息，请单击此处

联系表单

蔗渣载体

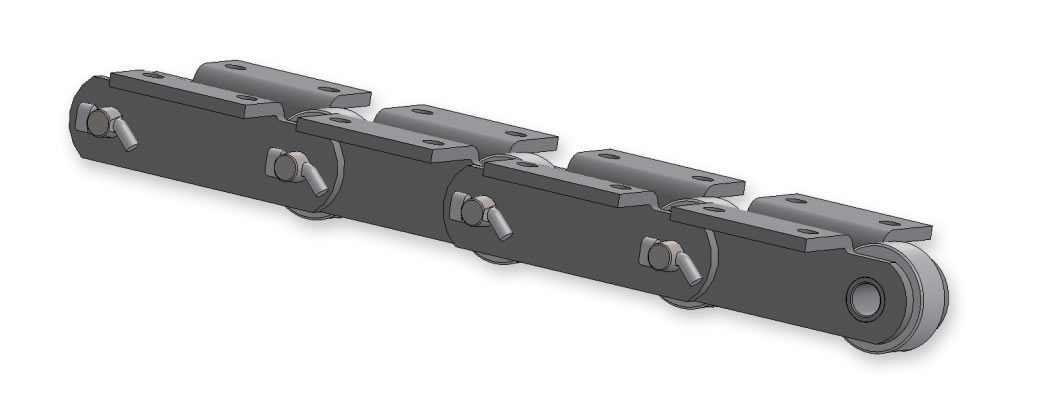

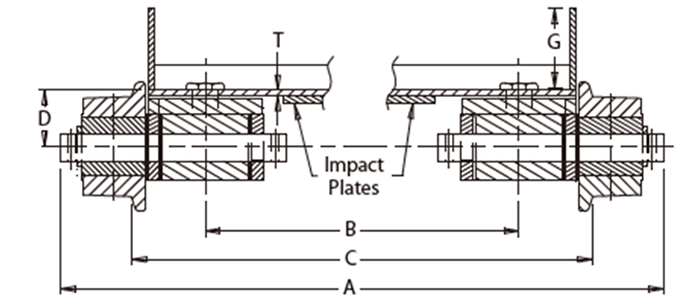

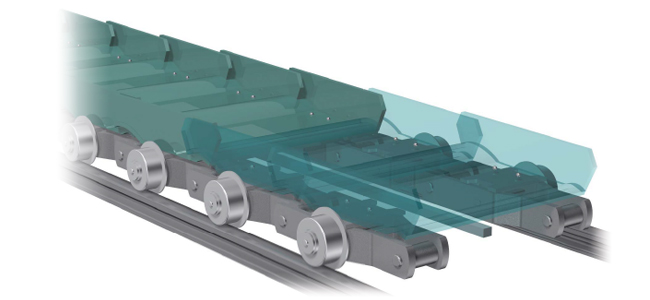

带侧置滚子的甘蔗渣输送链

独特的外辊结构简化了维护工作。采用在轴承面稳定维持薄润滑膜的设计，为延长系统整体寿命做贡献。

此外，通过设计滚轮的布置，可以仅更换损坏的滚轮而无需拆卸整个系统。
这有助于减少不必要且昂贵的停机时间。

单位 (上层) :mm
单位 (下层) :英寸
Style Chain No. Pitch Width Centerline Chain to Top of Pan Bead Base Dimension Pan Thick. Max. Work Load kg (Lbs.) Weights/Lbs.
Overall Center to Center Sprocket Track Gauge Conveyor Wt. Per Meter (Ft.) 457.20mm (18") Pan Approx. Wt. Each 25.40mm (1") Added to Height Wt. Added Each 152.40mm (6") of Width
A B C D G T
Style A OBR Aprons 961R 228.6
9.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 73.15
2.88		 101.6
4.00		 6.35
0.25		 8,164.75
18,000		 52.3
115.2		 1.3
2.9		 3.8
8.3
2397R 304.8
12.00		 692.15
27.25		 385.83
15.19		 553.97
21.81		 95.25
3.75		 101.6
4.00		 6.35
0.25		 8,346.19
18,400		 42.0
92.5		 1.2
2.6		 3.4
7.5
1706R 304.8
12.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 95.25
3.75		 101.6
4.00		 6.35
0.25		 12,700.72
28,000		 49.3
108.7		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 107.95
4.25		 101.6
4.00		 6.35
0.25		 15,875.90
35,000		 71.3
157.1		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 111.25
4.38		 101.6
4.00		 9.652
0.38		 15,875.90
35,000		 78.2
172.4		 1.8
4.0		 5.1
11.3

产品相关咨询请点击此处
※打开U.S.TSUBAKI POWER TRANSMISSION, LLC页面

联系表单

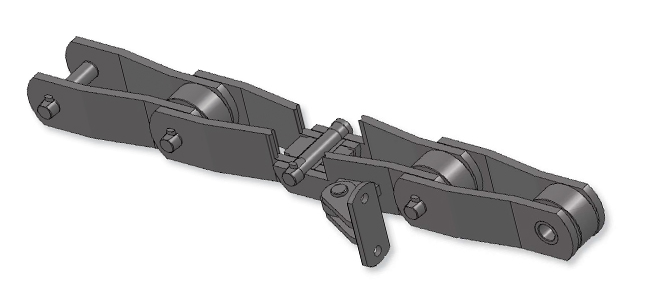

中间蔗渣载流链

中间·蔗渣载流链必须同时具备耐腐蚀性和耐磨损性。
帽檐的中间托架链/蔗渣托架链在确实满足这些要求的同时，还发挥出色的耐用性。

单位 (上层) :mm
单位 (下层) :英寸

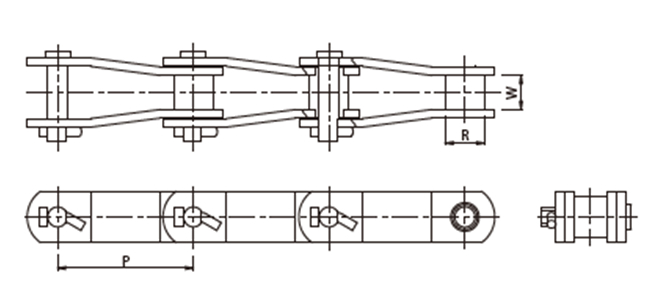

Chain No. P R W
RO1112 93.7
3.688		 44.45
1.75		 27.6
1.09
RO1124 101.6
4.00		 50.8
2.00		 32.3
1.27
RO1125 101.6
4.00		 50.8
2.00		 32.6
1.28
RO0904 101.6
4.00		 50.8
2.00		 29.4
1.16
RO1113 102.6
4.04		 50.8
2.00		 37.5
1.48
RO1130 152.4
6.00		 63.5
2.50		 37.6
1.48
RO2184 152.4
6.00		 76.2
3.00		 34.9
1.37
RO2184A 152.4
6.00		 76.2
3.00		 34.9
1.37
RO0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RO2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RO203.2 203.2
8.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 99
3.90		 47
1.85
RO228.6 228.6
9.00		 99
3.90		 48
1.89
附件
BO/BOP Type Chain
附件
单位 (上层) :mm
单位 (下层) :英寸
Chain No. P R W
B009060 152.4
6.00		 35
1.38		 37.1
1.46
B02184A 152.4
6.00		 42
1.65		 34.9
1.37
BOP160 160
6.30		 48
1.89		 56
2.20
单位 (上层) :mm
单位 (下层) :英寸
Chain No. P R W
BOP160A 160
6.30		 48
1.89		 56
2.20
BOP200 200
7.87		 48
1.89		 56
2.20
BOP200A 200
7.87		 48
1.89		 56
2.20

有关产品的更多信息，请单击此处

联系表单

甘蔗升降机

升降链

ANSI 标准套筒链条专为电梯和输送机应用而设计，具有高性能和耐用性。
这些高强度链条与铸铁组合链轮兼容。

大型输送链BT规格

与CT规格相比，其最大容许张力约为两倍。
大型输送链CT规格的最大容许张力已增加（大约增加了一倍）。
我们提供米制节距和英制螺距系统，并有多种附件可供选择。

了解更多关于大型输送链BT规格。

转到产品详细信息页面

有关产品的更多信息，请单击此处

联系表单

中间载体

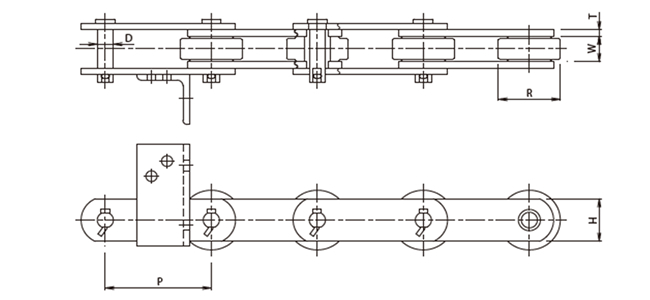

中间载波链

射频输送机类型

RF系列中间载波链采用精选材料制造而成。
销钉及衬套采用面向蔗渣磨床用途开发的特殊不锈钢，提高了耐腐蚀性和耐磨损性。

另外，组装时在销及轴套部分涂布二硫化钼 (MoS 2) 润滑脂。
本链通常在运行中不进行追加供油，因此对该MoS 2润滑脂进行烧结处理，以确保辅助润滑功能。
根据用途及设备条件，可个别对应追加尺寸或其他系列。

单位 (上层) :mm
单位 (下层) :英寸

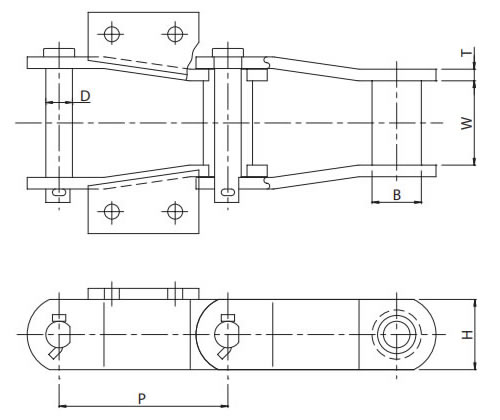

Chain No. P R W T H D
RFP457.2S 457.2
18.00		 70
2.76		 70
2.76		 16
0.63		 110
4.33		 35
1.38

有关产品的更多信息，请单击此处

联系表单

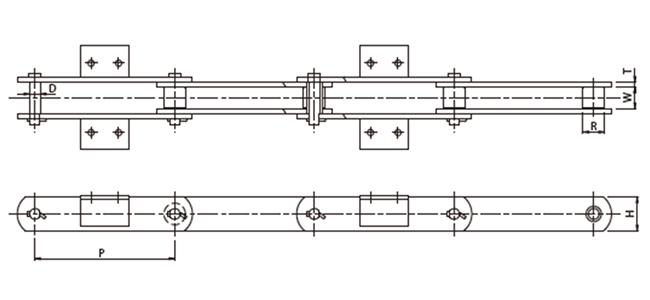

蔗渣磨床

蔗渣回油链

甘蔗渣奶精机是支持整个制糖过程的设备之一，也是制糖产业链中最重要的应用之一。
椿本链条通过广泛的市场调研和现场测试，开发并采用了兼具高耐腐蚀性、强度和耐磨性的不锈钢材料。
除了采用这种专有的不锈钢外，销钉还经过全截面淬火和高频淬火以最大限度地延长使用寿命。

此外，假设运行过程中不进行润滑，则在装配过程中将二硫化钼（MoS2）润滑脂涂抹在销和衬套上，并且对某些零件进行烘烤处理。
此外，附件采用机器人焊接方式安装到链条上，确保焊缝深而强度高。

单位 (上层) :mm
单位 (下层) :英寸
Chain No. P R W T H D
RFP152.4R-6LF2 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 23.2
0.91
RFP152.4R-6LF2-H 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 31.8
1.25

有关产品的更多信息，请单击此处

联系表单

扩散器系统

扩散链

与蔗渣载体链条和电梯链条一样，椿本的扩散器链条采用兼备耐磨损性、耐腐蚀性、耐久性的椿本独自开发的不锈钢材料。
本产品被世界各地的制糖工厂所使用。

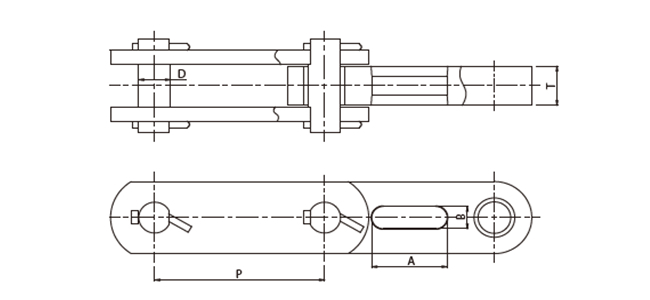

类型1

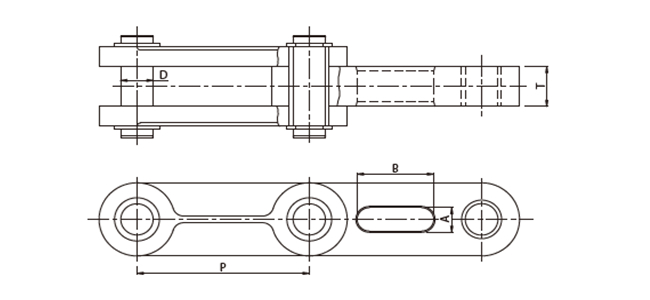

类型2

单位 (上层) :mm
单位 (下层) :英寸
Chain No. 类型 P D T A B
NEF250 1,2 250
9.84		 47
1.85		 60
2.36		 111
4.37		 35
1.38
NEF500 2 500
19.685		 49
1.93		 60
2.36		 135
5.31		 35
1.38

有关产品的更多信息，请单击此处

联系表单

其他设备

甘蔗箱位置调整

电动缸提供多种选择，包括限位开关、旋转编码器和电位器，以满足定位要求。
根据您的应用和设备要求，我们还可以根据需要提供其他尺寸和其他系列。
