大型加工中心的头部小型化，实现高速加工
电缆拖链FLATVEYOR
课题
节省空间，其他
行业
磨床设备/成型设备
用途
支持/导向
产品
电缆拖链
概述

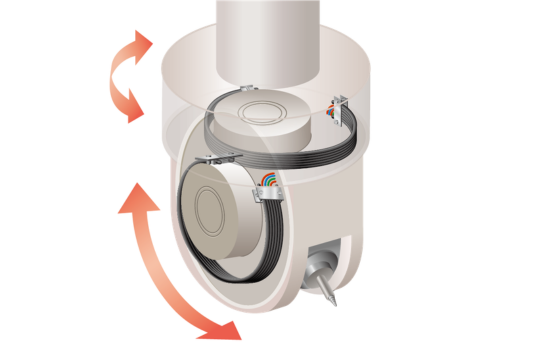

大型加工中心水平和垂直旋转头的内部电缆采用FLATVEYOR进行保护、支撑和导向。
采用FLATVEYOR使得机头部分更加紧凑，惯性更小，从而实现了高速加工。
课题
在开发下一代大型加工中心模型时，要求通过头部的紧凑化来提高设备能力，并将其与其他公司区分开来。
然而，对于通用电缆拖链和带有旋转规格的结构（限制电缆和管道弯曲成 S 形），电缆拖链运动所需的大量空间是阻碍主机小型化的因素之一。
采用的产品
电缆拖链FLATVEYOR
这是一个独立的扁平电缆系统，可以实现扁平电缆无法实现的长行程。
实现清洁度ISO等级1,为成品率改善做贡献。
不使用欧洲RoHSII指令所限制的阈值以上的特定有害物质。(客户提供的缆线管除外)
产品采用的效果
由于FLATVEYOR采用一体式结构，将电缆管和支撑构件管焊接成扁平状，因此与传统的电缆拖链相比，更容易减少主机内部的布线空间，从而使主机更加紧凑。
另外，头部设计紧凑，有助于减轻惯量，实现了高速加工。
椿本将全力帮助您解决贵公司的困难。
无论您有什么烦恼，请随时联系我们。
