ボールネジタイプのジャッキでは実現不可だった高速昇降・タクトタイムを実現

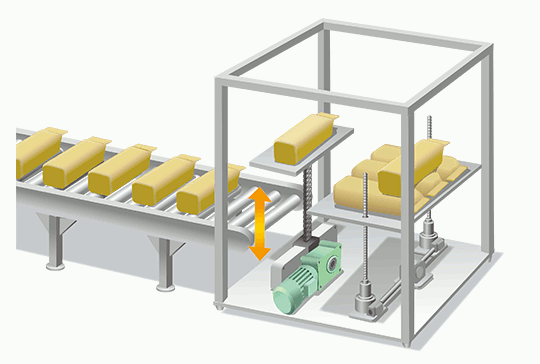

梱包済みの搬送物をパレットに段積みする設備の昇降機構にジップチェーンアクチュエータを採用したことで、ハイリードボールネジタイプのスクリュージャッキでも対応できなかった昇降速度、タクトタイムを実現できました。

また、関連設備では後工程のパレットの高さ調整用にリニパワージャッキ、マイタギヤボックス、カップリング、ギヤモータを一式で採用しました。

←　　→

课题	行业	用途	产品系列
其他	食品饮料	直线运动	直线作动机

课题

段積み工程は昇降速度が速いだけでなくタクトタイムも短く、希望速度・頻度にマッチするアクチュエータがなかなか見つかりませんでした。

Zip Chain传动装置

互锁链（Zip Chain）是我们公司独家研发的一种链条，其中两条链像拉链一样相互连接，形成一根可以“推拉”的坚固杆。

Zip Chain传动装置是一种采用这种机制的全新直线作动机。

Zip Chain可以收纳在紧凑的盒子里，与传统的直线作动机相比，可实现巨大的空间节省。

支持高速、高频运行，与油、空压气缸相比，可大幅降低耗电量。

可高精度地进行多点停止，安装方向也自由。

ジャッキ連動運転・周辺機器選定サービス

ジャッキだけでなく、ギヤボックス・カップリング・駆動部を含めて選定、提案させていただきます。

見積図面・レイアウト図の作成もいたしますので、是非ご利用ください。

希望していた速度・頻度の昇降を実現できる機器として、ジップチェーンアクチュエータとリニスピードジャッキの提案をもらいましたが、最終的にストローク下限でのコンパクト性を重視してジップチェーンアクチュエータを採用したことで、昇降機構の低床化が実現できました。

また、パレットの高さ調整用のジャッキシステムに必要な機器はつばき側に一括選定してもらうことで、設計工数の削減にもつながりました。
