ST型塑料辊道Table主要规格
ST-SS
特性
- ·这是一款不需要托盘就可以直接放上去的自由流动链。
- 特殊的附件和塑料滚子的顶面处于同一高度，这意味着当安装两排平行链条时，很容易从一排链条移动到另一排链条。
- ・塑料滚子的滚动摩擦系数 = 0.06 至 0.10
- -塑料滚子固定在链条的节圆线上，因此即使链条弯曲，塑料滚子之间的间距也不会改变。

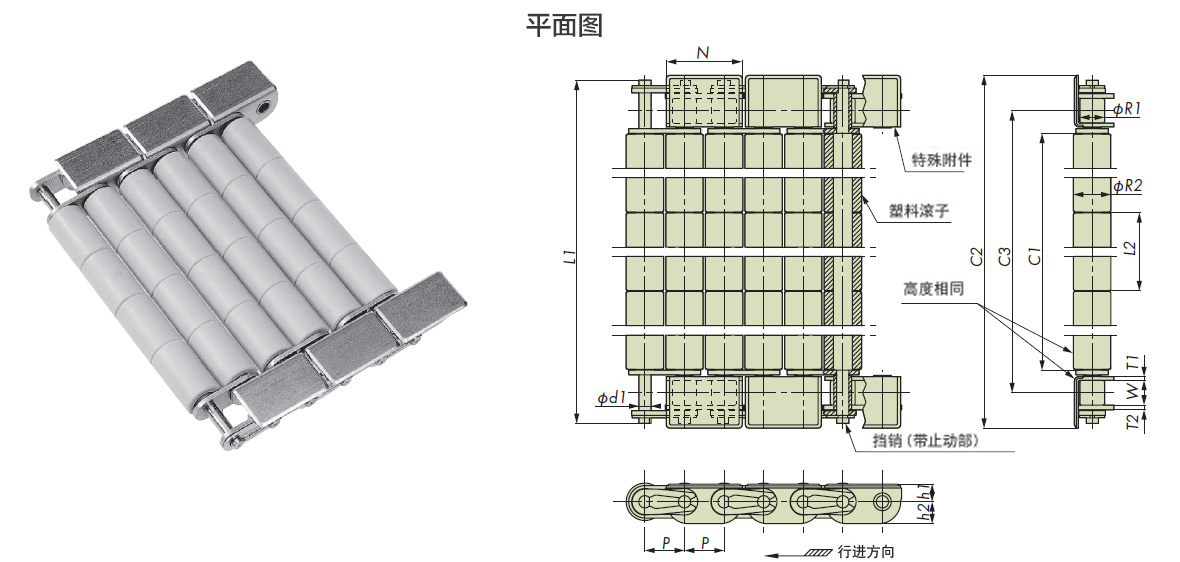

单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
主要规格、价格、交货期
| 形式 (  点击以显示每种格式的详细信息。) |
规格 | 装载 容许 重量 kg/m 2 |
尺寸mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 间距 P |
内宽 W |
滚子 (衬套) 外径 R1 |
附件 | 链板 | 塑料滚子 | 别针 外径 d1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 高度 h1 |
宽度 N |
板厚 T1 |
高度 h2 |
板厚 T2 |
外径 R2 |
长度 L2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ST300型 |
SS规格 | 50 | 9.525 | 4.78 | (5.08) | 4.4 | 18.3 | 0.75 | 5.2 | 1.25 | 9.2 | 10.0 | 3.54 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ST400型 |
SS规格 | 250 | 12.70 | 7.95 | 7.92 | 5.7 | 24.4 | 1.2 | 7.0 | 1.5 | 12.0 | 25.0 | 3.92 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ST500型 |
SS规格 | 350 | 15.875 | 9.53 | 10.16 | 7.1 | 30.5 | 1.5 | 8.5 | 2.0 | 15.0 | 25.0 | 5.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
笔记
1.“○”：按订单生产。
我们无法生产任何未列于上方链条规格表中的规格产品。
2. ST300 系列的基本链条（#35）是无滚子的衬套式链条。
3. 允许的负载质量取决于塑料辊道的宽度和长度，因此请参考运输能力表。
适用链轮
※单击形状编号以显示详细信息。点击放大图像。
 |
笔记 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
适用的塑料轨道
※单击形状编号以显示详细信息。点击放大图像。
  |
这款塑料轨道不耐热也不耐化学腐蚀。 |
||||||||||||||||||||
 |
|
