RT型塑料辊道Table主要规格

RT-SS


特性

  • ·这是一款不需要托盘就可以直接放上去的自由流动链。
  • - “塑料滚子的宽度”是 ST 型（RT300 系列除外）的两倍，因此适合运输托盘和箱子。
  • ・塑料滚子的滚动摩擦系数 = 0.06 至 0.10
  • -塑料滚子固定在链条的节圆线上，因此即使链条弯曲，塑料滚子之间的间距也不会改变。

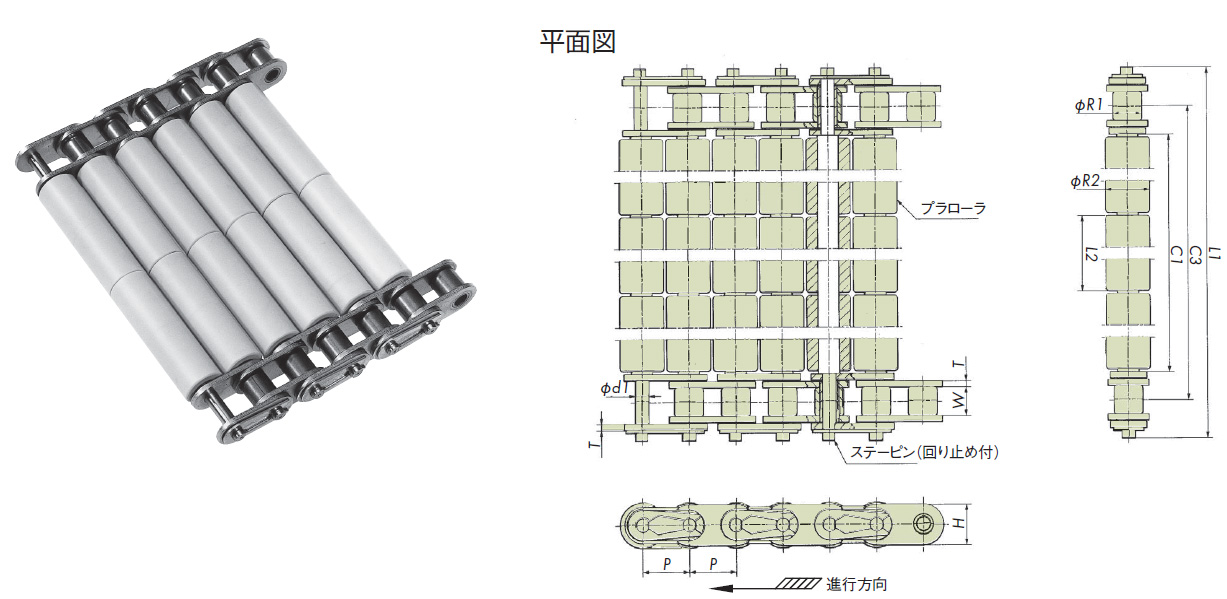

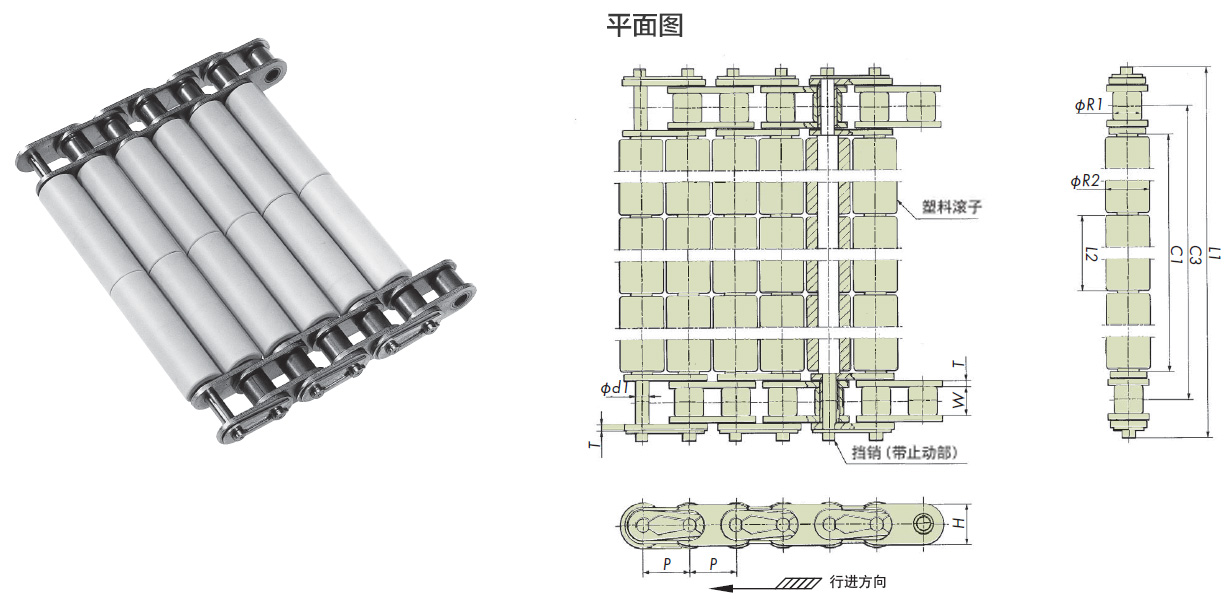

单击放大
PDF 外形图

お問合せください

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

形式
(点击以显示每种格式的详细信息
。)		 规格 装载
容许
重量
kg/m 2		 尺寸mm
间距
P		 内宽
W		 滚子
(衬套)
外径
R1		 链板 塑料滚子 别针
外径
d1
宽度
H		 厚度
T		 外径
R2		 长度
L2
RT300型 SS规格 50 9.525 4.78 (5.08) 8.2 1.25 9.2 10.0 3.54
形式 尺寸mm 约
质量
kg/m
有效宽度
C1		 中心距离
C3		 别针长
L1
RT305-SS 50.0 60.4 74.2 1.68
RT310-SS 100.0 110.4 124.2 2.61
RT315-SS 150.0 160.4 174.2 3.54
RT320-SS 200.0 210.4 224.2 4.47
RT400型 SS规格 200 12.70 7.95 7.92 11.1 1.5 12.2 50.0 3.92
形式 尺寸mm 约
质量
kg/m
有效宽度
C1		 中心距离
C3		 别针长
L1
RT404-SS 101.2 115.6 135.6 4.03
RT406-SS 151.2 165.6 185.6 5.40
RT408-SS 201.2 215.6 235.6 6.76
RT410-SS 251.2 265.6 285.6 8.12
RT412-SS 301.2 315.6 335.6 9.48
RT414-SS 351.2 365.6 385.6 10.85
RT416-SS 401.2 415.6 435.6 12.21
RT500型 SS规格 300 15.875 9.53 10.16 13.9 2.0 15.2 50.0 5.00
形式 尺寸mm 约
质量
kg/m
有效宽度
C1		 中心距离
C3		 别针长
L1
RT504-SS 101.2 119.0 142.8 5.80
RT506-SS 151.2 169.0 192.8 7.66
RT508-SS 201.2 219.0 242.8 9.48
RT510-SS 251.2 269.0 292.8 11.34
RT512-SS 301.2 319.0 342.8 13.17
RT514-SS 351.2 369.0 392.8 15.03
RT516-SS 401.2 419.0 442.8 16.89
RT518-SS 451.2 469.0 492.8 18.75
RT520-SS 501.2 519.0 542.8 20.54
RT522-SS 551.2 569.0 592.8 22.40
RT524-SS 601.2 619.0 642.8 24.23
RT600型 SS规格 300 19.05 12.70 11.91 16.8 2.4 18.3 50.0 5.96
形式 尺寸mm 约
质量
kg/m
有效宽度
C1		 中心距离
C3		 别针长
L1
RT604-SS 101.2 124.0 153.6 6.73
RT608-SS 201.2 224.0 253.6 10.38
RT612-SS 301.2 324.0 353.6 14.03
RT616-SS 401.2 424.0 453.6 17.68
RT620-SS 501.2 542.0 553.6 21.32
RT624-SS 601.2 624.0 653.6 24.97

笔记
1.“○”：按订单生产。
我们无法生产任何未列于上方链条规格表中的规格产品。
2. RT300 型基链（#35）是无滚子的衬套式。
3. 允许的负载质量取决于塑料辊道的宽度和长度，因此请参考运输能力表。

适用链轮

※单击形状编号以显示详细信息。点击放大图像。
适用
链条
尺寸		 型号 齿数 节距圆直径（mm） 轴孔直径mm
预留孔 最大
RS35RS35-1B14TQ-R 1442.81 9.515
RS35-1B15TQ-R 1545.80 9.516
RS35-1B16TQ-R 1648.82 9.519
RS35-1B17TQ-R 1751.84 9.520
RS35-1B18TQ-R 1854.8512.723
RS35-1B19TQ-R 1957.8712.726
RS35-1B20TQ-R 2060.8912.728
RS35-1B21TQ-R 2163.9112.730
RS40RS40-1B13TQ-R 1353.0712.720
RS40-1B14TQ-R 1457.0712.723
RS40-1B15TQ-R 1561.0812.726
RS40-1B16TQ-R 1665.1012.728
RS40-1B17TQ-R 1769.1212.732
RS40-1B18TQ-R 1873.1412.735
RS40-1B19TQ-R 1977.1612.738
RS40-1B20TQ-R 2081.1812.741
RS40-1B21TQ-R 2185.2112.745
RS40-1B22TQ-R 2289.2412.747
RS50RS50-1B14TQ-R 1471.3412.731
RS50-1B15TQ-R 1576.3512.735
RS50-1B16TQ-R 1681.3712.738
RS50-1B17TQ-R 1786.3912.743
RS50-1B18TQ-R 1891.4212.746

笔记
1.齿顶齿尖均经过硬化处理。
2. RS B 型链轮可使用齿数大于上表所列齿数的链轮。
3. RT600 型号可与RS 链轮 B 型 12T或更大尺寸的链轮一起使用。
4. 不锈钢规格也适用同样的原则。
5. 本产品为定制产品。

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
基本形式编号 材质符号 用途
PR-RT□00-P P 单排
