大型输送链搬运技术资料
1.安装
链轮的安装好坏对输送机的顺利运行有很大影响，影响输送链的寿命。请按照以下要点正确安装。
从传送链本身来看，安装精度是一般值。如果输送机本身的精度有限制，请以此为准。
1.1轴的安装精度
1.1.1轴的水平度
精度请在±1/300的范围内用水平仪进行调整。
图1.测量轴的水平度

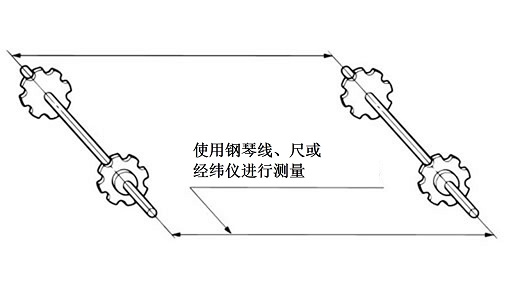

1.1.2轴平行度
轴的平行度请使用刻度等调整为±1mm。
图2.测量轴的平行度
1.1.3一对链轮的间隙
- ·轴间距离1m以下时:±1mm以下
- ·轴间距离1m~不足10m时:±轴间距离 (mm)1000以下
- ·轴间距离10m以上时:±10mm以下
图3.测定链轮的定位
1.1.4固定链轮
确定了正确位置的链轮，用键等固定在轴上。
平行链轮使轴心上的两对或多对链轮齿同相。
如果指定并行使用，并且键由我公司加工，则会在轮毂上印记匹配标记。
1.2输送链用导轨

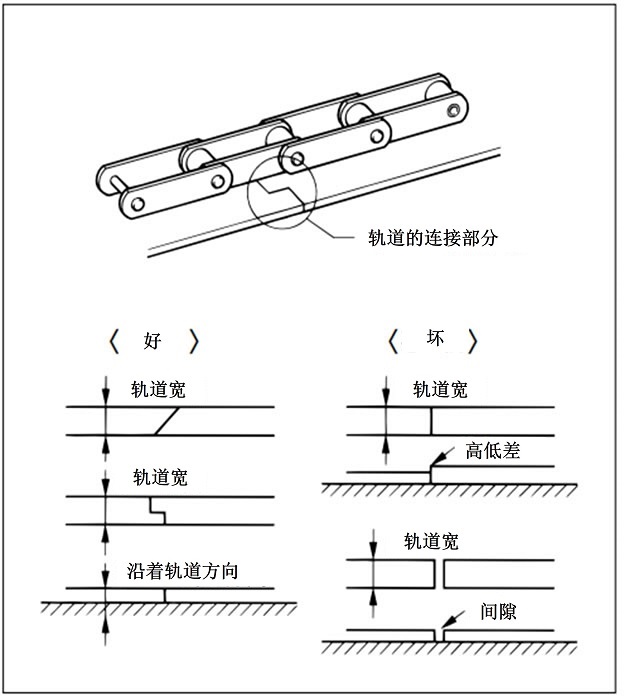

- 1)如下图所示，请使导轨的连接部分圆滑。请去除边缘、台阶和缝隙。)
- 2)去除焊接时的飞溅和水垢。
- 3)试运行时请空载给链条加油，确认链条和导轨的状态。

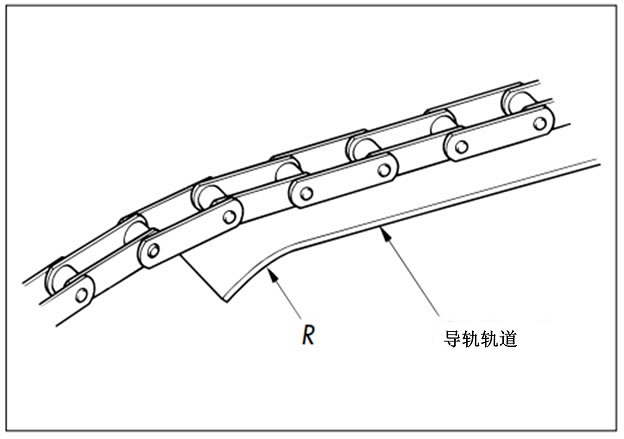

- 4）链条式入口/出口
导轨采用圆弧形设计，以确保链条平稳运行。
导轨接头
链式出入口导轨
