大型输送链链轮技术资料及链轮结构

1.基本结构

齿形经过最佳高频淬火淬火处理，提高了链轮的耐磨性和传动能力。

基本構造

2.轮毂格式

ハブ形式

BW型

是在链轮齿形部的一侧焊接轮毂的形式。

应用
  • RF10尺寸以下
  • RF205尺寸以下
ハブ形式

BW1型

是在链轮齿形部贯通轮毂，作为单轮毂形从两侧焊接的形式。

应用
  • RF12大小或更大
  • RF6205大小或更大
ハブ形式

CW型

是在链轮齿形部的两侧焊接轮毂的形式。

应用
  • RF10尺寸以下
  • RF205尺寸以下
ハブ形式

CW1型

是在链轮齿形部贯通轮毂，作为双轮毂形状从两侧焊接的形式。

应用
  • RF12大小或更大
  • RF6205大小或更大

3.齿形部形式

1.形状

S1：齿顶呈圆形

歯先が円弧

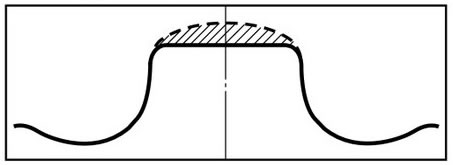

S2：扁平齿顶（阴影区域已切除）

歯先がフラット

注意：S2齿形适用于带K型附件的链条，因为S1齿形可能会导致链板与链轮外径之间发生干涉。如果您需要使用特殊链条或带顶部滚子的链条，请咨询我们。

2.规格

  • ・标准规格（符号 N）
    齿顶没有经过硬化处理，因此适用于负载较轻、磨损较小的应用。
  • -硬化齿顶规格（符号 Q）
    此规格的齿顶经过硬化处理，适用于需要耐磨或高负载工况的应用。请参考下表区分标准规格(N) 和硬化齿顶(Q)。

标准规格和齿顶硬化规范的分类

链条规格 滚子式 驱动侧 从动侧
普通气氛 磨损气氛 普通气氛 磨损气氛
DT规格
DTA规格		 S Q Q N Q
R N Q N N
F N Q N N
AT规格
ATA规格		 S Q Q N Q
R Q Q N Q
F Q Q N Q

以上是具有一般使用条款的使用分类。特别是在严重的磨损环境、高负荷条件下的使用条件时，请向本公司咨询。

4.轴孔精加工规格

为了在交货期完成繁琐的孔加工，轴孔尺寸按照以下规格加工。请注意，不包含紧定螺钉。

标准轴孔加工规格

轴孔公差 键槽宽度公差 丝锥加工
H8 JIS B1301-1996
普通型Js9		 键上和120°间隔的
2处丝锥加工
旧JIS B1301-1959
2种E9
标准轴孔加工规格

键槽和齿顶尖的阶段

键槽经过精密加工，使链轮齿顶的中心与键槽的中心对齐。如果您希望使用并联链条，请联系我们。

键槽和丝锥的规格、尺寸

JIS普通型键键槽宽公差Js9
适用轴孔直径 键槽宽度
KW		 键槽深度
KH		 螺孔尺寸
MX
大于22小于30 8 3.3 M6
大于30小于38 10 3.3 M8
大于38小于44 12 3.3
大于44小于50 14 3.8
大于50小于58 16 4.3 M10
大于58小于65 18 4.4
大于65小于75 20 4.9 M12
大于75小于85 22 5.4
大于85小于95 25 5.4 M16
大于95小于110 28 6.4
大于110小于130 32 7.4 M20
大于130小于150 36 8.4
大于150小于170 40 9.4
大于170小于200 45 10.4 M24
大于200小于230 50 11.4
旧JIS2种键键槽宽公差E9
适用轴孔直径 键槽宽度
KW		 键槽深度
KH		 螺孔尺寸
MX
大于20小于30 7 3 M6
大于30小于40 10 3.5
大于40小于50 12 3.5 M8
大于50小于60 15 5
大于60小于70 18 6 M10
大于70小于80 20 6 M12
大于80小于95 24 8
大于95小于110 28 9 M16
大于110小于125 32 10 M20
大于125小于140 35 11
大于140小于160 38 12
大于160小于180 42 13
大于180小于200 45 14 M24
大于200小于224 50 15.5
大于224小于250 56 17.5

上述以外的加工规格时，请告知以下内容。

  • ·轴孔形状、尺寸直径、公差
  • ·键槽品种、尺寸、公差
  • -螺孔尺寸和位置
