技术资料高速升降机Zip Chain升降机器行程控制

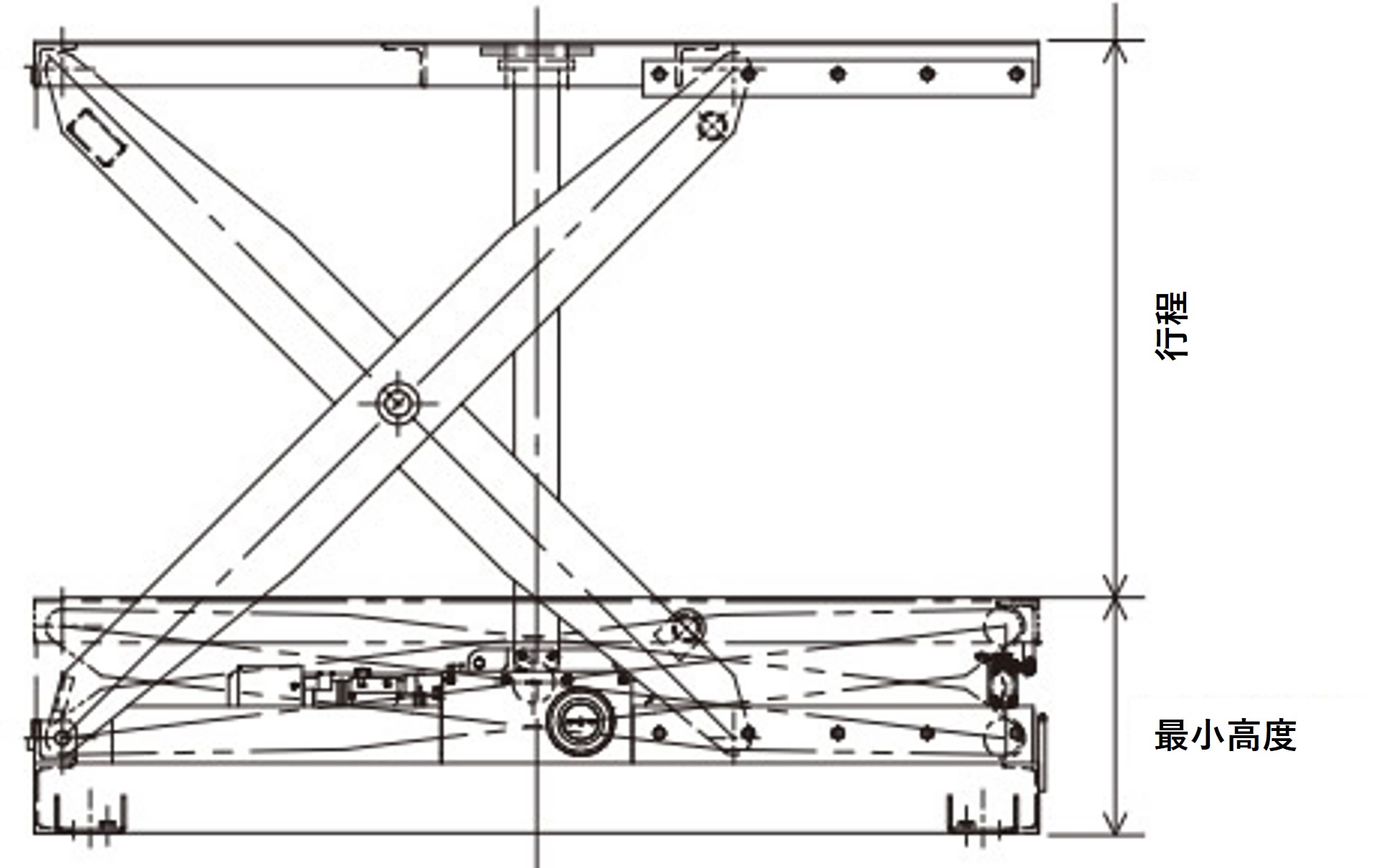

行程控制
请在『行程』内使用升降机。
(行程≥使用行程)
位置检测传感器规格 (ZSL1000)
| 行程调节限位开关 | |
|---|---|
| 制造商 | 欧姆龙株式会社 |
| 限位开关形式 | WLCA12-2 N (OMRON) 等效产品 |
| 电容 | AC250V 10A (cosΦ=0.4) DC5V 1mA (最小适用负荷) |
| 电路结构 |  |
| 连接器 (合适电缆外径) | SCS-10B(Φ8.5~Φ10.5)PF1/2 |
位置检测传感器规格 (ZSL0050)
| 下减速、下限停止 | |||
|---|---|---|---|
| 制造商 | 欧姆龙株式会社 | ||
| 光微传感器 | EE-SPX303N | ||
| 输入输出段 电路图 |

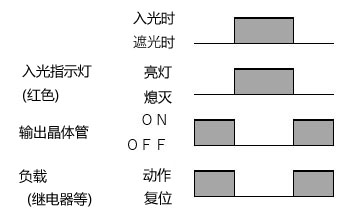

日光时ON | 时间 图表 |
 |

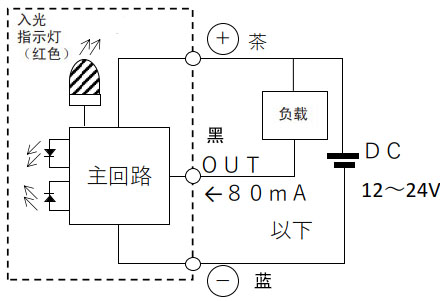

| 输出电路 |  |
||
| 电源电压 | DC12-24V±10%纹波 (p-p) 5%以下 | ||
| 连接方式 | 带EE-1010 2M | ||
| 上减速、上限停止 | ||||
|---|---|---|---|---|
| 制造商 | 欧姆龙株式会社 | |||
| 光微传感器 | EE-SX672-WR | |||
| 输入输出段 电路图 |

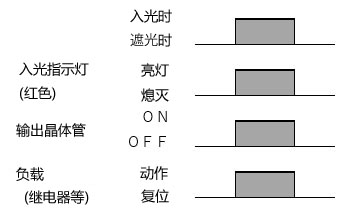

时间 图表 |
入光时ON |  |

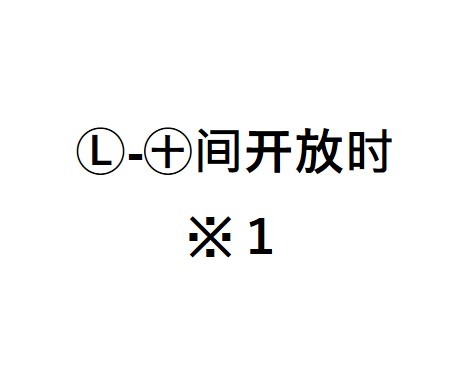

连接端子 |
 |
||||
| 日光时ON |
建议  |
连接端子 | ||
 |
||||

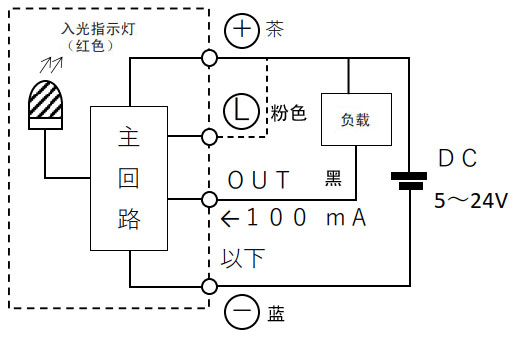

| 输出电路 |  |
|||
| 电源电压 | DC5-24V±10%纹波 (p-p) 10%以下 | |||
| 连接方式 | 拉线类型 | |||
※1打开电源时，请勿将L端子短路为0V。

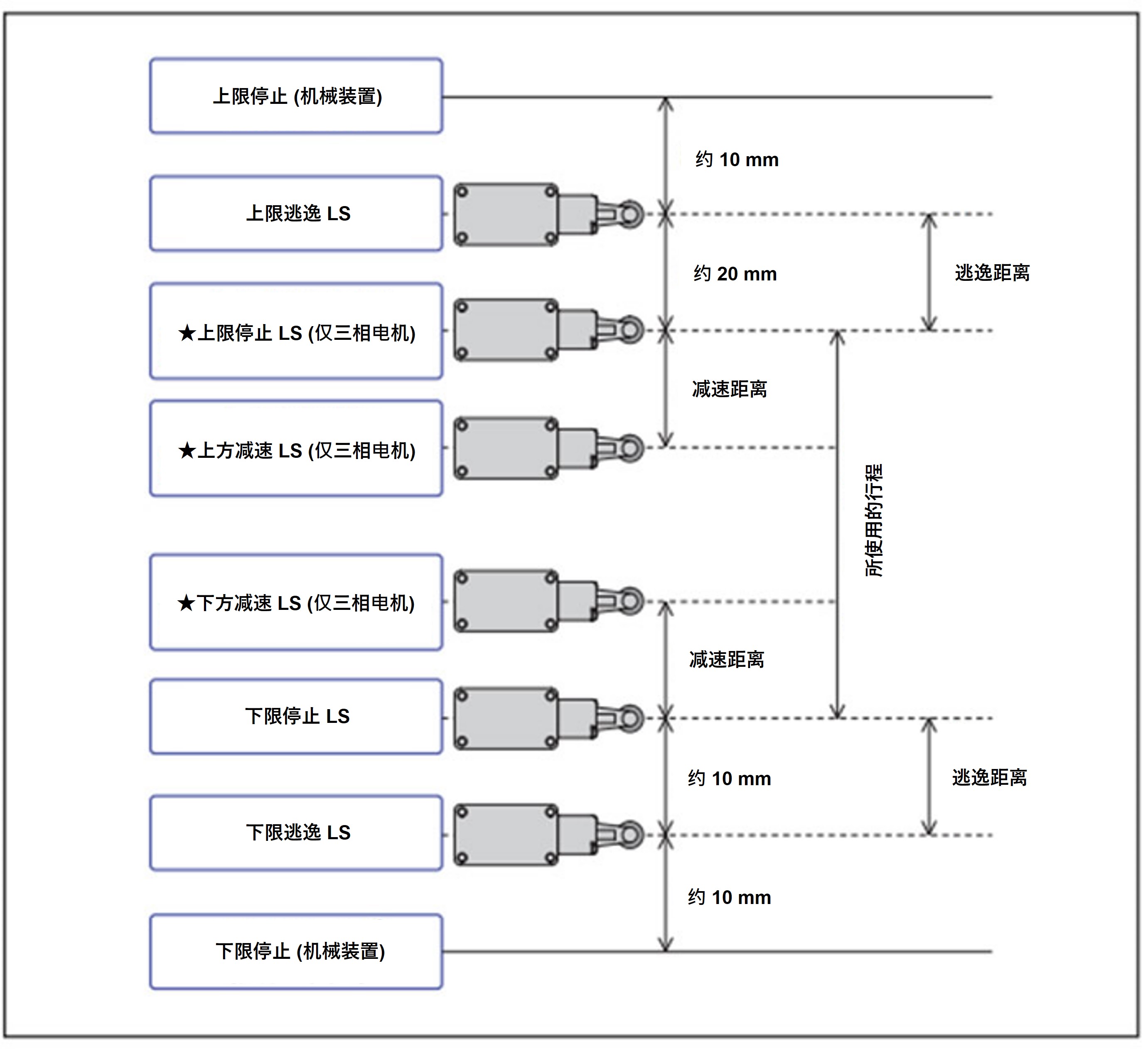

定位限制开关 (LS) (ZSL1000)
定位限制开关 (LS) (ZSL0050)
| 上限逃逸下限逃逸 | 行程调节限位开关 | |
|---|---|---|
| 制造商 | 欧姆龙株式会社 | |
| 小型开关 | D2VW-5L1-1M | |

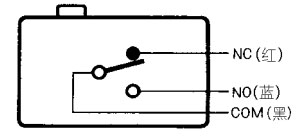

| 接触规格 |  |
|
| 额定电压 | AC250V | 电阻负载:5安 |
| AC125V | 电阻负载:5安 | |
| DC30V | 电阻负载:5安 | |
限位开关配置图中标有★的传感器仅在带三相马达时使用。(带伺服电机及带编码器电机时，此位置没有传感器) 详情请参照交货图。
- 行程的上下限位由上下限位开关（LS）设定。如果上下限位开关失效，则设有下限逃逸开关。
- - 如果上下下限逃逸传感器被激活，则需安装带有直流另行断开和顺序电路的外部制动电路，以便通过紧急制动使升降机停止。（如果升降机的升降速度超过最大速度，或者制动器切换到交流模式，升降机将与止动器发生碰撞，必须避免这种情况。[这将导致制动延迟，增加制动距离。]
此外，上下限位挡块是机械式的，切勿触碰。如果它们松动或卡在半路，顶板框架在下降过程中可能会与之接触，从而导致设备损坏或严重事故。 - ※升降机运行时需要中间停止时，请使用带旋转编码器或带伺服电机的升降机。
