技术资料高速升降机Zip Chain升降机三相电机接线及提升方向

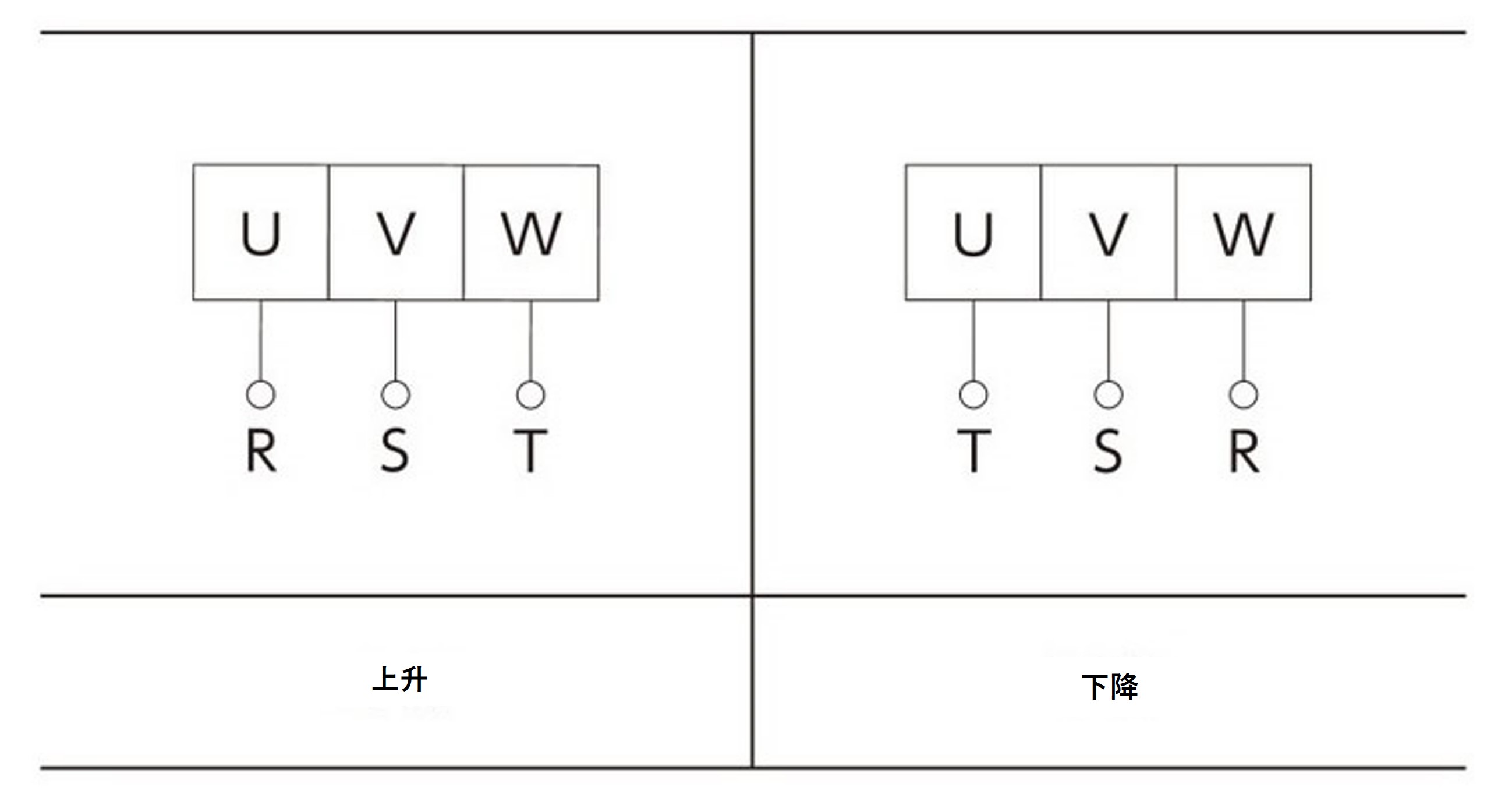

三相电机接线和升降方向（仅适用于变频器控制）
基本频率应设置为60Hz。
（M）：电机；（B）：制动器；MC：电磁接触器；MCa：辅助继电器
DM200D：DC模块--N--：保护元件（压敏电阻）
| 商品名称 | 制造商 | 型号 | ||
|---|---|---|---|---|
| 浪涌吸收器 | Panasonic | ERZV14D471 | ||
| 陶瓷压敏电阻 | Nippon Chemi-Con | TND14V-471KB00AAA0 | ||
- 注1制动电压为DC90V。(200V交流电输入DM200D)
- 注2：制动电源模块可能会因线路长度、接线方式、继电器类型等原因而损坏，因此请在直流另行断开端子之间连接一个压敏电阻。
将其连接到制动电源模块附近（连接到蓝色引线）效果更佳。具体的压敏电阻型号如下，但也可以使用等效的压敏电阻。对于 DM200D，请选择电压为 470V 的压敏电阻。
*1：使用触点容量为 AC200V7A 或以上的辅助继电器(MCa)（阻性负载）。 - 注3：如果使用MC辅助触点或辅助继电器作为*2，则触点容量必须为AC200V10A或以上（阻性负载）。
*3 标记部件的制动电源电压应为：0.1kW 时为 200 至 254V 交流电，2.2kW 时为 200 至 230V 交流电，3.7kW 时为 200 至 220V 交流电。
