技术资料高速升降机链式作动机位置检测传感器
定位传感器
位置检测传感器已安装出厂，用于行程上下限和开始上下各减速，共计4个。
连接到适当的高顺序信号线。
位置传感器规格
| 形式 | EE-SX972-C1(OMRON) |
|---|---|
| 电源电压 | DC5~24V±10% 波纹 (p-p) 10%以下 |
| 控制输出 | NPN开路集电极 (负载电流50mA以下) |
| 操作模式 | OUT1:入光时ONOUT2:拨光时ON |
| 电路 |
[クリックで拡大] |
输出规格方面，PNP开放式收集器类型也作为特型应对，请咨询。

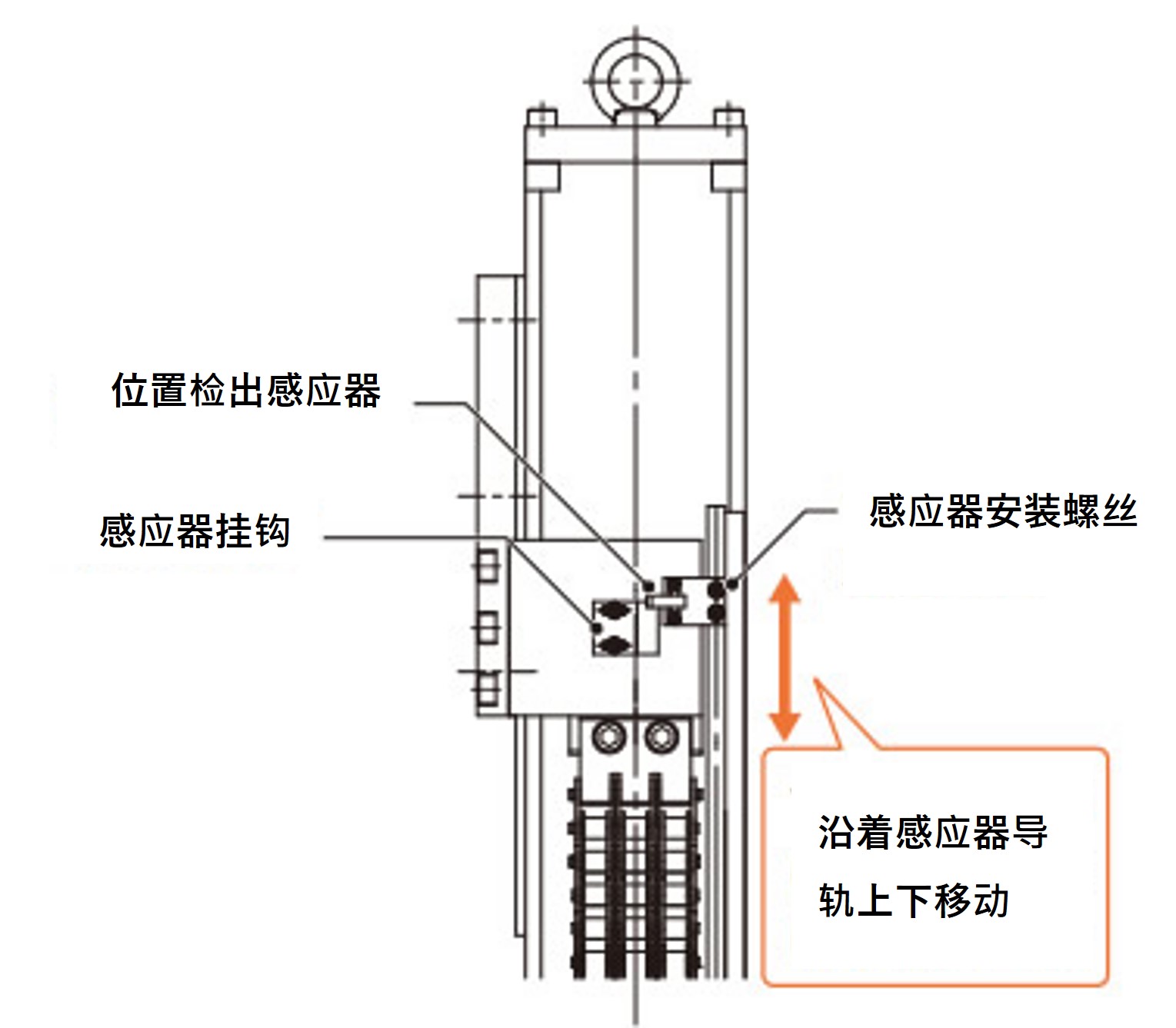

位置检测传感器的调整步骤
- 1. 将链式作动机移动到所需位置。
（上涨或下跌） - 2.暂时松开传感器安装螺丝 (带十字孔的螺钉:M4×8)，上下移动传感器，调整传感器检测的位置。
※请将减速用传感器保持在电路上。
※机盖的取出要领请参照检查顺序的项目 (此处) 。
位置检测传感器安装位置
