ECHT挠性联轴器NES 系列

1.联轴器的操作

请使用说明书。

NES系列ECHT挠性联轴器以完全组装产品（轴孔已预加工）的形式交付，因此可以直接安装到设备上。请按以下步骤将其连接到轴上：

安装时，请注意不要对联轴器施加过大的力，也不要将其掉落。

请勿松开固定光盘的六角螺栓。

工作温度范围为-30°C~100°C。

2.联轴器到轴上

  • （1）用布擦去安装轴表面和联轴器安装面上的污垢或油渍。
  • （2）将安装轴对准中心，并将联轴器安装到轴上，确保将轴完全插入夹紧轮毂的端面。
    联轴器的允许角度偏差（角度误差）、允许偏心距（平行误差）和允许轴向间隙（轴向位移）相互关联，其中一个增大就会减小另一个，因此必须同时考虑这三个因素。调整对中时，请参考以下内容。

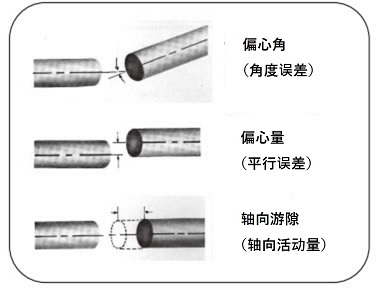

カップリングの軸への取付

如果联轴器是垫块型

首先，利用图 1 将偏心率（平行度误差）转换为角度偏差（角度误差）。

将转换后的值与赤纬（角度误差）相加，并将其应用于（图 2）中的赤纬（角度误差）。

调整对齐以适合每个尺寸的图表范围。

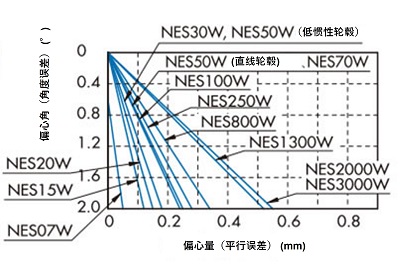

（图 1）垫块型

（图 1）垫块型

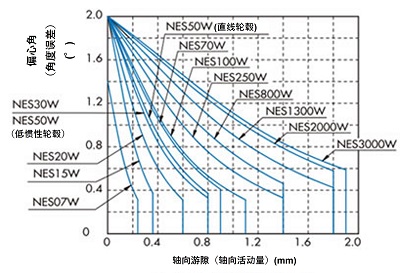

（图 2）垫块型

（图 2）垫块型

当联轴器为单一类型时

单型轴承对偏心（平行误差）的吸收能力非常小，因此定心主要应通过调整角度偏差（角度误差）和轴向间隙（轴向位移）来实现。

（图 3）显示了联轴器允许的不对中角（角度误差）与允许的端部间隙（轴向位移）之间的相关性。

调整对齐以适合每个尺寸的图表范围。

  • （3）松开夹紧螺栓后，检查安装好的联轴器能否在轻微用力下沿旋转和轴向移动。如果移动不顺畅，则按（2）重新调整中心位置。
  • (4) 请按照下表的拧紧扭矩拧紧夹紧螺栓。

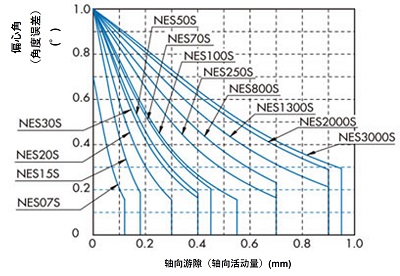

(图表3) 单款

(图表3) 单款
型号 NES07 NES15 NES20 NES30 NES50 NES70 NES100 NES250 NES800 NES1300 NES2000 NES3000
夹紧螺栓
尺寸		 M2 M2 M2.5 M2.5 M3 M3 M4 M4 M6 M6 M8 M8
拧紧扭矩N・m
{kgf・m}		 0.50
{0.05}		 0.50
{0.05}		 1.0
{0.10}		 1.0
{0.10}		 1.9
{0.19}		 1.9
{0.19}		 3.8
{0.39}		 3.8
{0.39}		 12
{1.22}		 12
{1.22}		 30
{3.1}		 30
{3.1}
