技术资料联轴器处理

动力刚性联轴器EPR 系列

安装

请将轴表面和车身内周擦拭干净，在各部件上薄薄地涂上油。

1.安装轴径公差

安装动力刚性联轴器时，轴径的公差应如下表所示。

安装轴径 Φ35 Φ35以外
推荐公差
+0.010
-0.010
 h6或h7

Φ35 是伺服电机的轴径，公差为（+0.01 至 0）。
因此，联轴器的孔容差也相应地进行了调整。
请注意，即使滚珠丝杆轴径为Φ35，两者的孔径公差也相同。

  • ·安装轴材的屈服点应在343MPa{35kgf/mm 2}以上 (相当于S45C以上) 。
  • ·轴的表面粗糙度应小于或等于Ra1.6。

2.用心

  • （1）将联轴器连接到其中一根轴上，并按照程序拧紧外环。
  • （2）另一根轴的外环不要拧紧。该轴可以在联轴器的轴孔内自由旋转。
  • （3）将千分表固定在底座（联轴器壳体等）上，检查每根轴的跳动量。
    • 1. 将千分表放在与联轴器连接的轴上联轴器本体中心法兰的外缘上。
      旋转此轴并读取跳动量，使其保持在 3/100 以内（图 1）。
    • 2.然后将千分表对准另一个轴，旋转该轴，使跳动在读取3/100以内。
  • (4) 确认千分表的跳动均在标准值以内，然后按照步骤拧紧另一只表壳。
  • (5) 最后，请用千分表确认主机的法兰的跳动在读取跳动3/100以内。
建议的定心精度
本体外表面千分表
3/100mm以内
图1

图1

图2

图2

3.加压螺栓的紧固

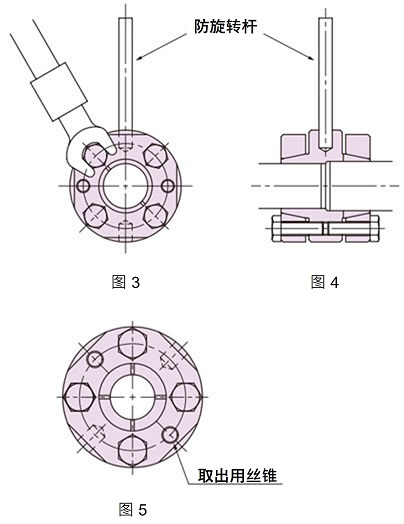

用手预紧加压螺栓后，请慢慢拧紧对角螺栓。(图3)

最后，请使用扭矩扳手以规定的拧紧扭矩16.7N・m{1.70kgf・m}拧紧。

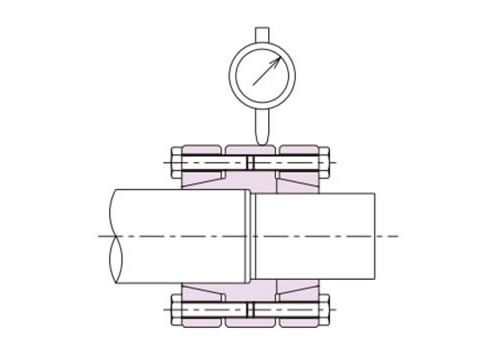

此时，请将千分表对准主体外径部，拧紧加压螺栓，使千分表的跳动尽量接近0。(图2)

另外，在车身外周的槽孔中插入防转杆进行固定的话，操作会变得容易。(图4)

4.拆卸

加圧ボルトをゆるめるとテーパロックの締付けが解除されます。もし固着状態の場合には、アウタリングの取外し用タップ(2カ所)に加圧ボルトを締めて、外すことができます。(図5)

5.检查

取付後試運転を行い、振動、異音等の異常がないことを確認してください。また、加圧ボルトのゆるみ等がないかも確認してください。

6.维护

年に1～2回、取付状態の確認をしてください。もし異常が見つかれば速やかに対処してください。
図3,4,5
