技术资料联轴器处理
滚子链联轴器
- 1.将油封装在左右任一个链轮上，使油封的唇部方向为齿部一侧。
(垂直安装时，请在上侧的链轮上安装油封。)
- 2. 将链轮侧面与链轮紧密接触，以纠正角度误差和偏心。
调整角度，使齿边长 T 在圆周上相等。
允许的磁偏角（角度误差）θ ≤ 1°
将直的东西抵住齿底，确保齿底没有错位。
允许的偏心率（平行度误差）ε =链节距的 2% 或更小（参见下表中的数值）当使用速度达到传动功率表中最大转速的 1/3 或更高时，安装公差应为 θ = 0.5° 或更小，ε =链节距的 1% 或更小。
- 3.两个链轮之间为S尺寸 (参照尺寸表)，用固定螺钉固定链轮。

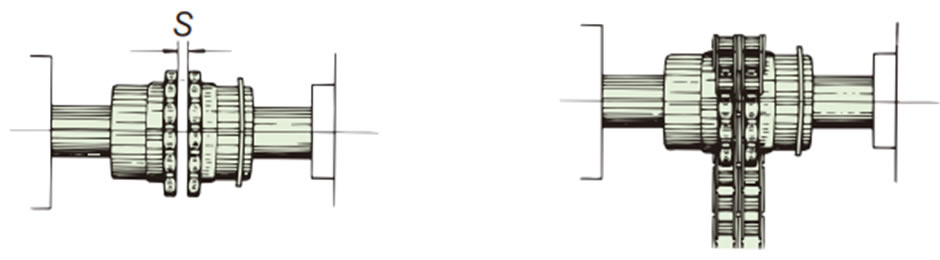

- 4.将润滑脂塞进两个链轮之间的S尺寸部分，也涂在齿部。
接下来，在链条上涂抹润滑脂，将其缠绕在链轮上，并用连接销固定。从油封侧插入连接销，调整至卡簧或开口销位于油封的对面，并检查是否牢固连接。
- 5.使用表壳时，在表壳两侧加入润滑脂，用螺栓将表壳两侧牢固地安装到链轮上。
刚运行时会有轻微的润滑脂泄漏，但很快就会稳定下来。如果泄漏没有停止，请检查安装是否有问题。
| 型号 | CR3812 | CR4012 | CR4014 | CR4016 | CR5014 | CR5016 | CR5018 | CR6018 | CR6022 |
|---|---|---|---|---|---|---|---|---|---|
| 容许偏心 (平行误差) (ε) mm | 0.19 | 0.254 | 0.254 | 0.254 | 0.318 | 0.318 | 0.318 | 0.381 | 0.381 |
| 允许角度偏差（角度误差）(θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 允许内射 (轴向位移) mm | S±0.31 | S±0.68 | S±0.68 | S±0.68 | S±0.88 | S±0.88 | S±0.88 | S±1.02 | S±1.02 |
| 型号 | CR8018 | CR8022 | CR10020 | CR12018 | CR12022 | CR16018 | CR16022 | CR20018 | CR20022 |
|---|---|---|---|---|---|---|---|---|---|
| 容许偏心 (平行误差) (ε) mm | 0.508 | 0.508 | 0.635 | 0.762 | 0.762 | 1.016 | 1.016 | 1.270 | 1.270 |
| 允许角度偏差（角度误差）(θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 允许内射 (轴向位移) mm | S±1.32 | S±1.32 | S±1.52 | S±2.02 | S±2.02 | S±2.52 | S±2.52 | S+1.0/-3.0 | S+1.0/-3.0 |
- 注)1.各容差是指其他误差为零的情况。
- 注 2：当使用速度达到传动功率表安装公差应为 θ = 0.5° 或更小，ε =链节距的 1% 或更小。
使用说明
- 1.在高速旋转或剧烈震动的情况下，请务必在螺栓上涂抹防松剂后再安装外壳。
- 2.为了以防万一，请设置固定盖板，防止螺栓松动、外壳破损、链条断裂等。
- 3.安装、检查时拆下防滑链时，请确认装置负荷侧不会因释放而发生危险后再开始作业。
- 4.在不允许润滑油泄漏的环境下使用时，请与本公司协商。
- 5.安装、检查时，请务必事先确认使用说明内容。

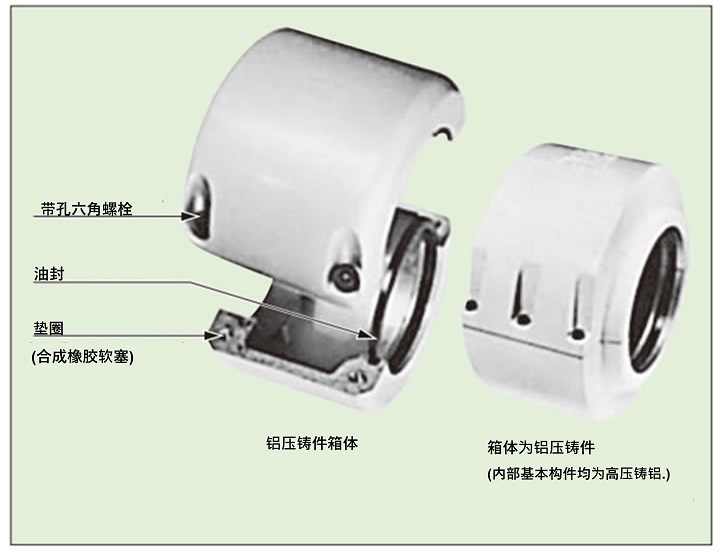

案例结构和角色
为了便于安装、检查，表壳采用了与轴呈直角方向可分离的割形设计，与轮毂的接合部能够牢固地固定轮毂，而且做工精细，没有偏心。
另一个孔是一个梯形槽，其中插入一个油封以防止漏油，并使链轮毂自由移动，以免影响联轴器的灵活性。
割形的接合部夹着填充物使其油密，用螺栓固定。
将外壳连接到链条联轴器上，可以防止润滑剂散落和灰尘进入，确保充分润滑，并显著延长联轴器的使用寿命。它还可以保护主体免受腐蚀性环境的影响，防止危险，并改善外观。
特别是在起动、停止频率较高或振动较大的情况下，安装外壳时请与我们联系。
在以下情况下，请务必安装外壳:。
- （1）当在高转速下使用时（参见传动功率表中的注释）。
- (2) 在灰尘等磨损性环境中使用时。
- (3) 在潮湿等腐蚀性环境中使用时。
