技术资料联轴器选择和程序

如果您想查看选择程序和注意事项，请转到以下步骤。

如果您希望缩小产品系列范围或进行初步选择，
单击此处。

请参阅选型指南

如果您已经决定了使用条件并希望进行详细的选择，
单击此处。

选型计算

ECHT挠性联轴器NEF/NEH 系列选型

1.计算校正扭矩

1-1.与伺服电机、步进电机连接时

根据负载类型，将伺服电机或步进电机的最大扭矩乘以下表中的使用系数（SF），即可得到补偿扭矩。

使用系数（SF）
负载类型 均匀负载 中等波动负荷 剧烈变动负荷
使用系数（SF） 1.2 1.4 1.5

1-2.与通用电动机等连接时

使用以下公式计算出的负载扭矩乘以右侧表格中的使用系数(SF)，根据负载类型计算修正扭矩。

T = 9550 × P n

  • T' = T × SF
  • T=负荷扭矩N・m
  • P=传输功率kW
  • n = 转速r/min
  • T' = 修正扭矩 N・m
使用系数（SF）表
负载类型 发动机的种类
通用电动机、燃气轮机 发动机
惯性
矩较
小时		 惯性
矩较
大时		 四缸 六缸 八缸
均匀负载 1.5～1.75 1.75～2.0 2.5～4.0 2.0～2.5 1.5～2.0
中等波动负荷 2.0～2.5 2.5～3.0 4.0～5.0 2.5～3.5 2.0～3.0
剧烈变动负荷 3.0～4.5 4.5～6.0 4.5～5.5 3.0～4.0 2.5～3.5
  • ※施加冲击负荷时，请将发动机可发出的最大扭矩乘以1~2.5的冲击系数，作为修正扭矩。
  • * 使用夹具或动力锁装置固定轴时，务必确保施加的扭矩（包括启动扭矩）即使是瞬间也不得超过轴孔的摩擦传递扭矩（请参阅各产品页面）。

2.轴径

确保安装轴的直径在联轴器可安装的轴直径范围内。

如果包含动力锁，请同时检查动力锁的尺寸、数量和传动扭矩。

夹紧型时，请确认用1计算的补偿扭矩在夹紧的传递扭矩以内。

另外，安装在空心轴上时需要确认强度，请向本公司咨询。

3.型号选定

请从传动功率表中选择满足上述第 1 项和第 2 项要求的ECHT挠性联轴器。

注意：长垫块型的旋转限制

在高速使用长垫块型时，必须检查转速以避免共振点。

选择长垫块型时，请检查每个型号的 J 尺寸和旋转速度是否在限制范围内。

使用的旋转速度超过记载的数值时，需要根据型号进行选择。

极限长衬垫长度一览 (J尺寸) 单位: [mm] )
型号 运行速度 [r/min]
3600 2000 1800 1500 1200 1000 900 750 720 600 500 400 300 200 150
NEF04W 980 1310 1380 1510 1680 1840 1940 2130 2170 2380 2610 2910 3360 4120 4750
NEF10W 1120 1500 1580 1730 1940 2120 2230 2450 2500 2730 2990 3350 3860 4730 5460
NEF18W 1180 1580 1660 1820 2040 2230 2350 2570 2620 2870 3150 3520 4060 4970 5740
NEF25W 1310 1760 1850 2030 2260 2480 2610 2860 2920 3190 3500 3910 4510 5520
NEF45W 1440 1930 2030 2230 2490 2720 2870 3140 3210 3510 3840 4290 4960
NEF80W 1560 2090 2200 2410 2690 2950 3100 3400 3470 3800 4160 4650 5360
NEF130W 1780 3280 2510 2750 3070 3360 3540 3870 3950 4330 4740 5290
NEF210W 1890 2520 2660 2910 3250 3560 3750 4100 4190 4580 5020 5610
NEF340W 2024 2720 2870 3130 3500 3830 4040 4420 4510 4930 5400
NEF540W 2180 2910 3070 3360 3750 4100 4320 4730 4820 5280 5780
NEF700W 2270 3030 3190 3490 3890 4260 4490 4910 5010 5490
NEH09W 2190 2930 3090 3380 3780 4130 4360 4770 4870 5330 5830
NEH14W 2190 2930 3090 3380 3780 4130 4360 4770 4870 5330 5830
NEH20W 2400 3200 3380 3690 4130 4520 4760 5210 5320 5820
NEH30W 2570 3430 3610 3960 4420 4840 5100 5580 5690
NEH41W 2650 3540 3730 4080 4560 4990 5260 5760 5870

长间隔高速规格

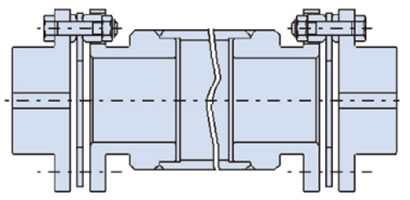

避免危险旋转范围的一种方法是增大联轴器的尺寸，但如果这不可能，我们可以制造一个具有更大间隔质量的产品，如右图所示。

长间隔高速规格

伺服电机驱动时的注意点

在使用伺服电机的滚珠丝杆驱动系统中，由于伺服电机的特性，振荡会根据整个滚珠丝杆驱动系统的固有频率和电气控制状态而被放大，从而导致较大的振动和异常噪声。

在这种情况下，请通过调整驱动系统整体的扭转刚度和惯性力矩，提高机械系统的扭转固有频率，或利用伺服电机电气控制的调谐功能调整伺服增益，来避免这种情况。

动平衡调节

ECHT挠性联轴器设计均衡，通常无需特殊动平衡，但高速运转或使用长间隔件时则必须进行动平衡。在这种情况下，请告知我们转速、JIS动平衡等级、J尺寸或间隔件长度，我们将为您进行动平衡。

本公司在保持动平衡时采用两种方法: (1) 用钻头在垫片的法兰端面上钻孔，(2) 在垫片的管道外周安装平衡块。(安装平衡块后，外观如下所示。平衡块的安装位置、安装数量因条件而异。

此外，请注意不要在旋转时干扰平衡重。)

在上述 (1)、(2) 中指定平衡方法时，请在下订单时告知本公司。

平衡块安装示意图

平衡块安装示意图

轴间距离较长时的注意事项

如果轴距较长，我们提供长垫块型，这种间隔件不需要中间轴承，并且允许间隔件处于浮动状态。

长垫块型

长垫块型

如果为了方便起见，您选择使用中间轴代替长垫片，请务必用轴承等固定装置固定中间轴，以避免绳索跳绳现象。在这种情况下，我们建议使用垫块型膜片联轴器。

垫块型+固定中间轴+垫块型

垫块型+固定中间轴+垫块型

轴间距离较短且中间轴处于浮动状态时，请务必使用单型号。

单款+浮动中间轴+单款

单款+浮动中间轴+单款

使用垫块型可能会导致绳索严重跳动，这非常危险，应该不惜一切代价避免。

垫块型+ 浮动中间轴 +垫块型

垫块型+ 浮动中间轴 +垫块型

用膜片联轴器替换齿轮联轴器、滚子链联轴器等时，请务必格外小心。
