技术资料减速机伺服电机减速机TERVO处理
本部分介绍使用TERVO HMTK、GMTK、SWJMK、SWMK、EWJMK和EWMK系列的一般信息。
详情请参阅产品附带的使用说明书。
安装
1.安装方向
- ·HMTK、GMTK、SWJMK、EWJMK
安装方向没有限制。水平、垂直、倾斜方向均可安装。 - ・SWMK，EWMK
80 和 100 规格的减速机标准安装方向为水平。如果您需要其他安装方向，请在订购时注明。
安装
1.脚安装型
- (1)请使用受运转振动影响小的坚固且平面度好的安装台，清除安装面的灰尘、异物后，用4个螺栓牢固固定。
- （2）使用联轴器连接时，务必确保轴正确对准。轴的偏心会缩短轴承、齿轮和轴的使用寿命，还会引起噪音和振动。
- (3)请正确对链子和传动带进行对中，调整张力，避免输出轴承受规定值以上的负荷。
- （4）连接时，注意不要用力敲击输出轴、联轴器、皮带轮或链轮，因为这可能会损坏输出轴轴承。
2.法兰安装型
- (1)法兰安装型应使用受运转振动影响小的坚固且平面度好的产品，清除安装面的灰尘、异物后，请用4根螺栓牢固固定。
- （2）使用联轴器连接时，务必确保轴正确对准。轴的偏心会缩短轴承、齿轮和轴的使用寿命，还会引起噪音和振动。
- (3)请正确对链子和传动带进行对中，调整张力，避免输出轴承受规定值以上的负荷。
- （4）连接时，注意不要用力敲击输出轴、联轴器、皮带轮或链轮，因为这可能会损坏输出轴轴承。
3.面安装型
- (1)安装在机器主体上时，请使用外壳的水龙头。
- （2）使用联轴器连接时，务必确保轴正确对准。轴的偏心会缩短轴承、齿轮和轴的使用寿命，还会引起噪音和振动。
- (3)请正确对链子和传动带进行对中，调整张力，避免输出轴承受规定值以上的负荷。
- （4）连接时，注意不要用力敲击输出轴、联轴器、皮带轮或链轮，因为这可能会损坏输出轴轴承。
4.空心轴形
4-1.从动轴上的安装
- (1)中空轴内径公差由JISH8制造。从动轴的光洁度，通常情况下为h7,冲击或径向负荷较大时，请将配合稍微加强到js6或k6左右。
- (2)安装在从动轴上时，请在从动轴表面及中空输出轴内径涂布二硫化钼润滑脂后插入。

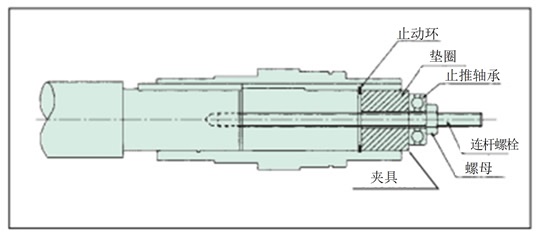

- (3)如右记所示制作夹具后使用，即可顺利插入。
4-2.固定在从动轴上

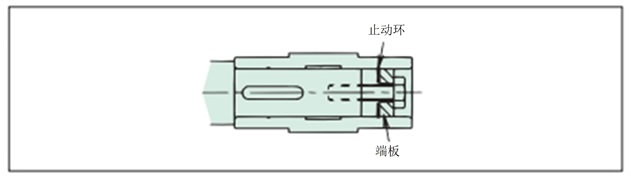

A.从动轴有台阶时
如下图所示制作端板，固定中空输出轴和从动轴。

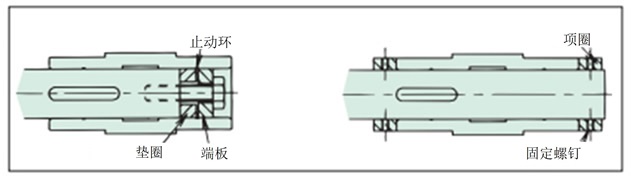

B.从动轴没有台阶时的例子
有两种固定方法:。

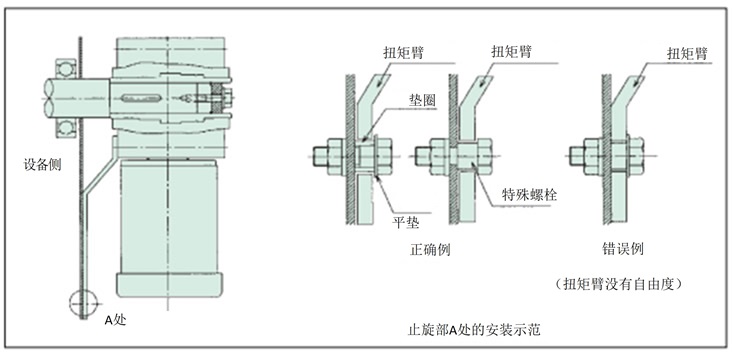

4-3.扭力臂止转
- （1）使用内六角螺栓将扭矩臂安装在减速机的被驱动机侧。
- （2）扭矩臂的防旋转部分在减速机和从动轴之间必须有一定的活动空间，扭矩臂绝不能用防旋转螺栓固定。如果没有活动空间，可能会损坏减速机内部的轴承。
- (3)起动频率较高及正反反复运行等情况下，在扭矩臂与防转螺栓 (或垫片) 之间安装橡胶衬套可缓和冲击。

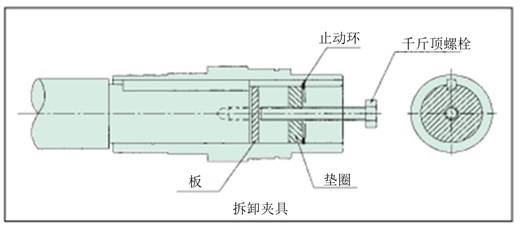

4-4.从动轴移除
- (1)从空心输出轴中拔出从动轴，以避免在外壳和空心输出轴之间施加额外的力。
- (2)制作右记的夹具使用的话，可以顺利地取下来。
