空心轴型无键规格

HMTK型准双曲面齿轮减速头

专用的空心轴带有动力锁，可实现无键紧固，进一步增强了空心轴的功能。

可简化安装、拆卸作业，减少机械装置的零件数量，节省空间。

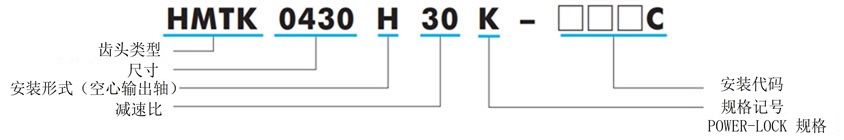

形番表示例

特性

  • ·不需要对从动轴进行键槽加工，可减少零件数量和安装工时。
  • ·由于没有键，因此不需要相位匹配，减速机的安装和拆卸操作变得容易。
  • ·因为是坚固的摩擦连接，所以不需要防脱、防松对策，与从动轴没有背隙。
  • -另有特殊轴端盖可供选择（适用于 0.2 至 0.4kW、0.75kW-1/5 至 1/50 的准准双曲面齿轮减速电机）。

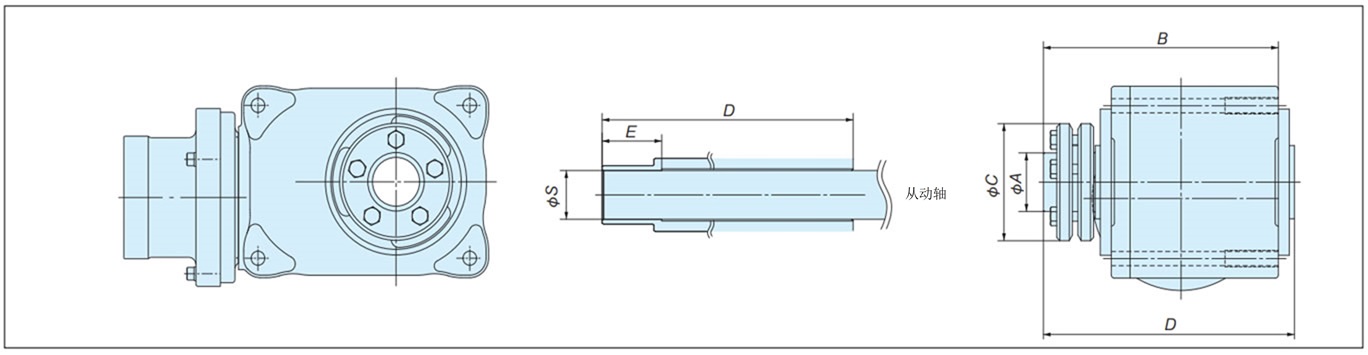

准双曲面齿轮减速头规格

准双曲面齿轮减速头规格
单位:mm
尺寸 减速比 ΦS ΦA ΦC E D B 动力锁型号 螺栓尺寸 拧紧扭矩MA
N・m{kgf・m}
HMTK02 1/5 ～ 1/60 20 30 60 31 122.5 118 PL030X060SL M5×18 4.9 {0.15}
1/80 ～ 1/200 30 36 72 38 160 150 PL036X072SL M6×20 11.8 {1.2}
HMTK04 1/5 ～ 1/50
1/60 ～ 1/200 35 44 80 44 188 178 PL044X080SL M6×20 11.8 {1.2}
HMTK075 1/5 ～ 1/50
1/60 ～ 1/200 45 55 100 45 210 200 PL055X100SL M6×25 11.8 {1.2}
HMTK15 1/5 ～ 1/80
  • 注）与准双曲面齿轮减速电机空心轴连接的从动轴的尺寸公差应为ΦS h6，成品长度应为尺寸E或以上，表面粗糙度应为12S或以下，从动轴的成品表面应设置在尺寸E位置。
  • 注)0.2~0.4kW和0.75kW的1/5至1/50还提供专用的轴端盖。
