小型输送链技术资料链条类型、使用方法和结构
小型输送链可大致分为带附件RS型链双倍节距，各有其特点，可加以利用。
RS型链条及附件和双节距双倍节距

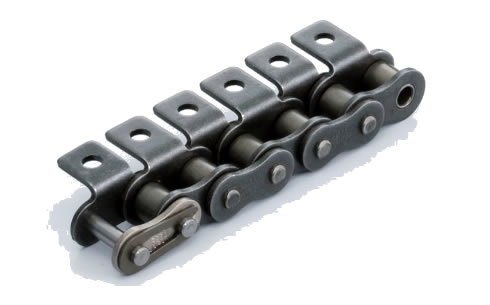

附配件RS 形链
- ·弯曲平滑，可以加快传送速度。
- ·可使用RS型标准链轮，可进行紧凑设计。
- ·精度比较高。
双倍节距
- ·搬运效率高，可安装可承受大负荷的R滚子。
- -附件尺寸较大，您可以选择孔的数量。
- - 由于采用双倍节距设计，每米的链节数减少了一半，每长度的链节数也减少了，因此成本降低了。

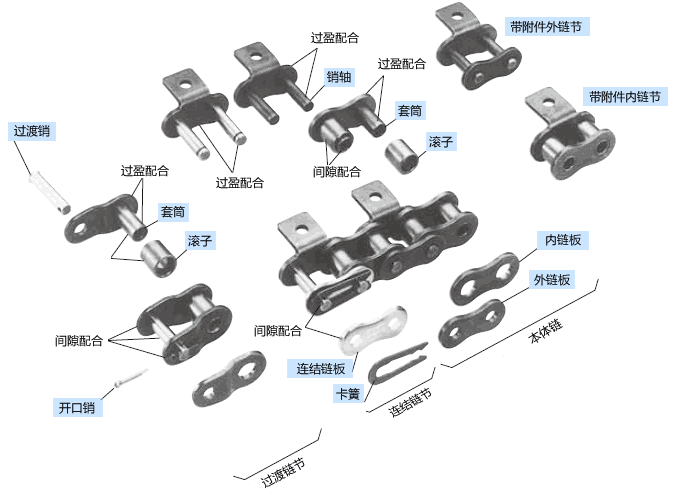

附带附件的RS 形链的结构
链条主体由销、衬套、滚子、内、外板5部分构成。
其基本结构与传动链相同。
| RS型结构及其附件的特点 | |
|---|---|
| 滚子 | ·只有S滚子。 |
| 内外板块 | ·RS型的8字形。 |
| 链轮 | ·在大多数情况下，RS标准链轮可用。 |

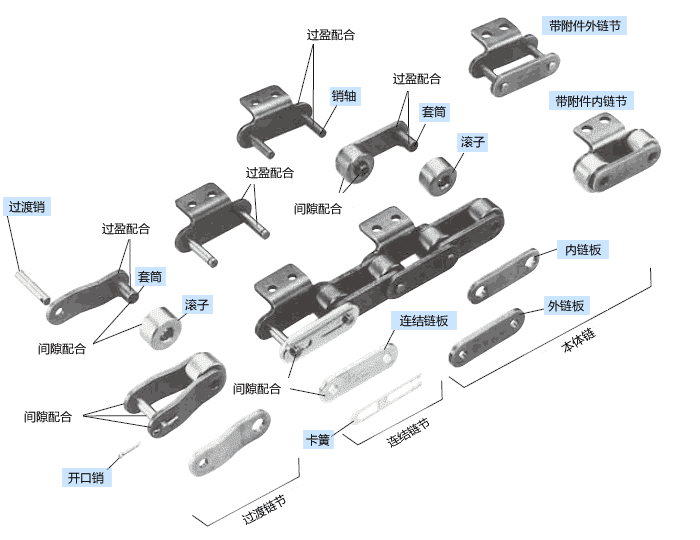

双倍节距结构
链条主体由销、衬套、滚子、内、外板5部分构成。
其基本结构与传动链相同。
| 双倍节距结构特征 | |
|---|---|
| 滚子 | ·有S滚子和R滚子。 |
| 内外板块 | ·是RS型的两倍间距的扁平形状。 |
| 链轮 | ·R滚子需要专用链轮。 ・S滚子30颗以上可使用RS标准链轮。 |

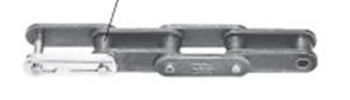

S滚子

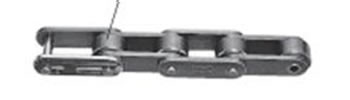

R滚子
R滚子和S滚子的区别使用
对于双倍节距，可以选择两种类型的辊子：R 辊和 S 辊。
| 链条 重量 |
滚子 容许负荷 |
滚子磨损 | 滚子旋转时的 摩擦系数 |
所用动力 | 输送机长度 | 链速 | |
|---|---|---|---|---|---|---|---|
R滚子
|
大 (1.5) |
大 (5) |
小 | 小 (1) |
小 | 10m以上 | 20m/min以上 |
S滚子
|
小 (1) |
小 (1) |
大 | 大 (1.8) |
大 | 10m以下 | 20m/min以下 |
R滚子具有容许负荷大、摩擦阻力低的特点。
而且滚子外径大于板宽。
S滚子在链轮啮合时具有缓和冲击和磨损的效果。
另外，与R滚子相比，虽然行走阻力变大，但可以实现轻量化。
滚子外径小于平板宽度。
