技术资料 销齿传动组件


选择程序

销齿传动组件节距圆直径的初步选择

旋转运动时:请根据旋转装置的尺寸初步选择销轮的节距圆直径。请根据减速比初步选择销齿轮的节距圆直径。
直线运动时:请根据设备布局初步选择销齿轮节距圆直径。

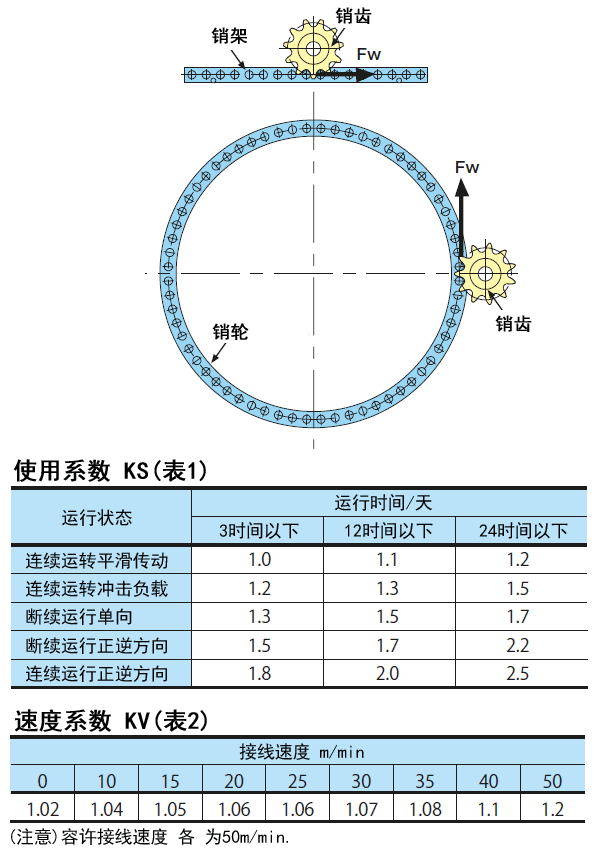

计算载荷切线载荷Fw

根据载荷条件计算作用在销齿轮或销条上的载荷切线载荷Fw。

计算修正的切线载荷Ft

根据运行条件获得使用系数KS（表 1），根据切向速度获得速度系数 KV（表 2），并将它们乘以施加的切向载荷 FW，以获得修正后的切向载荷 FT。

Ft=Ks×Kv×Fw

销齿传动组件机架号选择

根据销条或销齿轮的每个机架号的允许切向载荷 FP 和修正切向载荷 FT，选择满足以下条件的销齿传动组件号。

允许的切线载荷Fp>修正的切线载荷Ft

型号的选定

销齿轮:选择与选定的机架编号和暂选的销齿轮的节节距圆直径最接近的销齿轮的滚子数，该销齿轮的节圆直径应与选定的机架编号和暂选的销齿轮的节距圆直径最接近。
销架:根据选定的机架编号和运行距离（或移动距离）计算齿条滚轮的数量。
销齿轮:根据选定的机架号和暂选销齿轮的节距圆直径，选择节距圆直径最接近的销齿轮的齿数，并确定型号。
※齿轮齿数在可以使用的范围内有限制。齿数不足的情况下，请增加齿数再选定。

单击放大
返回此页面的顶部

润滑

运行前，请务必在所有滚子外周面涂布极压润滑脂。销齿轮或销条的滚子内面预先涂有润滑用润滑脂。
在水中使用等不能使用润滑脂的环境下或130°C以上的高温环境下使用时，请另行咨询。

返回此页面的顶部

特殊背隙规格 (不同于标准的容许切线载荷)

●大背隙规格

通过加大背隙，可以容易地安装。


●小背隙规格

可以缩小背隙。(2/3标准背隙:PDU020-PDU120)


返回此页面的顶部

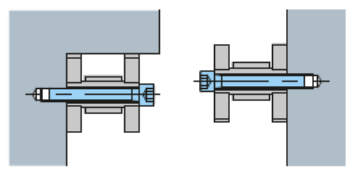

安装方法

平轮

由于使用了中空销，利用该孔可以用螺栓将侧面固定在对方装置上。安装时，可在一个方向的面上设置限位块或导轨进行定位。

角度

角形直线架可使用螺栓紧固孔将脚面固定到对方装置上。

返回此页面的顶部

安装螺栓位置

螺栓请在段的两端及其之间等配置，安装数量在最小安装数量 (参照下述) 以上。


■1段的最小安装螺栓根数 (水平安装时)

规格边框编号安装螺栓
尺寸		最小
安装数
钢
款式		PDU020M48
PDU022M413
PDU030M610
PDU035M88
PDU040M107
PDU050M126
PDU055M129
PDU070M166
PDU080M167
PDU090M206
PDU120M304
PDU150M366
PDU180M426
PDU240M485
不锈钢
款式		PDU020M48
PDU022M413
PDU030M610
PDU035M88
PDU040M107
PDU050M126
PDU055M129
PDU070M166
PDU080M167
PDU090M206

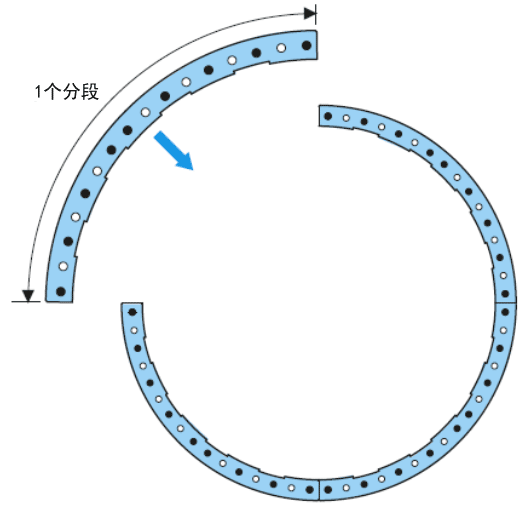

(例) 螺栓安装: 对于PDU050-GPF064P4分区
安装位置: 参照下图 (黑色圆圈的位置是安装位置)

PDU050最小安装螺栓根数“6根” (M12)
1段尽量均匀安装6根以上的螺栓。
※关于安装若有不明之处，敬请咨询。

单击放大
返回此页面的顶部

销齿轮销架分割

销齿轮、销条的分割请参照下述内容，安排时请务必确认交货图等。


示例1. 销齿轮示例: 示例2. 销架示例:
对于PDU30-GW-190P,这是8个分区。 对于PDU30-FR-200P,额定辊数:26P最小辊数:10P
2个23/190P  ） ) 不起作用。 7个26P  ） ) 不起作用。
6个24/190P 1个18P
返回此页面的顶部

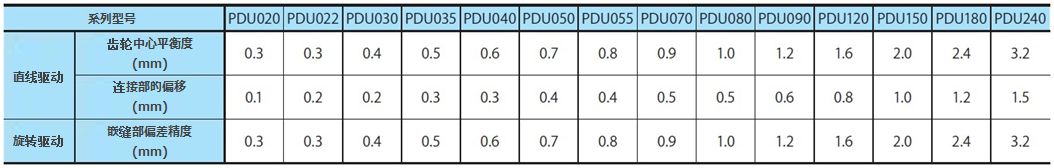

安装精度

销齿轮:销齿轮的框架凸部表面与滚子安装孔为同芯加工，可作为定芯基准面嵌入装置的内嵌部进行安装。
装置凹入部的精度请在下表的“凹入部跳动精度”以内完成。
销架:销齿条的装置侧安装基准面与销齿中心的平行度应在下表“齿轮中心平行度”的值以下，请事先计算出装置间的平行度。
销条之间接缝的相互错位时，A、B请在下表的值以下进行安装。

单击放大

单击放大
返回此页面的顶部

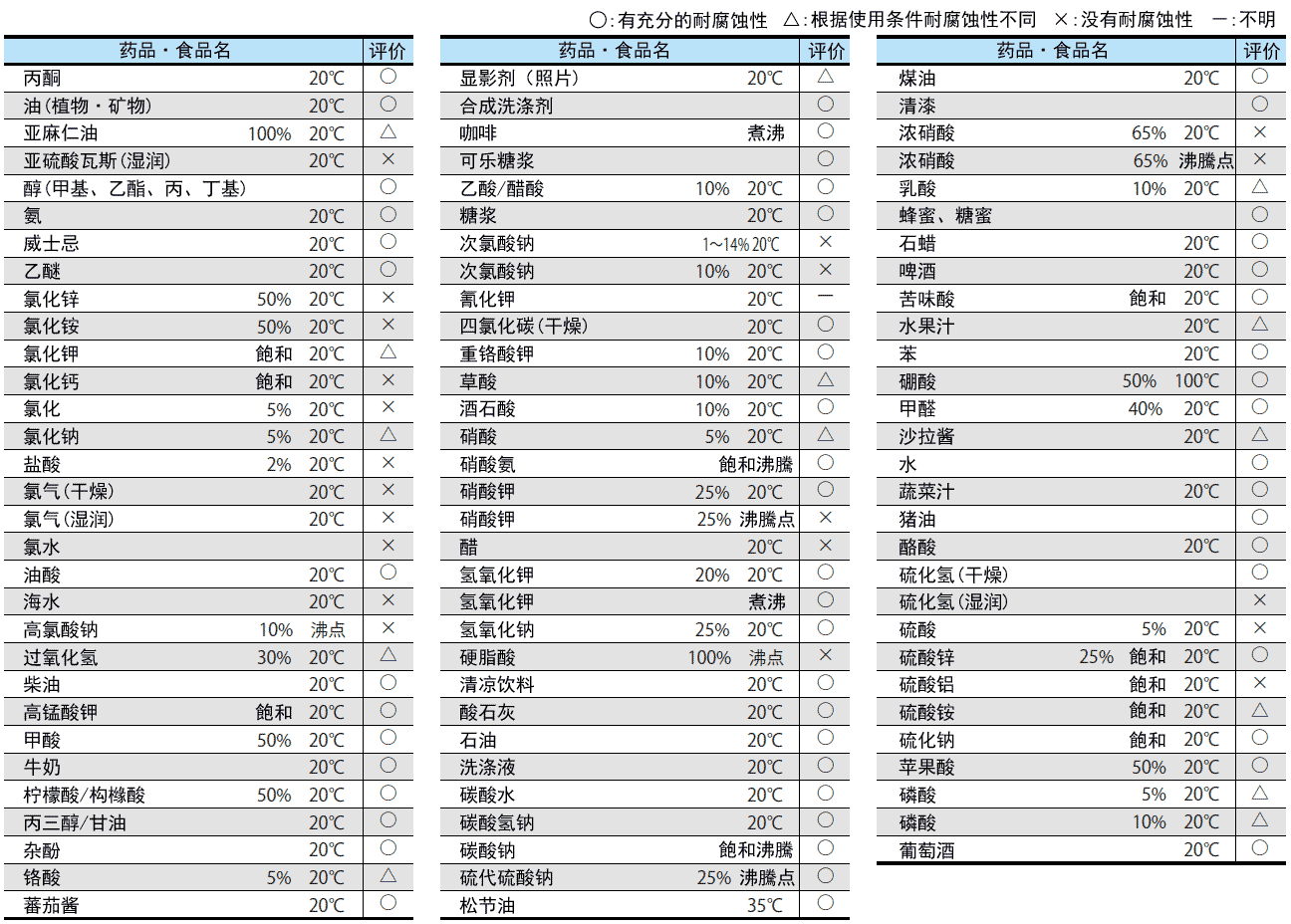

不锈钢型耐腐蚀性参考资料

耐腐蚀性根据使用条件有相当大的变化，所以下表不表示保证的程度。请参考下表，根据实际使用条件，事先确认测试样品等的耐腐蚀性。


单击放大
