自由流程链快速选择工具
我们将根据您的使用情况进行选型计算合适的自由流动链。
目标品种
倍速链:
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-HCP,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-SS,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-LMC
中心滚子链:
RF20□□CR
带侧置滚子双倍节距链:
RF2□□□S-SR/SRP/SRPB、 RF2□□□R-SRL/SRPL/SRPBL、 RF2□□□PR-SRPL、
RF2□□□S-SS-SR/SRP/SRPB、RF2□□□R-SS-SRL/SRPL/SRPBL、RF2□□□RP-SS-SRPL
RF2□□□S-LMC-SR/SRP/SRPB、RF2□□□R-LMC-SRL/SRPL/SRPBL、RF2□□□PR-LMC-SRPL
RS 链带侧置滚子:
RS□□□-SRP/SRPB/SR、RS□□□-SS-SRP/SRPB/SR、RS□□□-LMC-SRP/SRPB/SR
侧置滚子的塑料组合链条组合:
RS□□-PC-SRP/SRPB
双倍节距带上滚轮:
RF2□□□S-TRP/TR、RF2□□□R-TRP/TR、RF2□□□RP-TRP/TR
RF2□□□S-SS-TRP/TR,RF2□□□R--SS-TRP/TR,RF2□□□RP-SS-TRP/TR
RF2□□□S-LMC-TRP/TR、RF2□□□R-LMC-TRP/TR、RF2□□□RP-LMC-TRP/TR
RS 链条,带顶部滚子:
RS□□□-TRP/TR、RS□□□-SS-TRP/TR、RS□□□-LMC-TRP/TR
*1 对于上述未列出的产品,请填写小型输送链询价单,说明您的使用条件并提交产品询价。
目标品种
倍速链:
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-HCP,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-SS,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-LMC
中心滚子链:
RF20□□CR
带侧置滚子双倍节距链:
RF2□□□S-SR/SRP/SRPB、 RF2□□□R-SRL/SRPL/SRPBL、 RF2□□□PR-SRPL、
RF2□□□S-SS-SR/SRP/SRPB、RF2□□□R-SS-SRL/SRPL/SRPBL、RF2□□□RP-SS-SRPL
RF2□□□S-LMC-SR/SRP/SRPB、RF2□□□R-LMC-SRL/SRPL/SRPBL、RF2□□□PR-LMC-SRPL
RS 链带侧置滚子:
RS□□□-SRP/SRPB/SR、RS□□□-SS-SRP/SRPB/SR、RS□□□-LMC-SRP/SRPB/SR
侧置滚子的塑料组合链条组合:
RS□□-PC-SRP/SRPB
双倍节距带上滚轮:
RF2□□□S-TRP/TR、RF2□□□R-TRP/TR、RF2□□□RP-TRP/TR
RF2□□□S-SS-TRP/TR,RF2□□□R--SS-TRP/TR,RF2□□□RP-SS-TRP/TR
RF2□□□S-LMC-TRP/TR、RF2□□□R-LMC-TRP/TR、RF2□□□RP-LMC-TRP/TR
RS 链条,带顶部滚子:
RS□□□-TRP/TR、RS□□□-SS-TRP/TR、RS□□□-LMC-TRP/TR
*1 对于上述未列出的产品,请填写小型输送链询价单,说明您的使用条件并提交产品询价。
关于使用内容
- 使用椿本产业机械产品 信息网站自由流动链条简易选择工具(以下简称“本工具”)时,请务必阅读以下使用说明和免责声明,并且只有在您同意所有内容的情况下才能使用本工具。
- 如果您不同意,请不要使用此工具。
使用注意事项・免责声明
选型计算自由流链
根据您指定的条件,选择符合条件的自由流通链。
连锁品种的初步选定
请选择链规格。
链型
链条规格
连接板类型
本体滚子
有无本体滚子润滑
传送辊
有无传送辊润滑
请输入或选择下述使用条件,按下临时选定按钮。
| 速度系数Kv | |
| 重力加速度 | 9.80665 |
| 摩擦系数f1 | |
| 摩擦系数f2 | |
| 摩擦系数f3 |
| 最大静态张力kN |
|---|
| 链尺寸 | |
|---|---|
| 最大容许张力kN | |
| 近似质量kg/m | |
| 螺距mm |
进行了临时选定。

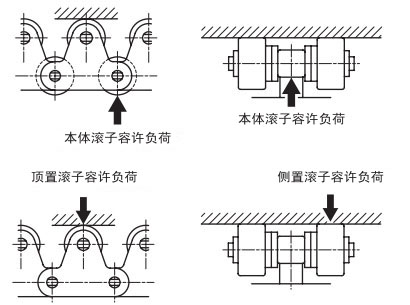

请确认滚子的容许负荷。
检查允许负载
滚子容许负荷
| 链尺寸 |
|---|
使用条件是针对单排规定的。
请将上表中的数值除以 1/2 进行判断。
| 搬运物行进方向长度 | m |
| 每件搬运物的数量 | kg |
| kN | |
| kN | |
请确认施加到滚子上的负荷在上表的值以下。
超过此值时,请变更为可容许负荷的链条尺寸后,进行正式选择。
计算作用在链上的最大张力 (F)
请输入或选择下述使用条件,点击选定实行按钮。
| 链型 | |
|---|---|
| 链条规格 | |
| 连接板类型 | |
| 本体滚子 | |
| 有无本体滚子润滑 | |
| 传送辊 | |
| 有无传送辊润滑 |
| 链速V | |
|---|---|
| 搬运物总质量 Wt | |
| 速度系数Kv | |
| 重力加速度 | 9.80665 |
| 摩擦系数f1 | |
| 摩擦系数f2 | |
| 摩擦系数f3 |

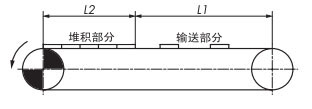

| 传送部件的长度L1 | m | ||
| 堆积段长度 L2 | m | ||
| 搬运物到堆积W2 的物料量 | kg/m | ||
| 搬运物数量 | 个 | ||
| 输送段W1搬运物的重量 | kg/m或 | 搬运物数量 | 个 |
| 搬运物总质量 | kg |
初步筛选时,搬运物总质量存在差异。
PLEASE WAIT...
正式选定完成了。请确认以下选定结果。
临时选定的型号张力不足。
请将临时选定的链子尺寸变更为更大的链子尺寸,然后进行正式选定。
选定结果
| 平行/单排 | 作用张力kN (每支) |
链尺寸 | 容许张力 kN |
张力余量 | 所需动力 kW |
||
|---|---|---|---|---|---|---|---|
请确认滚子上的负荷在容许值以下。
此计算结果为近似值。根据使用温度、环境氛围及其他条件,有可能无法使用,敬请谅解。
