同步带PX同步带RC规格
2024年6月
1.对象产品
| 同步带PX同步带 | :P5M、P8M、P14M无端皮带 |
| 同上 | P2M、P3M、P5M、P8M超长同步带 |
*柔韧530和防水规格未包含在内。
2.更改内容
(1)型号:追加规格标记“RC”。
| P5M·P8M·P14M无端皮带 | 示例: | BG500P5M10-RC |
| P2M、P3M、P5M、P8M超长同步带 | 示例: | BG-P2M4-RC-H+□□□.□ M米 (小数) |
| BG-P3M6-RC-T□□□ M定尺 | ||
| BG-P5M10-RC-□□□□ Y齿数指定 |
(2)性能
| 性能 | 对于当前产品，是:已更改;-:未更改 | ||||
|---|---|---|---|---|---|
| P2M/P3M 超长同步带 |
P5M/P8M 无尽皮带 超长同步带 |
P14M 无边皮带 |
|||
| 1 | 可判断寿命 | 采用米色牙布 | ○ | ○ | ○ |
| 2 | 减少胶粉飞散 | 与现行产品相比为-50% | ○ | ○ | ○ |
| 3 | 降低安装张力* | 与现有产品相比最多-10% | - | ○ | - |
| 4 | 提高柔韧性 (弯曲刚度) | 与现行产品相比为-20% | - | ○ | - |
| 5 | 安装张力稳定性 | 与现行产品相比为-20% | - | ○ | ○ |
| 6 | 屈曲疲劳性增强 | 是现行产品的1.3倍 | - | ○ | - |
*安装张力值如下：
| 皮带宽 [mm] |
现行产品 [N] | RC规格[N] | ||
|---|---|---|---|---|
| 推荐值 | 最大值 | 推荐值 | 最大值 | |
| 10 | 108 | 147 | 97 | 132 |
| 15 | 167 | 225 | 154 | 209 |
| 25 | 304 | 412 | 276 | 376 |
| 皮带宽 [mm] |
现行产品 [N] | RC规格[N] | ||
|---|---|---|---|---|
| 推荐值 | 最大值 | 推荐值 | 最大值 | |
| 15 | 225 | 294 | 203 | 265 |
| 25 | 382 | 510 | 363 | 473 |
| 40 | 657 | 860 | 617 | 807 |
| 60 | 1040 | 1370 | 982 | 1283 |
(3)背面标记:宽度标记消失。

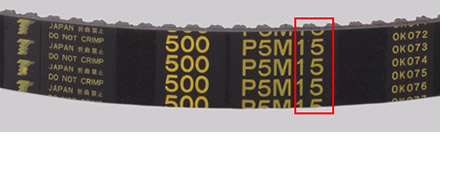

现行产品

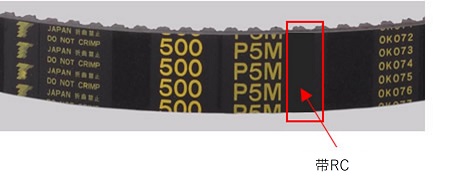

RC规格（图片）

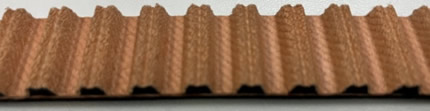

(4)齿布颜色
现行产品
RC规格

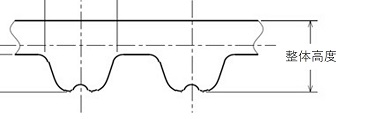

(5)单位质量和尺寸 (总高度)
| 单位质量 [g/ (mm宽×m长) ] |
全高 [mm] |
|||
|---|---|---|---|---|
| 现行产品 | RC规格 | 现行产品 | RC规格 | |
| P2M | 1.4 | 1.4 | 1.3 | 1.3 |
| P3M | 2.0 | 2.0 | 2.1 | 2.1 |
| P5M | 4.1 | 3.8 | 3.6 | 3.6 |
| P8M | 5.6 | 5.1 | 5.5 | 5.0 |
| P14M | 9.8 | 8.6 | 9.1 | 8.4 |
